套装已经成为市场上极具杀伤力的一种方法，当然套装也分为很多种，而比如主板和鼠标键盘套装的话估计就没有什么吸引人的地方了。在排除了价格波动比较大的3大件：CPU、内存、硬盘之后，比较有价值的就是主板与显卡套装了。而在主板与显卡套装中，集成了显示核心的主板也应算作是这一类的产品。但是集成类主板的缺点也很明显，但我们打算更换显卡的时候就被迫浪费了一块显卡，而分开的主板与显卡却不必担心此点。

现在我们手上新泰的套装就属于真正意义上的套装，它包含了一片使用矽统科技SiS746FX北桥与963L南桥组合方式的主板，以及一片同为矽统科技出品的Xabre200显卡，因此一套SiS套装“诞生”了。

考虑到有很多读者可能对这块主板的生父还不是很熟悉，因此我们觉得有必要在这里向大家介绍一下精邦科技公司。精邦科技公司(Ecombine)是由总部设在美国加州的新泰(SyntaxGroups)国际集团投资设立的，新泰国际是一家在NASDAQ上市的高科技企业集团，公司主营业务涉及高端服务器(Server)、磁盘存储系统(Storage System)、电脑软件(Software)、高端工作站(Workstation)、个人电脑(Notebook/Desktop)的开发及销售，同时还提供相关Service服务。

[硬件介绍]

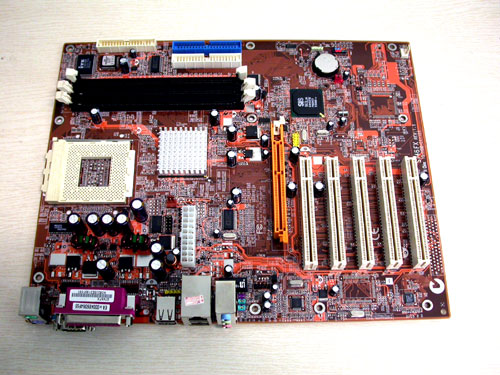

首先让我们来看看这块K7S746FX主板。

从整体上看来，这块主板具体配置如下：

这个套装中包含了软驱和IDE数据线、显卡和主板驱动光盘、显卡和主板使用说明书以及产品质量保证卡和后背挡板。

后面板输入输出接口提供了1个PS/2鼠标接口、1个PS/2键盘接口、1个串口、1个RJ45接口、4个USB接口、1个Line-in、1个Line-out以及一个麦克风接口；这里的74F244是一颗输入缓冲IC。

K7S746FX主板使用了两相电源回路供电的方法，并且在每一项都使用了一个RT9600 MOSFET驱动IC。RT9600支持2/3/4相同步整流的电源转换架构，并且如果在4相架构下操作，可以产生最大100安培的输出电流。

在主板的供电电路中，我们还看到了一颗RichTek(台湾立锜科技)公司推出的直流转换控制芯片RT9237。RichTek的RT9237是一颗高效而且稳定的电源管理芯片，支持2/3/4相同步整流的电源转换架构，在4相架构下操作，可以精确的平衡各相电流，以维持功率组件的热均衡，因此可以确保系统可靠性，使CPU的效能完全发挥出来。这颗芯片可以供应INTEL P4和AMD AthlonXP CPU所需的工作电压，符合INTEL VRM9.X规范；GD75232是一颗串口控制芯片。

名列世界前三大音效芯片供货商之一的骅讯电子企业股份有限公司(C-Media Electronics Inc.)所推出一项新型超值音效经济方案--CMI9738/4CH AC’97 CODEC。 CMI9738为四声道全双工的AC’97 CODEC, 可应用于目前主流的主板芯片组, 如Intel®, VIA®, ALI®, 及 SIS®. CMI9738拥有许多先进的功能, 如: 内建耳机扩大器, 提供四声道输出, 以及Sensaura™ 3D音效加强效果(此为选项). 更有24 PIN TSSOP与48 PIN LQFP两种不同的封装方式让厂商拥有最佳的音效方案选择。CMI9738的主要功能如下

- 与Intel® AC-97(2.2版)相容。
- 高质量S/N比, 符合微软PC99规格需求。
- 4声道 DAC, 可应用于目前主流之主机版芯片组, 如Intel®, VIA®, ALI®, 及 SIS®。
- 全双工CODEC。
- 内建耳机扩大器。
- 外部音源输入(Line-in)可与后声道输出(Rear-out)共享同一个接头。
- 可使用低价的0.1uf直流退交连电容。
- 48 LQFP 包装(pin to pin compatible with 2-channel CODEC) 及24-lead TSSOP包装。
- 驱动程序支持Windows® WDM版本, 并提供多声道EAX, 3D音效功能. 并提供多声道媒体影音软件播放器, 可支持卡拉OK, 麦克风回音特效等功能。
- 获得微软WHQL认证。
- Sensaura® 3D音效增强效果(此为选项)。

由于CMI9738的价格与两声道AC’97的总成本非常接近, 但功能却远比两声道的AC’97 CODEC更为完备。

主板上还集成了Realtek RTL8201BL 10/100M自适应网络控制芯片，RTL8201BL配合主板南桥芯片能够提供物理层的PHY，保证网络传输数据的稳定。

SiS在Athlon平台上的芯片组中有SiS748、SiS746FX和SiS746这三款是没有整合显示核心的产品。其中SiS746是第一款在AMD平台中支持AGP8X的芯片组，最高正是支持266MHz的FSB，可以同步或者异步的工作在100/200, 133/200, 100/266, 133/266, 100/333, 133/333这些方式上；从SiS746FX开始就可以支持到AMD处理器333MHz FSB和DDR400规格的内存。可以支持的内存容量也从SiS746的1G提高到了3G；最后SiS748才是真正支持400MHz FSB以及DDR400规格的北桥芯片。

从这里我们已可以看出来，由于SiS746FX并没有真正的支持到400MHz的FSB，因此这个款主板不适合拿来超频使用，由于现在的大部分Athlon CPU的FSB还仍然为333MHz，因此我们有理由相信这块主板对于普通用户来说是足够了。

在SiS的绘图芯片-Xabre系列中包含有Xabre600、Xabre400、Xabre200以及Xabre80。从Xabre80开始就可以支持AGP1.0和AGP2.0规范，支持AGP4X。3D方面可以支持Direct3D 8.1 、Pixel Shader ver. 1.3。显存方面可以使用64-bit DDR SDRAM或者128-bit SDR SDRAM，可以支持4 MB, 8 MB, 12MB, 16 MB, 24MB, 32 MB, 48MB, 64MB的显存容量。支持4Mx16, 8Mx16, 2Mx32 and 4Mx32 DDR SDRAM 类型的显存IC芯片。并且显存工作频率为166MHz这样就可以提供2.6GB/sec的显存带宽。

Xabre200与Xabre80相比则增加了AGP3.0规范，因此可以正式支持AGP 8X，3D方面则与上面介绍的Xabre200一致。但是显存方面得到了增强，能够使用128-bit DDR SDRAM的显存，并且最大能够支持到128MB的显存大小。得益于128-bit DDR SDRAM的使用，当显存工作在在166MHz的时候显存带宽就可以达到Xabre200的两倍，也就是5.3GB/sec。

Xabre600与Xabre200的差异则就更加简单了，因为它们的差别仅在于核心频率上。

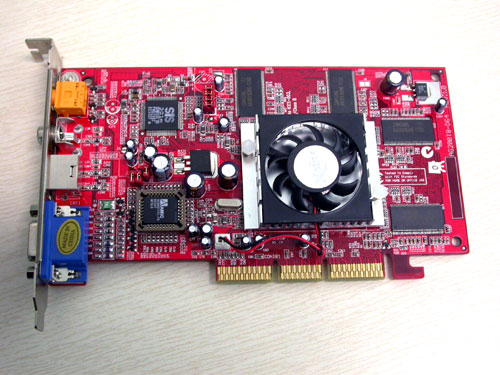

[使用了16bits 5ns的三星显存颗粒以及SiS301编码芯片提供双屏幕显示功能]

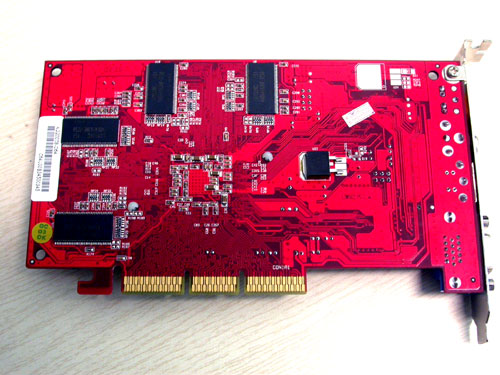

我们手上的这块Xabre200在正反面各使用了4颗16bits 5ns的三星显存颗粒，因此可以提供128bits的显存带宽,而200MHz的工作频率也要比SiS官方规定的要高一些。

通过SiS 301 芯片可以完整的支持NTSC/PAL video encoder、支持 NTSC/PAL 交错显示，640x480x60Hz,800x600x60Hz（NTSC）,640x480x50Hz,800x600x50Hz （PAL）、支持 NTSC/PAL 交错显示，640x480, 800x600 和 1024x768 （NTSC 和 PAL） 8, 16, 32bpp 色彩模式以及支持符合视频和 S-Video TV-Out。

[实际测试]

整体性能测试PC MARK04：

CPU性能测试－Super π 104万位：

内存带宽测试－SiSoft Sandra 2004：

D3D游戏性能测试－3DMARK2001 SE Pro－Build 330：

OpenGL游戏性能测试－反恐精英1.5（vga.dem）：

专业办公性能测试－Business winstone 2002 & CC winstone 2003：

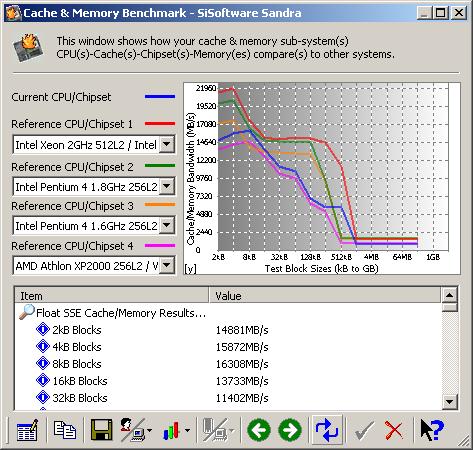

Cache ＆ Memory Benchmark－SiSoft Sandra 2004：

综合测试项目Specviewperf 7.1.1，其中3ds max-02以及light-06主要是光线加速以及贴图效果，而drv-09、dx-08、proe-02以及ugs-03着重在三角形生成方面。

小熊在线_廖子 　北京 2004年01月05日19:46

版权作品 未经许可 请勿转载
