AthlonXP超频散热器之各型风扇全攻略

前言：

进入9月之后的北方，气温已经明显降低，众多超频玩家也开始庆祝自己的CPU已经捱过了这一年的夏天，凉爽的天气使室内温度降到了25摄氏度左右，而通风良好的机箱内部的环境温度也比盛夏时候有1至3摄氏度的降低。这样的情况是否意味着我们超频到2.2GHz以上的AthlonXP处理器就可以高枕无忧、万事大吉了呢？事实上这种瞬间发热能力超强的CPU仍然让我们超频一族无法轻松，是想在接下来的日子里继续加强自己的散热器的实力以达到更高的频率还是想换下已经让你感觉无法忍受的高速风扇来使自己清静一些呢？下文就是通过两款散热器更换不同风扇的测试来给大家多带来几种选择。

散热片和风扇：

我们普遍使用的CPU风冷散热器结构分为两个部分：散热片和风扇。其中散热片包括铝铸造、铝挤压、铝切割、铝片底部贴铜、铝片底部塞铜、铜片插铝、铜切割和铜焊接众多工艺形式的产品，除了铝铸造技术的散热片几乎绝迹之外，其他类型的散热片都还活跃在市场上，而用于对散热器要求非常高的高频AthlonXP处理器上面的品种，由以铝片塞铜和纯铜散热片表现比较出色，前者就是以半年前推出大家熟识的AVC 112C86最有代表性；而使用纯铜材质的散热片早期产品大多为切割工艺，但存在重量实在较难控制的缺点，因此近期流行的纯铜散热器产品大多使用了大量超薄鳍片焊接在底片上的设计，这种并不被大多数资深超频玩家所信赖的方式似乎实际表现还相当不错。

至于另一部分的风扇，基本上还是轴流风扇一统天下，虽然有些厂商也推出了使用离心式风扇的产品，但离心风扇的高噪音、高功耗、低风压特性使其实际效能平平，观赏性大于实用性；顶部吹风的方式是实际上的标准，没有其他辅助风道设计的机箱内，也确实是顶吹方式的兼容性最为良好。

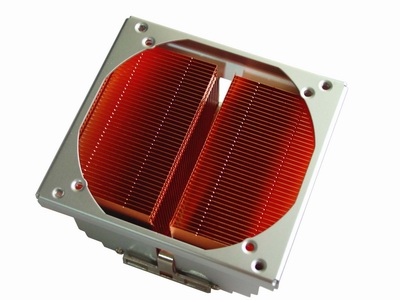

这次测试的选用的散热器之一是Thermaltake的SilentBoost，这款使用回流焊工艺纯铜散热片的静音型散热器在以前的测试中表现神勇，而特殊设计的风扇安装孔位使更换80cm和70cm两种尺寸的风扇变得非常容易，更多关于这个散热器以及其标配风扇和散热片的信息请浏览文章《散热器以静为美--TT两款新品的实力！》。

以下是和SilentBoost搭配的几种风扇，除了标配的松下之外，测试使用了各种12V规格的8种风扇，他们是：

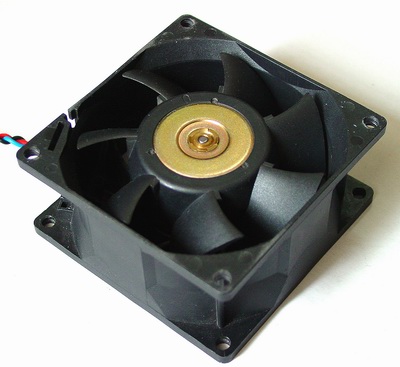

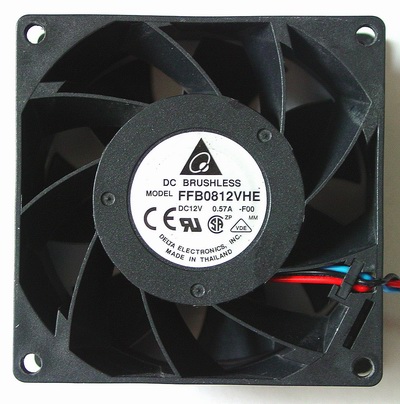

台达（DELTA）FFB0812VHE。这是一个80x80x38mm规格的风扇，属于高性能、强力的FFB系列，加厚的风扇框架底部做出了导流片以加强风压，标称额定工作电流为0.57A，这个数字比台达官方PDF上的0.38A要高出不少，我们发现市场上所有80mm规格的风扇都有这个现象，然而转速方面跟PDF文档上的数字没有变化，下面的几个台达风扇也会给出官方的电流值。

FFB0812VHE是本文中最为雄伟的一个风扇，实际转动部分扇叶的厚度跟8025规格风扇基本一致，略带弧度的梯形扇叶为七片，实测转速4150RPM，运行噪音不小，但并不是最突出的一个。

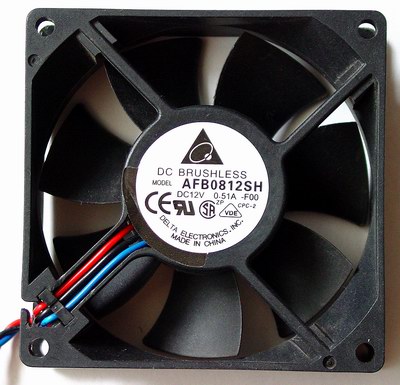

台达AFB0812SH。常见的80x80x25mm规格，属于基本型的AFB系列，七片略带弧度的梯形扇叶，标称额定工作电流0.51A（官方数字为0.34A），实测转速4000RPM，噪音比上面的FFB0812VHE略小一点。

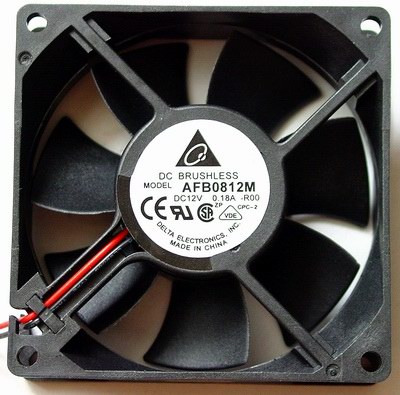

台达AFB0812M。常见的80x80x25mm规格，仍然是AFB系列的七片略带弧度的梯形扇叶风扇，标称额定工作电流0.18A（官方数字0.12A）,由于这只风扇没有做出转速信息输出线（后缀为F00的提供测速，而R00型号的蓝色线是风扇停转报警线），无法得到实测的转速信息，后面的表格会给出台达PDF文档上的数据。AFB0812M运行噪音非常轻微，噪音水准比SilentBoost原配风扇还要来得低。

三只80mm规格的台达风扇均为滚珠轴承。

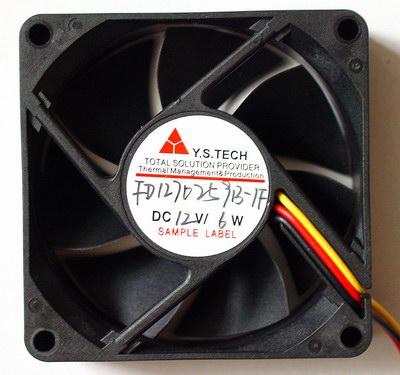

元山电机（Y.S.TECH）FD1270259B-1F。这是一只70x70x25mm规格的七叶扇，为工程样品，单滚珠轴承，按照元山电机的一贯做法使用额定功率来标注，6W的标称值换算成额定电流有0.5A，这只风扇实测转速达到了5900RPM，是本次测试中的噪音冠军，在笔者的包塑机箱之内仍然发出让人无法忍受的啸叫声。

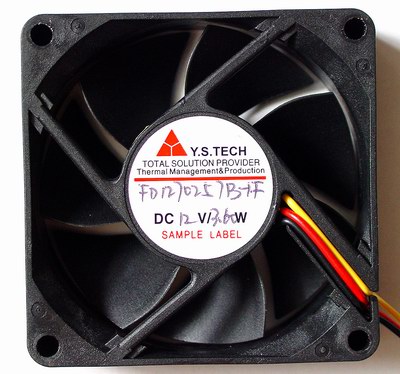

元山电机FD1270257B-1F。跟FD1270259B-1F一样的70x70x25mm规格的七叶扇，也是使用单滚珠轴承工程样品，3.6W的标称额定功率值换算成额定电流为0.3A，实测转速4500RPM，跟元山电机网站上的数值有较大差距，这个风扇运行噪音一般，是可以接受的水准。

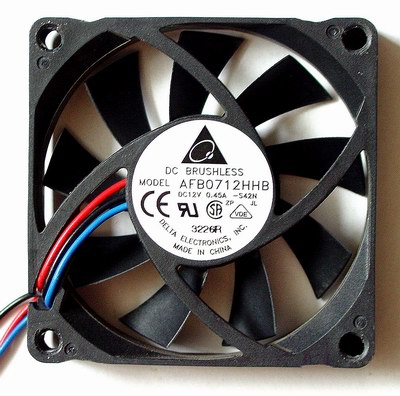

台达AFB0712HHB。70x70x15mm尺寸，9叶梯形扇叶，标称额定工作电流0.45A（官方数字0.28A）,实测转速4500RPM，噪音水准跟元山电机FD1270257B-1F相仿，使用滚珠轴承。

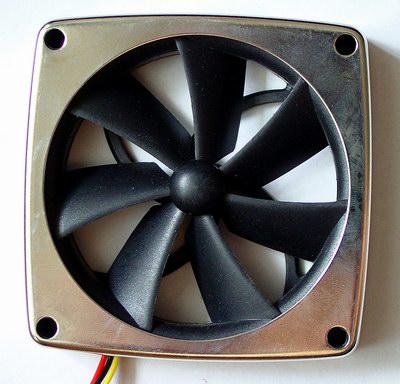

元山电机的TMD系列外词风扇，74x74x15mm尺寸，7叶梯形扇叶，将电机驱动部分放置在框架四角，中央轴承部分得以大大简化，由此极大的减轻了轴流风扇的中央风力盲区效应，不过成本较高，型号目前也很少。

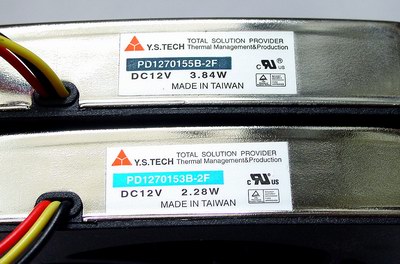

PD1270155B-2F和PD1270153B-2F本次都有测试，两个风扇均为滚珠轴承，标称额定功率分别为.3.84W和2.28W，换算成额定工作电流为0.32A和0.19A，实测转速分别为5600RPM和4200RPM，PD1270155B-2F运行噪音相对明显而PD1270153B-2F则相当安静。

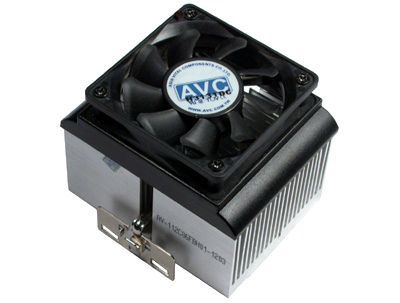

另一个实测的散热器是大名鼎鼎的AVC 112C86FBH01，这款得到AMD官方认证支持AthlonXP 3200+的散热器是市场上综合特性最为完美的Socket370/462散热器之一，外形朴素，噪音控制得当，得益于AVC高超的塞铜技术和折缘风扇的使用，散热能力非常好；使用加了风道设计的AVC 60x60x15mm 12V 0.15A规格风扇，转速4500RPM。更多关于112C86的信息请看《AVC 112C86：Athlon XP 3400+？没问题！》。由于这款散热器仅提供了60mm规格的风扇安装孔位，下面测试的风扇全部都是12V、60mm尺寸的。

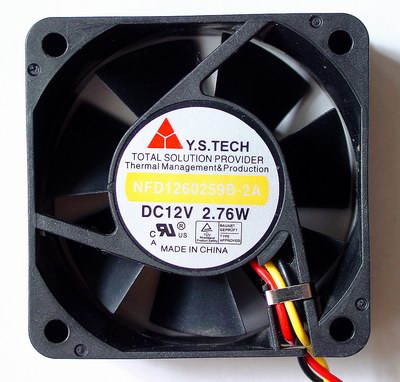

元山电机NFD1260259B-2A。60x60x25mm规格，7叶梯形扇叶，标称额定功率2.76W，换算成额定工作电流是0.23A，实测转速5200RPM，运行噪音较大，双滚珠轴承。不过在元山电机的网站上我们找不到这个风扇的信息，相近的型号是NFD1260259B-2F，但是后缀信息仅仅是标注测速线的种类，而风扇的性能是完全一样的。

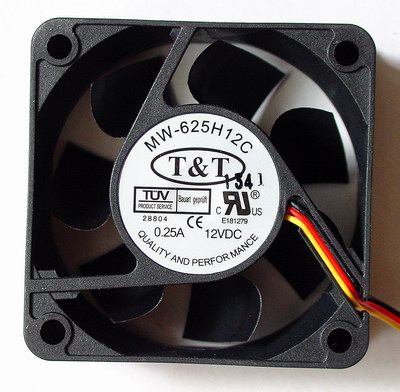

T&T MW625H12C。60x60x25mm规格，7扇叶的弧度较大，额定工作电流0.25A，实测转速5000RPM，噪音水平和上面的元山电机NFD1260259B-2A差不多，而都比AVC 112C86FBH01的原配扇噪音大一些。

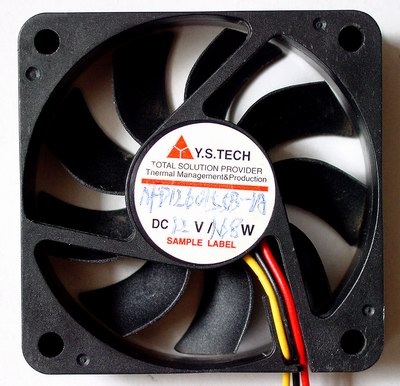

元山电机NFD1260155B-1A。60x60x25mm规格，为工程样品，9叶镰刀形扇叶，标称额定功率1.68W，换算成额定工作电流是0.14A，实测转速3800RPM，单滚珠轴承，运行非常安静。

测试风扇一览表（少部分型号风扇没有找到官方数据）：

型号	轴承	额定电压(V)	工作电压(V)	额定电流(A)	转速(RPM)	最大风量（CFM）	最大静压(mm H2o)	噪音（dBA）	重量(g)
SilentBoost原配扇	Hydro Wave	12	--	0.25	--	--	--	--	--
Delta FFB0812VHE	2B	12	7-13.8	0.38	4200	57.21	10.77	44.5	170
Delta AFB0812SH	2B	12	7-13.8	0.34	4000	46.62	6.78	40.0	80
Delta AFB0812M	2B	12	7-13.8	0.12	2700	31.43	3.28	28	80
Y.S.TECH FD1270259B-1F	BS	12	7-13.2	0.50	6000	49.00	10.60	47.0	82
Y.S.TECH FD1270257B-1F	BS	12	7-13.2	0.30	5000	40.90	7.20	41.0	82
Delta AFB0712HHB	2B	12	7-12	0.28	4300	37.54	5.33	38.5	47
Y.S.TECH PD1270155B-2F	2B	12	7-13.2	0.32	5600	35.50	5.20	38.0	--
Y.S.TECH PD1270253B-2F	2B	12	7-13.2	0.19	4500	29.60	4.30	33.0	--
112C86原配扇	2B	12	--	0.15	4500	22.33	5.25	35.1	36
Y.S.TECH NFD1260259B-2A	2B	12	7-16	0.25	5500	31.30	8.60	39.9	56
T&T MW625H12C	--	12	--	0.25	--	--	--	--	--
Y.S.TECH NFD1260155B-1A	BS	12	7-17	0.14	3900	21.00	3.00	31.0	38

性能测试：

测试平台：

CPU	AMD AthlonXP 1700+ OC 2200MHz CPU核心电压1.65V
主板	FIC AU13 (nForce2芯片组)
内存	Apacer PC3200 256MB x2 运行于双通道DDR400 2.5-5-3-3
显卡	Geforce FX5900 SE
硬盘	IBM 120GXP 60GB
显示器	acer FP563

操作系统	WindowsXP Professional英文版 with SP1
测试软件	Motherboard Monitor 5.3.3.0 HotCPU 3.4.2 LE

所有测试我都使用一台完全封闭的PC机来模拟真实的情况，此PC的立式机箱密闭性良好，前后部各有一个 90 x 90 x25 mm大小，12V 0.22A规格的风扇，前面抽风，后面排风，CPU上方的电源是使用传统的80 x 80 x25 mm大小的风扇排风。运行在2200MHz/1.65V下的AthlonXP 1700+虽然发热比实际频率一样的AthlonXP 3200+稍逊，但也能模拟高频AthlonXP的实际情况。实测室内温度26摄氏度，机箱内第三根PCI槽附近温度维持在32至33摄氏度。下表的温度数据来自Motherboard Monitor 5.3.3.0监控软件从主板BIOS中读出的数据，FIC AU13主板为外部测温，CPU插座中心的温度探头弹性很大，能够紧贴处理器底部，和其它主板相比，其BIOS的温度修正值较为准确。

成绩：

TT SilentBoost散热片	进入OS五分钟（摄氏度）	运行HotCPU一小时（摄氏度）	停止HotCPU后五分钟（摄氏度）
原配扇	48	54	48
Delta FFB0812VHE	47	50	47
Delta AFB0812SH	48	52	49
Delta AFB0812M	48	54	48
Y.S.TECH FD1270259B-1F	47	51	47
Y.S.TECH FD1270257B-1F	48	53	48
Delta AFB0712HHB	48	54	49
Y.S.TECH PD1270153B-2F	50	56	50
Y.S.TECH PD1270255B-2F	48	54	48

在使用SilentBoost这组中，DELTA FFB0812VHE意料之中的拿到第一名，它可以将满载的2200MHz AthlonXP处理器压制在50摄氏度以下，低于原配风扇4摄氏度，相当惊人。这跟其标称性能是成正比的，57.21CFM的风量和10.77mm-H2O的风压都在本次所有风扇中最强，但其实际运行噪音方面也不是让人无法接受，只是这只风扇的重量达到了170g，使本来就不轻的纯铜散热片更加沉重，加重了主板和CPU核心的负担。

7025规格的Y.S.TECH FD1270259B-1F也有非常好的成绩，这只体形小巧的多的风扇依靠超高的转速竟然达到了和8038规格DELTA FFB0812VHE相当的风压水准，风量值也相差不多，SilentBoost使用这只风扇仅仅比最强的台达在满载情况下高一度，令人刮目相看，但FD1270259B-1F的噪音非常大，让人很难忍受。

其它风扇的表现都没有太多亮点，台达风扇AFB0712HHB在7015规格里面性能最佳，但同样的问题还是噪音，这只标称值为38.5dBA的小玩艺实际上不比8038的FFB0812VHE安静多少；相对安静的元山电机TMD系列成绩一般，虽然转速较高，但扇叶面积过小导致风量和风压值都不理想，高速型号能跟SilentBoost打个平手，而低速型号则是这一组中最差的一个。

AVC 112C86散热片	进入OS五分钟（摄氏度）	运行HotCPU一小时（摄氏度）	停止HotCPU后五分钟（摄氏度）
原配扇	51	57	51
Y.S.TECH NFD1260259B-2A	49	55	49
T&T MW625H12C	59	56	50
Y.S.TECH NFD1260155B-1A	53	59	54

另一组的情况也没有什么意外发生，元山电机NFD1260259B-2A有着8.60mm-H2O的最大风压，AVC 112C86的散热片配合这个风扇可以让满载的CPU降低2摄氏度，当然这需要付出忍受高频噪音的代价，T&T的MW625H12C无论性能还是噪音水准都在元山电机NFD1260259B-2A和AVC 112C86FBH01原配扇之间，最为静音的元山电机NFD1260155B-1A则比AVC 112C86相同尺寸的原配扇要高出2摄氏度。

值得提出的是，即使牺牲掉我们的耳朵换用高速风扇，112C86仍然达不到使用静音风扇的SilentBoost的水准，这是散热片方面的差距，材质、散热表面积都有优势的SilentBoost超过低成本的112C86也是理所应当之事。

总结：

鳍片密集的SilentBoost对于使用风扇的风压相当敏感，显然更大风压的风扇使达到散热片底部的流动空气更有效率，而比较大的风量也是必需的。AVC 112C86散热片对空气的阻滞作用不大，理论上更大的风量有更好的效果，但实际上它对风压也极度敏感，参考原配扇和元山电机NFD1260155B-1A的表现就能得出结论，AVC原配扇的风量和NFD1260155B-1A差不多，风压则高60%。由此可以初步认为：AthlonXP散热器比较适合选择风压值较大的风扇效率来的高些。

对超频毫不感冒的读者大概会觉得我这篇文章乏味而没有意义，事实上这种选择风扇事情并不该由我来做而是散热器设计的时候由厂家来完成，但除了少数几种带有调速器的CPU散热器之外，大多数我们买到的产品都只有一种方式在运作，或者强力，或者安静，这对于喜欢调整散热器性能的玩家来讲是不够的，本文通过收集相当多的各种风扇来和主流超频散热器配合做一测试的目的仅仅在于给玩家提供一个典型散热片在不同性能风扇下的表现数据，使他们在改善自己散热器性能的时候有一个参考。
