静音+强散热＝AVC FROST Z090Z30散热器评测

〖原创〗小熊在线－小黑　北京 2003年07月10日16:07

	［文章简介］阅读人次这是我们今天的主角－－Z090Z30散热器，其实工程代号为Z6M330... (4288 字)

::文章分类

配件

CPU 内存硬盘显示卡主板显示器声卡音箱/耳机	光驱刻录机机箱电源散热器 Modem 网卡/网络
键盘/手写板鼠标/轨迹球

外设

移动存储投影机电视/视频	扫描仪摄像头
打印机/耗材手柄摇杆游戏 USB/1394/串并口

其他

AMD专区
nVIDIA专区
整机/服务器笔记本数码相机数码摄像机
MP3/MD随身听
掌上电脑/记事本
 手机家电

CPU发展到了GHz的时代，性能较以前有了很大的进步，但同时带来CPU的温度也直线上升。风冷是我们最常用的CPU主动散热器，虽然还有一些水冷、液冷、制冷片，以及干冰、液氮制冷等极端的散热方法（或称为制冷方法），但始终无法取代成本低、易实现的风冷散热器。CPU的温度节节上升，散热器厂家除了在散热片上下功夫，散热风扇也是越做越恐怖。高转速、大排量的风扇带来了巨大的噪音，除了一些发烧级DIYer，普通人几乎无法忍受。依照现在的趋势，似乎散热性能越强的散热器，其散热片就越大、风扇就越响。但今天我们要测试的这款AVC M330散热器则刚好相反，以其小巧的身躯、安静的风扇和先进的设计，让我们体验到小巧安静的风扇也能挑起大梁。

在介绍这款AVC M330散热器之前，还是让我们先来介绍一下AVC公司。AVC（Asia Vital Components）公司是世界五大散热器制造厂家之一，其成立于1991年，主要以研发、制造CPU散热器、笔记本散热模组、热导管、直流风扇为主。AVC公司2001在深圳建工厂，在苏州、上海的工厂正在建设中。目前AVC拥有超过39,086.63平方米的厂房、2000名员工。2001年CPU散热器出货量占全球总量的四分之一，达到2,400万颗。AVC为INTEL、VIA 盒包CPU的散热器指定生产厂家。在散热器制造行业率先通过了严格的ISO9001/1400认证，拥有TQS/TCS系统，完整的自动测试装备。AVC拥有超过200项的世界专利，每年有超过300-400的原始开发案宗，引导散热行业的发展方向，其专利产品液压轴承技术和折缘性扇叶风扇，是目前最为先进的散热技术之一。

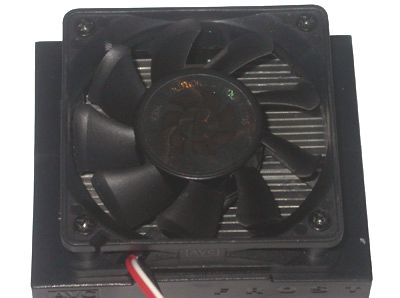

这是我们今天的主角－－Z090Z30散热器，其实工程代号为Z6M330，正式上市时名称应该是Z090Z30（其实就小编个人而言更喜欢称其为FROST）。从它小巧的身躯上，很难想象它是一款ATHLON XP高档散热器。但FROST身上拥有的三项绝技（AVC 三项专利），让其可以担当重任。

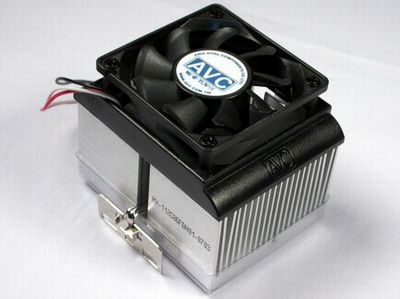

AVC上一款主打产品，通过ATHLON XP 3400+认证的散热器－－112C86，就以小体积、高散热（相对其他高档散热器而言），赢得了DIYer的喜爱（112C86评测链接：AVC 112C86：Athlon XP 3400+？没问题！）。这次评测AVC Z090Z30(FROST)散热器，我们也特意找来112C86作为对比。

在112C86散热器中，人们就已经开始注意这种折缘风扇，在FROST中折缘风扇继续被应用。

高性能、低噪音一直以来是各散热器厂所追求的目标，而扇叶设计又是主导这二个因素的最大关键，因此各散热器厂商无不绞尽脑汁设计高性能、低噪音扇叶。折缘风扇是一种轴承风扇的新型改良结构，特别设计在限制圆筒空间中能减小涡流效应的扇叶结构。折缘扇叶型增压降噪风扇装置，可以消除轴流风机扇叶在限制空间中引致的涡流，降低噪声、增加风压。改进传统风扇扇叶设计，在转速相同情况下效果更佳，可以参看下表。

	转速（RMP)	静压（mm-H2O）	风量(CFM)	噪音(dBA)
折缘风扇	3800	4.0125	32.9525	36.2
传统扇叶1	3800	3.6525	31.9	37.4
传统扇叶2	3800	3.241	23.1709	37.0

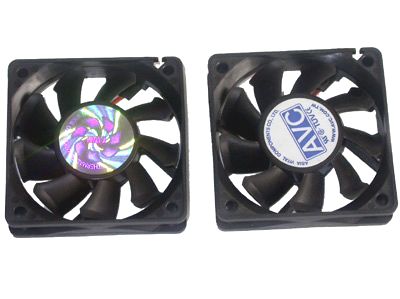

上图中分别是FROST的风扇（左）和112C86的风扇（右）。

前面说过这款AVC frost散热器具有三项绝技，其中一项就是“液压轴承风扇”。

液压轴承 Hydraulic bearing：AVC针对风冷散热器低噪音的要求，研发成功了最新的Hydraulic bearing液压轴承风扇，其利用磁力悬浮结构配合高度油膜润滑，有效延长风扇使用寿命，达到双滚珠轴承（two ball bearing）的目标，同时高温运转的噪音比滚珠轴承更低。

类型	制造成本	工艺难度	使用寿命（小时）	噪音大小
Sleeve(油封)	A	容易	8,000-1,5000	小
One Ball + Sleeve（单滚珠）	4A	难	3,0000-4,0000	中
Two Ball（双滚珠）	6-8A	较容易	5,0000或者更高	大
Hydraulic bearing(液压轴承)	2A-4A	难	3,0000-4,0000	小

人们总容易落入一个误区，即新型设计的产品成本一定高，其实新技术在性能改进的同时，也是会尽量的节约成本。从上表中我们能看出，液压轴承的成本比双滚珠轴承低了一半，使用寿命与单滚珠轴承相当，并且声音可以控制的很小，整体性能很好。只是制造难度较大，所以普通的小厂家做不出来。

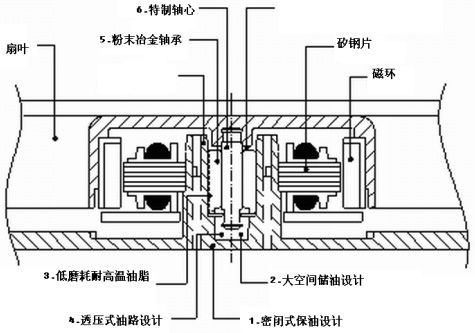

液压轴承 Hydraulic bearing 内部结构图

1．密闭式保油设计。其改进了传统风扇底部非密封设计，把风扇底部全部密封起来，形成密闭式保油设计。防止润滑油脂挥发，防止灰尘进入风扇。（注：可以说是油封风扇改进而来）

2．大空间储油设计。传统风扇由于底部采用非密封设计，润滑油无法大量存储。而Hydraulic bearing液压轴承风扇利用密闭的底部制作了一个超大储油空间，可以存储大量润滑油脂，让轴承随时保持润滑状态，大大提高风扇使用寿命。

3．特殊的低磨耗耐高温油脂。Hydraulic bearing液压轴承风扇采用了特殊的低磨耗耐高温油脂，其磨损率低、抗高温，即便电机长时间连续工作，电机处在高温状态，油脂也不会挥发，保证对轴承良好的润滑。

4．透压式油路设计。这种设计保证轴承和储油槽互通，使得储油槽内润滑油脂可以进入轴承。

5．粉末冶金轴承。利用粉末冶金，使用特殊金属制作轴承，使得轴承拥有微小空洞，把轴承放入特殊润滑油脂中浸泡，使得空洞中充满润滑油脂。风扇在运转过程中油脂不断溢出，润滑轴承。配合AVC透压式油路设计，使得轴承与储油槽连为一体，润滑油脂可以自由流动，做到无限制自溢润滑。

6．特制轴心。采用特殊宇航材料制作轴心，抗磨损。

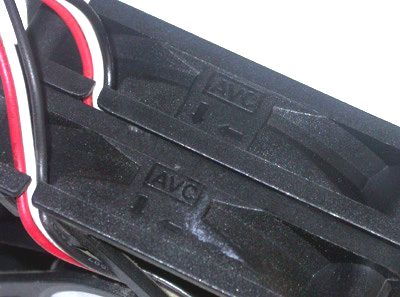

大厂商在产品的人性化设计上都做的很好，在AVC标记旁，注有风扇旋转和风流向的箭头。

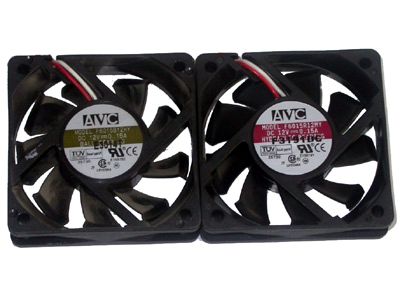

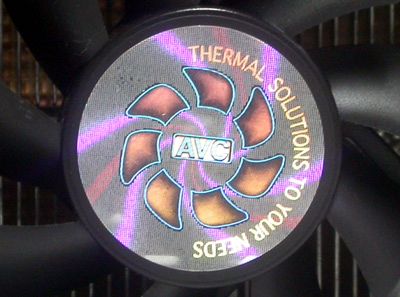

FROST风扇和112C86风扇的另一面，简单区分AVC散热器风扇类型的方法，是观看背面贴纸的颜色。如果背面贴纸中间是绿色，那就是滚珠轴承；如果是紫红色，那就是磁悬浮液压轴承。

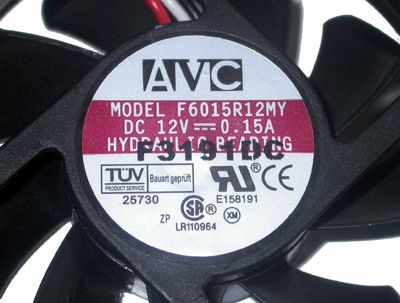

FROST的标称为12V 0.15A，功率1.8W，还注明了“Hydraulic bearing”液压轴承，在实际测试时，这款风扇的转速为4000转/分钟左右，噪音比C86所用的要小一个级别。

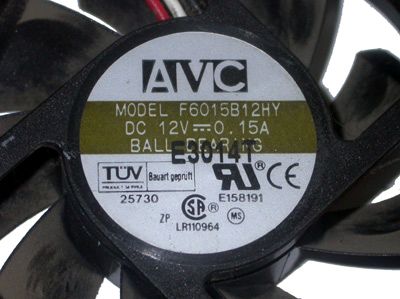

112C86的标称也为12V 0.15A，功率1.8W，“BALL DEARING”滚珠轴承。

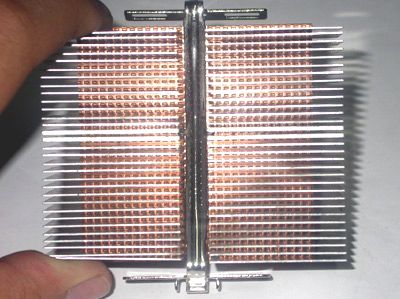

看罢了风扇，让我们再来看看散热片。铝材质由于成本低、技术难度低，被广泛的应用，但当铝不能满足需求的时候，就需要选择更好的散热材质。铜的热比率高于铝，能够更快吸收CPU发出的热量，也就顺理成章的接过散热大旗。不过纯铜散热片有几个致命的缺点，首先纯铜散热片的质量大，往往容易超重；其次铜的材料成本更高；第三铜的材质比铝软，加工难度高。随后铜铝结合开发成功，通常是采用铜底＋铝散热片的设计，利用铜的高热比率尽快吸收CPU热量，再用低成本的铝将这些热量散发掉。铜铝结合有多种工艺，常见的有扦焊、螺丝锁合、热胀冷缩结合、机械式压合，而这款AVC FROST则采用新的插齿技术。FROST散热片整齐得嵌入了铜制底座中，散热片间距离远远要小于铝挤型散热器，突破了铝挤型散热器PIN FIN 1：18的限制，在有限的空间内创造了更多的散热面积（这个也是其取得良好散热效果的原因之一）

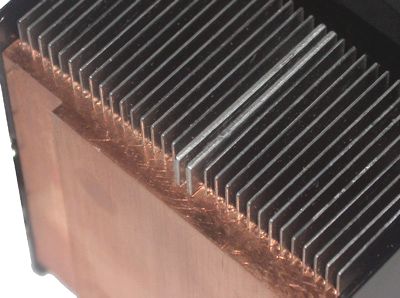

插齿（Crimped Fin）技术是日本的最新的铜铝结合技术。传统铜铝结合技术的最大弊端在于介面热阻问题，传统的技术无论使用何种介质连接两种不同的金属都会产生一定的介面热阻，从而使得整体散热器的散热能力打折扣。而AVC最新的插齿（Crimped Fin）技术改进传统的铜铝结合技术。利用160吨以上的压力，把铝片结合在铜片的基座中，并且铝和铜之间没有使用第三方介质，从微观上看铝和铜的原子在某种程度上相互连接，插齿（Crimped Fin彻底避免了传统的铜铝结合产生介面热阻的弊端，从而大大提高热传到能力。目前Intel 1U 2U等机架服务器中配置的散热器，均已经采用了AVC的插齿（Crimped Fin）技术。而Z090Z30(FROST)是第一次在零售市场使用插齿（Crimped Fin）技术的产品。

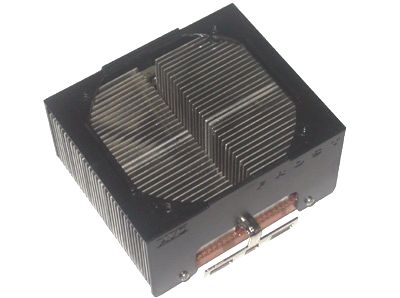

AVC FROST去掉风扇后的样子，散热片上装有一个风扇架，同时也可以起到维护风扇稳定和调整气流的作用。

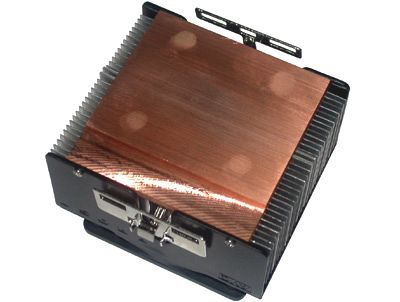

散热器的铜底。

三口孔扣具，保证散热器与CPU接触更紧密，使用更加安全，其还通过了严格的坠落试验，即便运输中遭遇冲击，散热器也不会从主板上脱落。不过这种扣具必须采用工具安装，略显麻烦。看来鱼和熊掌不可兼得呀。

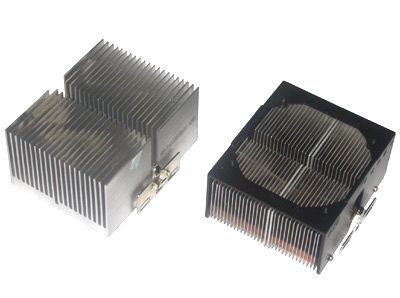

112C86与FROST的散热片对比，明显FROST的散热片小了一圈，它的散热能力会不会与身材成正比呢？不过看112C86不输于那些大型散热器的效果，相信AVC FROST散热器不会让我们失望。

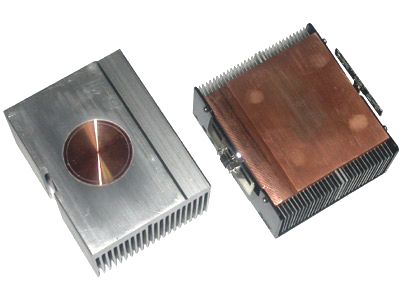

散热器的底部对比，112C86为嵌铜技术，FROST为插齿技术。

测试环境
CPU	AMD ATHLON XP 3000+(Barton) CPU电压为主板自动检测
主板	磐正 8RGA+（nforce2）
内存	Apacer 宇瞻 256M×2，运行DDR333 2.5-5-2-2
硬盘	希捷酷鱼VI 40G
显示器	三菱 RD19NF
操作系统	WindowsXP Professional英文版 with SP1
DirectX	DirectX 9.0a
测试软件	HOTCPU SpeedFAN

测试共分为4个阶段，包括：开机进入BIOS查看温度、BIOS待机10分钟后查看温度、进入系统利用SpeedFAN监控软件查看温度和运行HOTCPU 30分钟。所有测试均取最高温度，两个散热器都在同一平台上测试，没有机箱，环境温度28度左右，两款散热器测试间隔1小时，确保CPU充分凉爽。HOTCPU是一个十分考验CPU的测试软件，运行后它让CPU持续处于满负荷工作状态，CPU温度会迅速提升，直至最高温度。想给CPU超频的朋友，可以连续运行HOTCPU 24个小时，如果没有出现异常，那超频就是十分稳定的。

散热器	开机进入BIOS	BIOS待机10分钟	进入系统利用MBM5	运行HOTCPU 30分钟
AVC FROST Z090Z30 (XP 3000+)	36度	53度	51度	56度
AVC 112C86 (XP 3000+)	35度	51度	51度	53度

FROST工作在Barton的XP 3000+下，在满负荷工作时也只有56度。也许大家会奇怪，为什么在BIOS待机10分钟的温度，反倒比进入系统的温度还高。其实在Windows XP操作系统中，集成了类似于以前CPU降温软件一样的程序，如果CPU处在空载或负载不大的情况下，系统会让CPU挂起以节省功耗、并降低温度。进入系统再打开SpeedFAN监控软件时，负载并不大，降温程序已经工作。如果没有过多的操作，CPU的温度还会继续降低。

再来看两个散热器在3000+的测试结果。待机温度FROST比C86稍高1度，而运行HOTCPU 30分钟后，FROST比112C86的温度高了3度左右，两者的效果均十分理想，CPU全速运行时均可以把温度控制在60度以内。

总结：

总体而言，这款AVC FROST Z090Z30(FROST)散热器是继112C86后，AVC又一款优秀的散热器，小巧的体积并不影响其良好的散热性能。三大特色技术，折缘风扇、液压轴承风扇和插齿技术，让散热器更好的为CPU保驾护航。除良好的散热性能外，散热风扇的低噪音也是FROST的卖点之一。喜欢安静、又想要一款散热性能强劲的散热器，这款AVC FROST一定是你很好的选择。

测试花絮：

测试完才发现Z090Z30(FROST)是推荐给Athlon XP 2800+以内的CPU使用，而我们居然在“超频”使用散热器，还好没有出现任何问题，并且完成了全部测试，效果居然还不错。（老编如果看到这，!@##$%#$%）AVC的标称还是比较保守的，留了10%左右的余地。

小熊在线－小黑 　北京 2003年07月10日16:07
