关于国外的diy玩家利用 VIA的EPIA天生迷你的身材DIY自己的准系统我们已经报道过了，上次是使用一个八位游戏机的外壳，有一种回归经典怀旧的味道。当时我们就想到，这种创意只是一个开始，毕竟 EPIA的天然小巧给了人们很大的自由发挥空间，今天我们就给大家带来一款国外玩家的最新力作，如果成上次的作品是经典怀旧型，那么这次绝对是充满时尚个性。那么这次是何方神圣和我们的EPIA迷你系统演对手戏呢，现卖个关子。其实看看下面最终的完成形态，我不说大家也都知道今天的设计了，那就是啤酒桶！（小编在此遗憾中国怎么没有这种5公升的铝制易拉罐阿，要不然小编也做一个秀一秀。
主要部件及原材料： 五公升的铝制啤酒桶一个（哈哈，这个是最重要的）
EPIA M9000
256MB PC2100
Fujitsu 10GB HDD
有机玻璃板
电压转换电路板
制作步骤

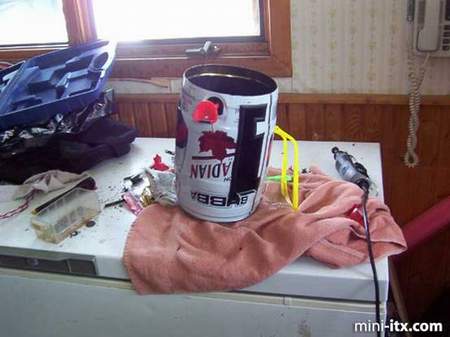

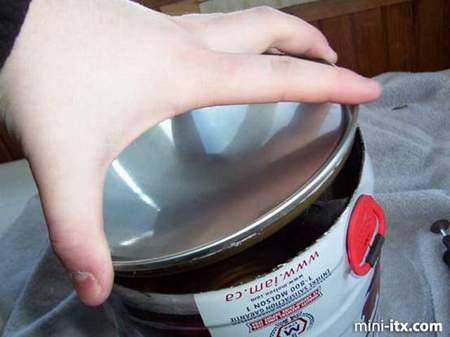

首先，我们把啤酒桶的底部用工具完整的切下来，在操作中一定要保证底部和罐身不要变型。

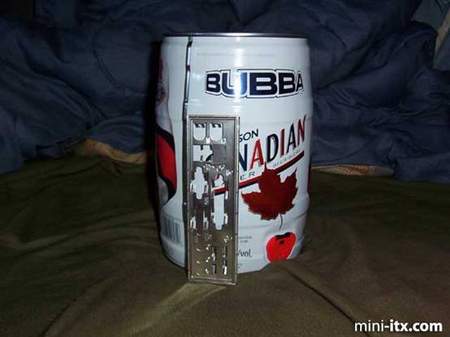

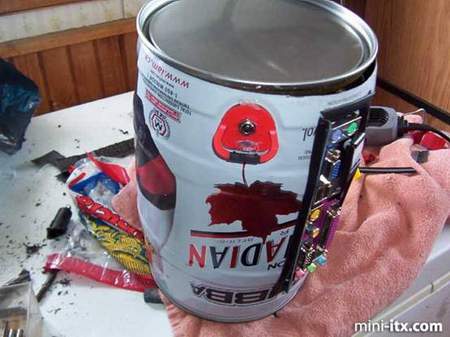

接着，我们需要在桶的一侧为我们主板的输入输出接口外露开洞，经过测量和操作后孔被开出来了。然后我们使用从建材市场中找到的橡胶条，裁剪成适合的长度，给开好孔的每一个用胶水粘接上，这一方面使得外型美观，另一方面避免我们在后面的操作中被开孔边缘划伤。
 .
现在外部的整体造型差不多完成了，我们接着来解决内部部件的设计。最终，我们采用了这样的设计来适应啤酒桶里面狭小的空间。我们通过图示讲解的方法给大家介绍我们的设计思路。

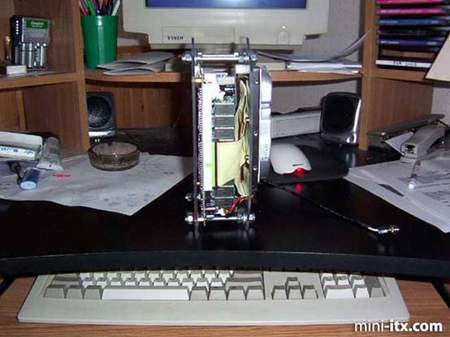

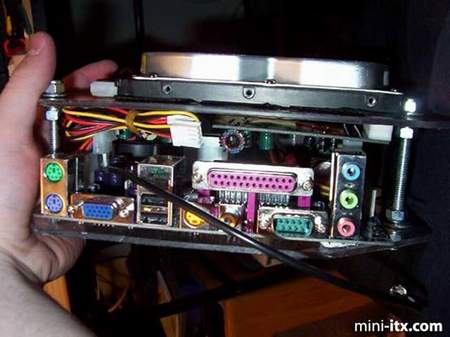

从上图可见，从右至左，我们依次安装了10GB Fujitsu HDD,有机玻璃板，电压转换电路板，中间是 mini-itx主板，紧接着是另一块有机玻璃板，主板就固定在这块班子上面。我们购买一条很长的螺杆，并且按照计算好的长度截成四段，主要通过在两边的有机玻璃板，螺杆，螺母，垫片把所有的这些部件固定在一起。中间的部件通过使用一些泡沫塑料缓冲和防止电路板互相接触造成的短路。这部分一定要固定好，保证不会因为什么运动造成内部固定的松动，防止出现板子被烧坏等令人头大的事情

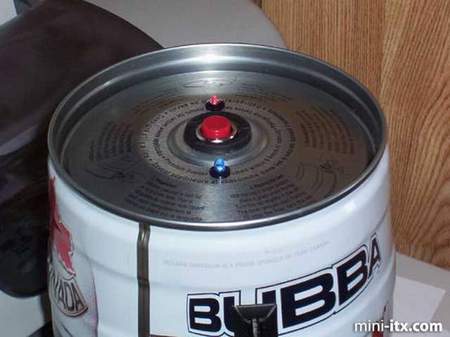

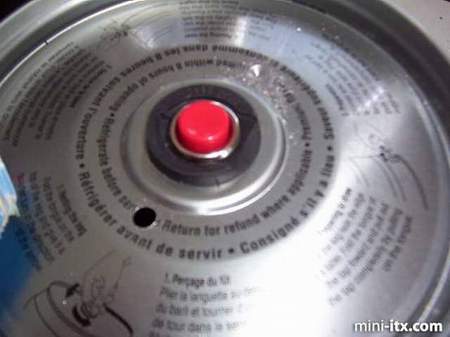

这样内部的部件也差不多成型了，好，下面我们要做的工作就是把这两部分合二为一。慢着，这台主机的POWER开关在哪里，总不能？呵呵，先别着急，下面才是精彩的部分。在啤酒桶的上面本来就有一个橡胶盖子的开空，我们刚好在那里安装电源的开关。在主开关的两边我们再开出两个小孔，我们分别安装LED作为硬盘和工作指示灯。

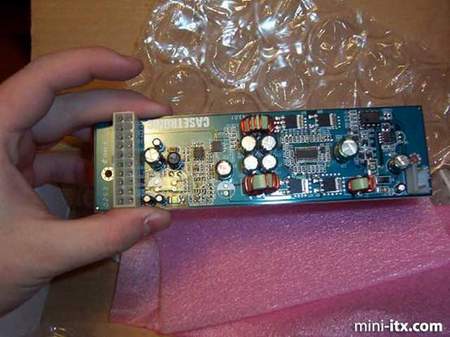

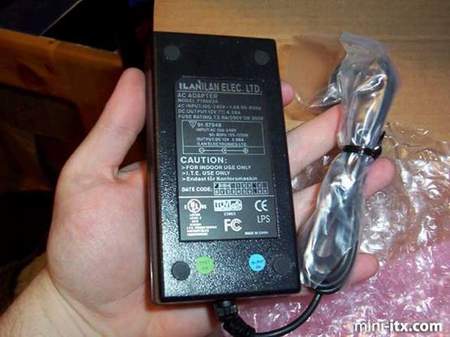

现在来看看，离我们这套系统正是开始工作还欠缺些什么，对，还缺少一个电源。前面我们使用了一个电压转换电路板，使用12V的输入，通过它进行进一步的变压生成系统所需要的3.3V，5V电压。 我们在这里只是缺少一个电源的输入，一方面我们使用外置的变压器生成12V的电压输入，另一方面，我们使用PS2接口输入的电流引入电压转换电路板。其接口我们巧妙的设计在原来啤酒罐的图案上，显得很自然和谐。

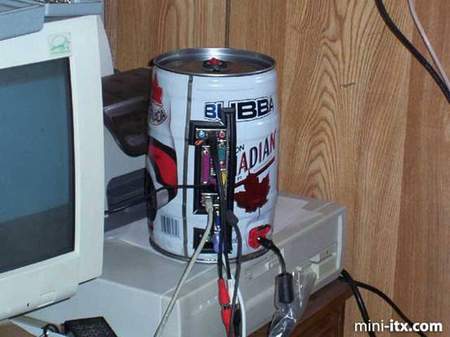

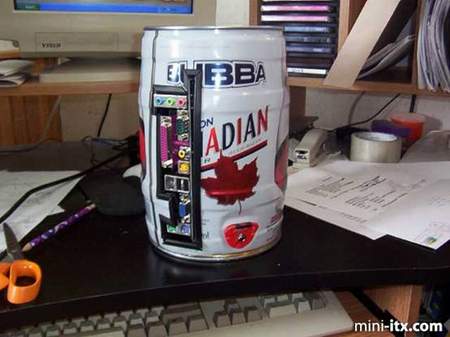

基本上我们所有的工作就已经做完了，一套独具个性的准系统就这样诞生了，看看，效果还真不错！看看吧，这才是DIY的真谛，不囿于现在工业化的大生产所产生的大量重复，最求自己的个性，最重要的是，我们也通过自己动手的过程寻求乐趣！
|
|
| |
