NVIDIA的nForce2芯片组以独特的双通道DDR内存架构和出色的性能成为Athlon
XP的最佳搭档。nForce2包括nForce2 SPP和新的nForce2 IGP，SPP是一颗“纯”的北桥芯片它没有整合图形核心，提供了AGP8X接口。nForce2
IGP整合了Geforce4 MX图形处理核心，同样提供了AGP
8X接口。nForce2有两个独立的内存控制器，它们可以交错存取数据，理论上可以把内存延迟减少一半，通过双通道技术把内存带宽从4.2GB/s提升到6.4GB/s。nForce2最高可以支持3GB的内存，它的内存控制器引入了第二代的动态自适应预处理机制（DASP），可以预先处理系统可能需要的数据并做好准备。
双通道内存架构
不同于传统的双通道内存系统，nForce2的内存控制器采用两个独立的64位内存通道，NVIDIA把这种接口命名为TwinBank。TwinBank架构允许两个独立的64bit内存控制器在一个时钟周期内访问128位的DDR
SDRAM内存，等效于在一个时钟周期内访问256bit数据（因为使用的是DDR内存），使用两个独立的内存控制器可以更加有效的访问64位的数据，而这正是目前PC内存数据主要的长度。
nForce2中还有一个被称为“单步内存仲裁逻辑”（Single-Step Memory Arbitration
logic）的组件，在访问数据时内存控制器需要进行仲裁和排序，它们可能需要两到三个时钟周期的处理，这样会带来延迟并加重内存瓶颈。仲裁逻辑允许TwinBank无需同时使用两个内存控制器，也就是说可以根据需要使用其中的一个。
DASP-动态自适应预处理
DASP也就是所谓的动态自适应预处理，DASP可以在CPU访问内存时记录访问的信息，它能够存储8个CPU可能需要的访问信息，当CPU寻找的指令和存储的指令吻合时DASP就可以迅速将地址返回，这样能够缩短一半的寻找时间就好象L3缓存的作用。
HyperTransport总线
nForce2使用了8位的HyperTransport总线，它的接口是很灵活的，如果是24条连接线则可以提供2bit的接口，32位的接口是总共有197条连接线。8位的I/O接口可以提供800MB/s的传输率。HyperTransport具有动态的负载平衡技术，可以根据上载数据流和下传数据流的需要来动态分配带宽。它引入了管道的概念，在两个设备之间可以不需要桥接芯片。HyperTransport使用了低电压差分信号技术(LVDS)，同时传输一组相位相差180度的信号，具有很强的抗干扰能力。
这次我们测试的是两片Soltek的nForce2主板，经过前面对nForce2芯片组的介绍，想必大家对这款高性能芯片组一定会留下深刻的印象。可以说nForce2还是目前AMD
Athlon XP最佳性能的搭配，从性能上比较，即使是准备上市的VIA KT400A也不是nForce2的对手。nForce2的北桥分为SPP和IGP两款，后者集成了Geforce4
MX的图形处理核心，基本上能够满足主流应用的需求。评测的两款主板分别是使用SPP的SL-75FRN2-L，这款主板擅长超频，另一款是使用IGP的SL-75MRN-L主板，由于两款主板的外形一致，因此就一并介绍了。硕泰克主板的设计取向是简洁实用，电路设计讲究高效，不去追求多余的功能。就象上面这片主板，四层PCB板，ATX架构元器件不多，但是高效的设计使这块主板的超频能力极强。
在北桥芯片上采用了一个主动散热器，nForce2的北桥芯片工作起来还是比较热的，加强散热可以提高可靠性。三根DIMM插槽构成了两个相对独立的内存通道，为了方便用户使用，内存插槽采用不同的颜色来标识，只要把内存插在两根黄色的DIMM上就可以实现双通道。一根AGP
8X插槽，向下兼容AGP 4X。五根PCI插槽。南桥芯片使用了MCP，我们注意到硕泰克并没有使用支持杜比音效的MCP-T，这主要是考虑到主板上的Codec芯片要达到很高的音质并不太容易，而大多数用户购买了nForce2主板并不会使用它带的APU功能，因此硕泰克使用了MCP加AL650
Codec的方式来实现六声道音效输出。
这两块主板的独到之处：
*硕泰克最新ABS II CPU烧不死技术
*智能 CPU 防护盾
*内建6声道AC'97音效（可选配子卡）
*支持BIOS内AGP显卡电压调节
*支持BIOS内DIMM电压调节
*支持BIOS内CPU核心电压调节
*提供BIOS外频设定
*提供BIOS自动防写保护
*支持系统环境监控
*支持BIOS内倍频调整设置

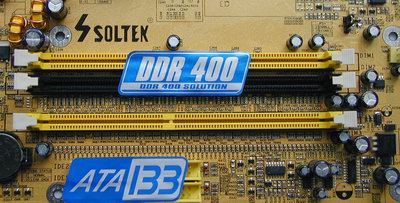

nForce2支持双通道DDR400内存，nForce2无需两个通道的内存完全匹配，只需要速度一样就可以。第一和第二个DIMM插槽为第一个内存通道，使用一组终结电阻器，第三根DIMM插槽为第二个内存通道，使用独立的终结电路。nForce2最大支持3GB内存，此时需要使用1GB的内存模式。另外还可以看到内存供电单元，nFroce2对处理器总线和内存总线的频率控制非常灵活，可以根据需要发挥出内存模组的最大潜力。

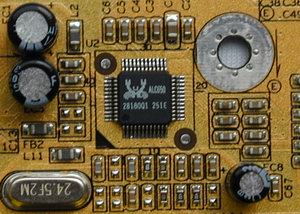

这两块主板都采用了ALC650的六通道Codec芯片，配合MCP南桥中的AC'97解码使用六声道输出

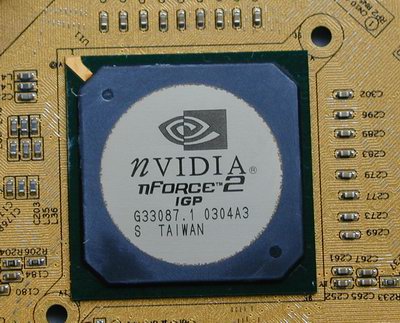

SL-75MRN-L主板使用了nForce2 IGP，采用了金属顶盖辅助散热

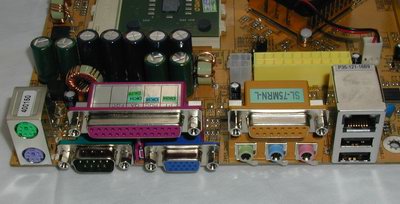

SL-75MRN-L主板主板的后面有PS/2接口，并口，串口，D-SUB15
VGA输出端口，MIDI口，模拟音频输入/输出端口，RJ45以太网接口和两个USB2.0接口。

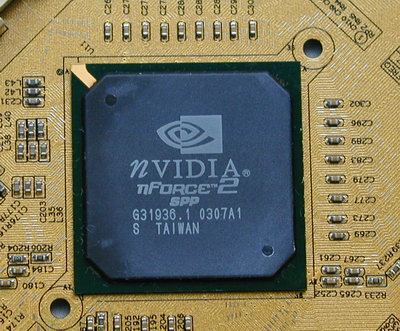

SL-75FRN2-L主板采用了nForce2 SPP

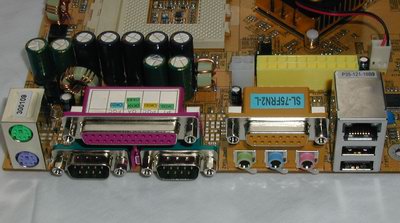

SL-75FRN2-L主板后面有PS/2接口，并口，两个串口，D-SUB15
VGA输出端口，MIDI口，模拟音频输入/输出端口，RJ45以太网接口和两个USB2.0接口。
强大的BIOS调节功能

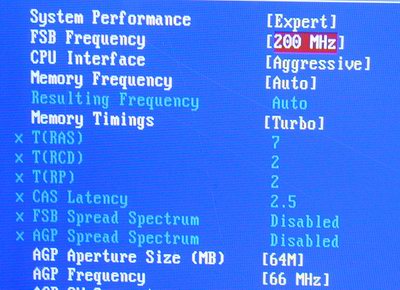

主两块主板的BIOS调节能力强大，当系统性能选择专家（Expert）时，你可以逐兆调节FSB频率，调节CPU的接口，可以是保持选择或者是发挥最大性能。内存频率可以自己调节也可以选择自动，当选择“自动”选项后BIOS会根据当前的FSB频率自动选择一个合适的频率。内存的参数可以自己选择，也可以使用BIOS提供的加速模式。

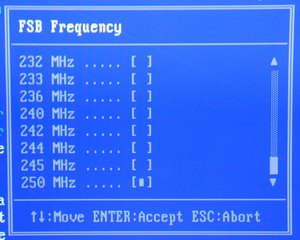

FSB频率最高可到250MHz，由于AMD采用的是EV6总线，使用了DDR的数据传输方式，因此最高的前端总线传输速率高达500MHz。在测试过程中，我使用了一
颗未锁倍频的Athlon
XP 1700+处理器可以在200MHz前端总线下工作，相当于FSB400。据硕泰克的工程师介绍他们成功的让这片主板工作在210MHz的前端总线下。

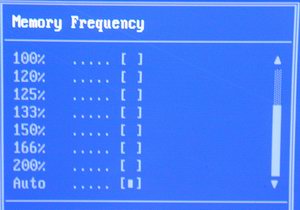

内存频率设置参数，使用前端总线的比率来表示内存工作频率，可选择的余地很大
，对于不太熟悉内存设置的用户可以选择“Auto”选项，让系统来决定内存工作频率。

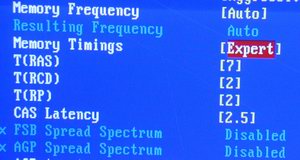

使用专家选项后，内存的RAS，RCD，RP和CL参数都可以调整
硕泰克最新ABS II CPU烧不死技术，解决了用户超频时的后顾之忧，此外还有完善的系统监控功能

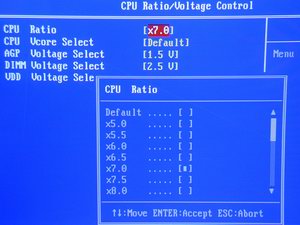

BIOS提供了处理器的倍频调节功能，目前市场上很多Athlon XP都是未锁倍频的，通过BIOS的倍频调节功能降低倍频把CPU的FSB频率提高，这可以较大幅度的提高系统性能。
检测出的系统设备

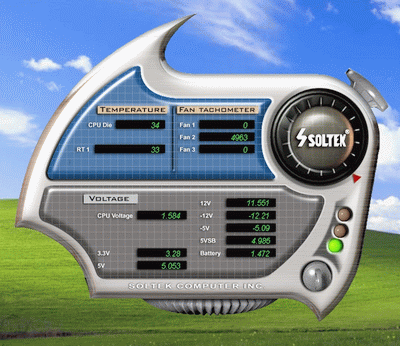

系统监控软件
硕泰克SL-75FRN2-L的超频本色
随着技术的不断发展，主板厂商在保证产品质量稳定和速度均衡的同时，都在积极探索其他技术上的突破，研制出不少的特色功能，在这方面硕泰克的表现尤为突出，相继推出了红色风暴自动超频、CPU智能防护盾等众多特色技术。
SL-75FRN2-L主板与硕泰克之前所推出的SL-75FRN-L主板在本质上是几乎相同的，硕泰克的主板一直以来在用户心目中具有很高的性价比并且有很好的超频性，所以在SL-75FRN2-L系列主板上继承了SL-75FRN-L的优秀性能外，还拥有了更加强大的超频性能，提供给用户更加超值的板卡，为用户带来高性价比带来的超频享受。
1. “ABS
II烧不死技术”：它突破以往的设计思路，在电脑工作的状态下，当CPU风扇突然失效时，CPU核心温度将急剧上升，一旦温度上升到85度（可以自行设定），ABSII功能将自动发挥功效，使系统不断的进行复位动作，直至侦测到CPU温度恢复正常，才允许系统正常工作，从而确保使用的CPU及主板不被烧毁。
2. BIOS防写入技术：具有事先防护 BIOS 功能，它是在 BIOS 中写入锁定程序，如果想往 BIOS
中写入数据，必需先通过正确的识别才能进行写入数据。任何不明的外界数据或程序（如 CIH 病毒）都无法通过识别而写入数据。
3. 智能防护盾（SMART DOC）：在使用过程中，SMART DOC会即时监控 CPU，一旦出现异常，主板就会自动发出警报。在紧急情况下（如 CPU
温度过高或 CPU 风扇停止转动等），SMART DOC就会在3秒钟内自动关机，避免CPU被烧毁。
4. 提供超频玩家至爱的超频三宝（“CPU核心电压调节、AGP电压调节、内存电压调节”），并且支持FSB线性调节、倍频调节，充分榨干CPU最后一点性能。
5. 随主板附赠5款常用软件（磁盘镜像、虚拟还原、虚拟光驱、PC-Cillin2002、分区魔术师）
6.
现在硕泰克还在全国率先开始实行3年全国联保服务体系，无论用户在那里都能够享受到相同的服务；并且在北京、南京、成都、沈阳建立了维修中心，拉近了厂商与用户间的距离，令用户更加方便快捷的享受到硕泰克真诚的服务。
主板测试
测试平台
| CPU |
AMD Athlon XP 1700+ |
| 主板 |
硕泰克SL-75FRN2-L主板 硕泰克SL-75MRN-L主板 |
| 内存 |
A-DATA DDR400 256MB×2 |
| 硬盘 |
西捷酷鱼四代 40GB，FAT32 |
| 显卡 |
Geforce Ti4200 8X |
| 操作系统 |
英文版Windows XP 2600 |
| 驱动 |
DirectX 8.1，显卡使用雷管40.72 |
| 桌面设置 |
1024×768像素，32bit色彩，85Hz刷新率 |
超频测试
测试用的一颗Athlon XP 1700+的倍频为11，再不改变倍频的情况下，把前端总线频率提高到145MHz

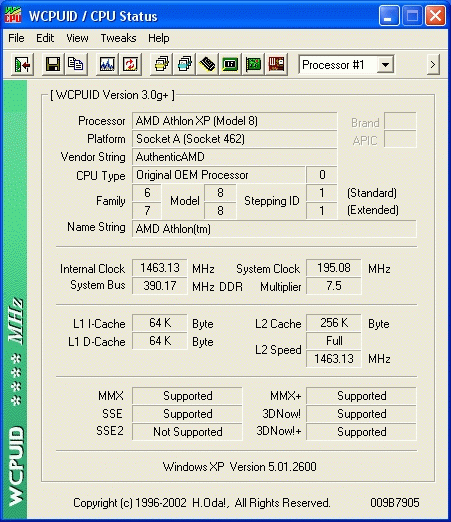

通过降低倍频的方式把前端总线频率提高到了195MHz，这块主板可以在BIOS中调节倍频，修改起来相当方便 PCMark2002
这是一个综合性能测试软件，由出品3DMark的同一家公司出品，可以方便快捷的测试系统的综合性能
| |
CPU |
Memory |
HDD |
| 硕泰克SL-75FRN2-L主板 FSB266/DDR400 |
4502 |
3825 |
938 |
| 硕泰克SL-75FRN2-L主板 FSB333/DDR400 |
4677 |
4453 |
911 |
| 硕泰克SL-75FRN2-L主板 超频145MHz×11 |
4920 |
4198 |
912 |
| 硕泰克SL-75MRN-L主板 FSB266/DDR333 |
4494 |
3563 |
847 |
| 硕泰克SL-75MRN-L主板 超频145MHz×11 |
4840 |
3782 |
831 |
Sysmark 2002
BAPCo Sysmark 2002类似于ZD的Content Creation Winstone，它们都是通过运行各种脚本软件来真实模拟用户的使用情况，包括键盘输入和鼠标点击的动作，这样得出的结论具有很好的参考作用。Sysmark
2002一共有两个测试项目，Office
Productivity是测试常用的办公软件的性能，它包括了微软的Office软件，浏览器、杀毒工具、压缩工具等。另一个测试项目Internet Content
Creation是一个模拟网页制作的软件，它通过Photoshop制作图片，通过Dreamweaver进行网页设计，还通过Adobe
Premiere插入视频剪缉，此外还运用到了微软的媒体压缩工具和Macromeadia Flash，可以说很有代表性，体现了系统整体的多媒体性能。
| |
sysmark2002 Rating |
Internet content creation |
Office Productivity |
| 硕泰克SL-75FRN2-L主板 FSB266/DDR400 |
176 |
202 |
154 |
| 硕泰克SL-75FRN2-L主板 FSB333/DDR400 |
195 |
223 |
171 |
| 硕泰克SL-75FRN2-L主板 超频145MHz×11 |
199 |
228 |
174 |
| 硕泰克SL-75MRN-L主板 FSB266/DDR333 |
176 |
204 |
151 |
| 硕泰克SL-75MRN-L主板 超频145MHz×11 |
186 |
216 |
161 |
我们注意到当处理器前端总线从133MHz提高到166MHz时，即使处理器频率没有提高，系统性能也有了较大幅度提升。
3DMark2001SE build330
| 分辨率 |
硕泰克SL-75FRN2-L主板 FSB266/DDR400 |
硕泰克SL-75FRN2-L主板 FSB333/DDR400 |
| 640×480 32bit |
12006 |
13539 |
| 1024×768 32bit |
10113 |
11081 |
| 1600×1200 32bit |
7031 |
7370 |
硕泰克SL-75MRN-L主板的IGP图形性能
| 分辨率 |
硕泰克SL-75MRN-L主板 |
| 640×480 32bit |
5967 |
| 1024×768 32bit |
4307 |
| 1600×1200 32bit |
2328 |
结论：
硕泰克的SL-75FRN2-L和SL-75MRN-L主板以简洁的设计达到了较高的性能，特别是SL-75FRN2-L的超频性能给我们留下了深刻的印象，通过这片主板大家可以在Throughbred上就可以提前体验FSB400的快感。 |
