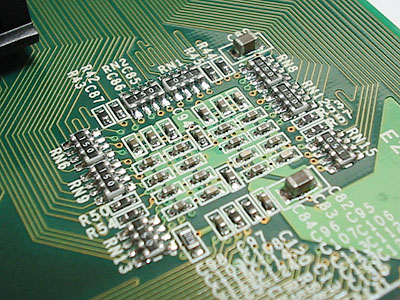

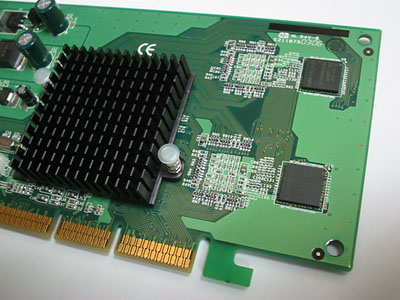

 昨天走市场的时候据老妖说新上市的小妖G9817采用了先进的0402级SMT工艺（如上图），不少朋友可能对此有个疑问：倒底什么是0402级SMT工艺？？所以在此本鱼简单说明一下什么是0402级SMT工艺和AMT贴片工艺的一些情况~~ 作为电气互联技术的主要组成部分和主体技术的表面组装技术即SMT，是现代电气互联技术的主流；“电气互联”简单说也就是我们看到板卡上各个元件间相连接的术语；经过20多年的发展，目前SMT已经成为现代电子产品的PCB电路组件级互联的主要技术手段，我们常见的显卡，声卡，内存；甚至显示芯片核心和处理器都需要采用这样的技术~ 随着片式元件尺寸的逐步缩小，目前贴片式元器件从0402（公制为1005）已发展到0201（公制为0603），正在研究的有0101（公制0303），而据了解实际上0402级别工艺对目前不少的板卡生产厂家来说还是相对比较高的级别；而简单的来理解0402级包括两个方面，更小的元件和更精确的元件焊接定位~
随着0402元件（元件体积更小）的出现，工艺挑战又增加到那些需要为成功的元件贴装而探讨的问题之中，锡膏（solder paste）印刷变得更加关键，模板（stencil）厚度与锡膏网孔是越来越重要的工艺考虑因素，这种贴装所需要的技术也涉及重要的新成本，技术方面的要求和成本的问题，并不是一般的厂家可以做到的~ 同时我们也不断看到各种板卡上BGA、CSP/BGA、FC、MCM等封装形式的元器件的大量涌现和推广应用，对贴片元件的贴片精度就有了更深一步的要求了；打个比方来说，贴片大小和精度好像在同一面积的PCB板上安焊100个贴片元件和500个贴片元件，或者说把100个贴片元件焊在1平方公分的PCB上和焊在1平方厘米的PCB上的区别，统一来说在同面积PCB上焊更多的元件对元件本身的要求和焊接精度要求更高。 实际点的数据来说，0402级别工艺规格的贴片式元件贴装时，其贴装精度为100µm，而最新的0201级工艺的精度更为50µm，显而易见也通俗的说，更加先进的贴片工艺所生产出的最终产品的体积将会更小，同时相对成本也更低廉，包括我们现在所看到的PC内部使用个各种板卡，还包括日常使用的手机和其它数码设备~~~ 最后：其实现在的数码产品，手机等等产品有不少已经转入了0201级别工艺，而我们常见的PC板卡则由于PCB的体积相对较大，贴片空间相对比宽裕，所以较多采用的是比较老的0603工艺，感觉采用0402工艺的板卡厂家还相对不多（可以从板卡上的贴片元件大小和距离可以看出来），而且在高端产品总先进的贴片工艺总会比较先见~ 而在低端产品比较少见，而在板卡市场上宣传采用0402级SMT工艺的，据本鱼目前的了解，小妖G9817显卡还是第一款~ |
|
| |
