自打年初精英第一款“游戏悍将”主板上市以来，“开放式整合”这个概念现在也逐渐的被人们认识、了解和接受了。这种整合的概念被称为第二代整合方式，与第一代整合方式，也就是将显示核心整合到北桥芯片中的做法相比，这种将显示核心独立出来、整合到主板PCB板上的整合方式对于显示性能的提高还是显而易见的。当然，显存也独立出来，而不是共享系统内存的做法进一步提高了显示性能，也由此打破了以往在人们心目中的整合等于低端的观点。精英受到首款游戏悍将主板上市以来热销的鼓励，一口气推出了五款游戏悍将主板，分别是：P4S8AG、L4VXAG 、L4VXAG2、K7S7AG和K7VTA3G主板。从下边的列表中我们可以大致了解精英“游戏悍将”系列这五款产品的特性参数。
|
游戏悍将名称
|
羽林将
|
飞龙将
|
云霄将
|
超速将
|
忠勇将
|
| 型号
|
P4S8AG
|
K7S7AG
|
L4VXAG |
L4VXAG2 |
K7VTA3G
|
|
芯片组
|
SIS648+
963/963LC
|
SIS746+
963/963LC
|
P4X400+
8235(CF)
|
P4X400+
8235(CF) |
KT333(CF)+ 8235(CF)
|
|
CPU
|
FSB
|
533MHz
|
333MHz
|
533MHz
|
533MHz
|
333MHz
|
|
插槽类型
|
Socket478
|
Socket462
|
Socket478
|
Socket478
|
Socket462
|
|
内存
|
规格
|
DDR333/400
|
DDR333/400
|
DDR333/400
|
DDR333/400
|
DDR333/400
|
|
DIMM插槽数目
|
2 DDR
|
2 DDR
|
3
DDR/
|
3 DDR
|
3 DDR
|
|
最大内存容量 |
2G |
2G |
3G |
3G |
3G |
|
VGA
|
显示芯片
|
Xabre200
|
Xabre200
|
Xabre200
|
Radeon9100
|
Radeon9100
|
|
核心频率
|
200MHz
|
200MHz
|
200MHz
|
250MHz
|
250MHz
|
|
显存
|
64M DDR
|
64M DDR |
64M DDR |
64M DDR |
64M DDR |
|
网卡
|
集成
|
VT 6103
|
VT 6103 |
VT 6103 |
VT 6103 |
VT 6103 |
|
声卡
|
集成
|
CMI 9739A
|
CMI 9739A
|
VT 1612A
|
CMI 9739A
|
VT 1612A
|
|
声道
|
6
|
6
|
2
|
6
|
2
|
| |
USB 2.0
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
1394A
|
集成
|
RTL8801B（可选）
|
RTL8801B（可选）
|
VT6306（可选）
|
VT6306 （可选） |
无
|
|
扩展插槽
|
AGP/PCI/CNR
|
0 / 3 / 1
|
0 / 3 / 1 |
0 / 3 / 1 |
0 / 3 / 1 |
0 / 3 / 1 |
今天我们就收到了精英的L4VXAG主板，从上面的特性列表中我们可以看到，这款L4VXAG主板采用P4X400+KT8235芯片组，显示核心采用Xabre200。P4X400芯片组是一款性能功能均很强大的芯片组，支持Intel Pentium4 400MHz/533MHz前端总线处理器、DDR400、AGP 8x、ATA 133、USB 2.0等技术，南北桥之间通过8X V-Link总线连接，数据传输速率达到了533MB/s。其主要功能如下：
支持Intel 400/533MHz前端总线Pentium4处理器
支持AGP 2X/4X/8X
最高支持3.0GB DDR200/266/333 SDRAM
南北桥之间采用了8X V-Link（带宽533MB/s）互连
支持ACR（Advanced Communications Riser）标准
整合6声道AC-97音效处理器
整合MC-97 Modem
整合10/100 Ethernet MAC
支持ATA 33/66/100/133
支持USB 2.0，6 USB端口，UHCI兼容
兼容ACPI/OnNow高级电源管理
采用664针BGA封装VT8754北桥芯片和487针BGA封装VT8235南桥芯片
在P4X400芯片组主板刚刚推出之际，人们发现这款主板并不像想象中的那样完美，问题还是出在对DDR400内存标准的支持上，甚至可以说无法支持DDR400，有的主板将内存频率设定在400MHz则无法启动，有的可以启动但是测试成绩比使用DDR333时还要低。在咨询了相关主板厂商的有关的技术人员之后，得到的回到是，为了保证产品的稳定性，产品设计的时候采取了较为保守的策略，而且对用户使用的DDR内存品牌也有要求，用户所使用的内存需要是通过VIA认证的产品，比如三星、Winbond等品牌内存。即使这个解释是真实的，那至少也说明P4X400芯片组的兼容性存在某些问题。在这种情况下，相信大部分人都会想到，VIA又将上演一次A计划，从而在P4X400A芯片组中解决这个问题。果不其然，在P4X400芯片组刚刚推出两个月之后，CE版本的P4X400北桥芯片，也就是P4X400A芯片组就已经出现在了人们的视野中。
在主板上集成的Xabre200显示芯片是SIS公司发布的首批Xabre显示芯片之一，Xabre200具有主流的性能，较好的TV输出和视频硬件加速能力，而且具有先进的规格，完全支持DirectX 8.1和AGP 8x，对多数用户来说，Xabre200是完全够用的，是一块适合主流市场的显卡。
Xabre200与GeForce4 MX440的特性参数对比如下：
| 名称 |
GF4 MX440 |
Xabre 200 |
| 架构代号 |
NV17 |
Xabre |
| 制造工艺 |
0.15µm |
0.15µm |
| 渲染流水线 |
2 |
4 |
| 贴图单元 |
2 |
2 |
| AGP界面 |
2X/4X |
2X/4X/8X |
| 内核速度 |
270 MHz |
200 MHz |
| 内存时脉 |
400 MHz |
400 MHz |
| 内存类型 |
DDR-SDRAM |
DDR-SDRAM |
| 内存总线 |
128位 |
128位 |
| 内存带宽 |
6.4GB/s |
6.4GB/s |
| 显存管理机制 |
光速显存II |
FMC |
| 全屏抗锯齿 |
2X/4X/QUINCUNX |
2X/4X AA |
| 像素填充速率 |
540MPixles/s |
800MPixles/s |
| 纹理元素填充速率 |
1080MTexels/s |
1600MTexels/s |
| DirectX 8.x Pure HW |
不支持 |
支持 |
| 可编程顶点着色器 |
1.1 |
和CPU共同处理 |
| 可编程像素着色器 |
n/a |
1.3 |
| RAMDAC |
350MHzx2 |
375MHz+200MHz |
| 双头输出 |
nView |
SiS301B |
| 主动散热 |
非必要 |
非必要 |
| DVD硬件解码 |
否 |
是 |
Xabre200的2D和视频硬件加速特性:
2D 引擎功能
集成 Hardware Command Queue
集成 Direct Draw 加速
集成一个 1T 128位 BITBLT 图形引擎
支持 memory-mapped, zero wait-state, burst engine write
集成 64x64x2 bit-mapped hardware cursor
集成 64x64x16 bit-mapped color hardware cursor
64MB (可选 128MB) frame buffer with linear addressing
视频加速
MPEG-2 MP&ML standards compliant
集成 motion compensation logic
支持 可达到 20Mbit/sec bit rate decoding
Direct DVD to TV playback
支持 single video windows with overlay function
支持 YUV-to-RGB color space conversion
支持 graphics and video overlay function
支持 RGB555, RGB565, YUV422 and YUV420 video capture and playback format
支持 down scaling function and scaling vector as 1/2, 1/4
支持 de-interlaced and 1/2 down scaling function
支持 DVD sub-picture playback overlay
集成 independent Gamma correction RAM
支持 Direct Draw Drivers 下面，我们就来看看这款L4VXAG主板的外观。

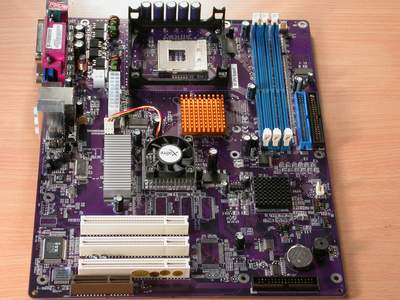

这款精英的的L4VXAG主板采用标准板型结构以及精英惯用的紫色PCB板，主板上集成了Xabre200显示核心以及4块显存颗粒，提供了3个PCI插槽和1个CNR插槽，没有AGP插槽。主板上提供了3条DDR内存插槽，支持DDR400标准，总共可以支持3GB的DDR内存。从外观上来看，虽然在主板的PCB上加入了独立的显示核心和显存颗粒，不过整块主板的布局并不因此而显得局促，所有元件布置整齐有序，用料充足，做工不错。下面来看一下接口部分。

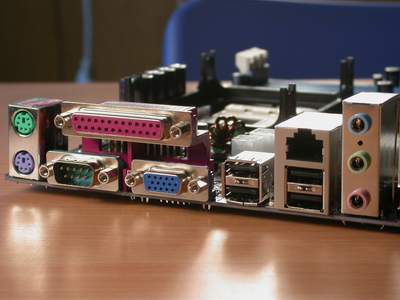

由主板接口就可以看出这款主板提供的附加功能还是很全面的，VGA接口、4个USB2.0接口以及网卡接口可以满足用户的各种需求。下面是主板的供电电路部分。

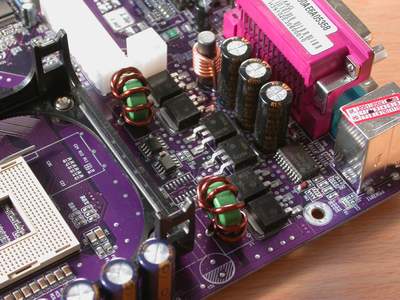

主板的供电部分非常简洁有效，由数颗大容量的电解电容、大功率MOSFET管以及高频扼流线圈提供精确的供电。此外，在供电电路中还发现了一颗RichTek(台湾立锜科技)公司最新推出的直流转换控制芯片-RT9237，从而给主板提供精确的供电。

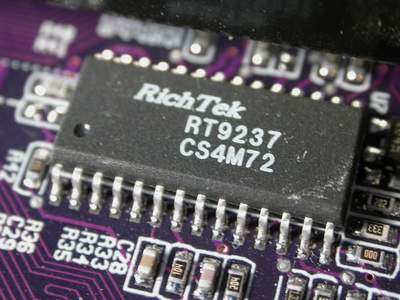

RichTek 的RT9237是一颗高效而且稳定的电源管理芯片，支持2/3/4相同步整流的电源转换架构，在4相架构下操作，可以精确的平衡各相电流，以维持功率组件的热均衡，因此可以确保系统可靠性，使CPU的效能完全发挥出来。这颗芯片可以供应Intel P4和AMD AthlonXP CPU所需的工作电压，符合INTEL VRM9.X规范。

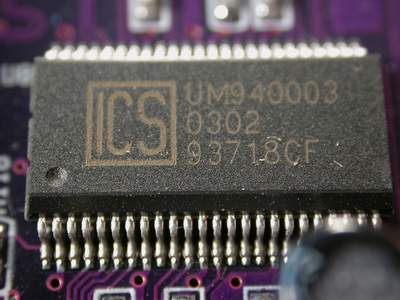

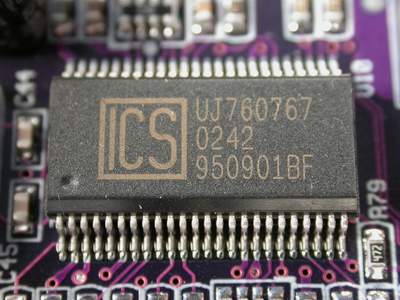

下面是这款主板使用的两个ICS公司推出的时钟发生器芯片，型号分别是95090BF和93718CF。它们的作用是使CPU的外频可以线性调节。

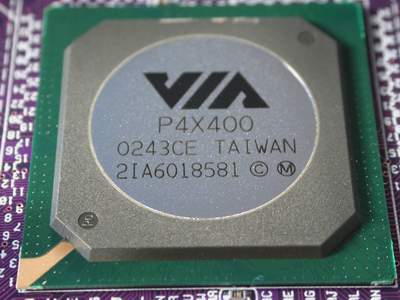

这就是CE版本的P4X400北桥芯片，也就是P4X400A。

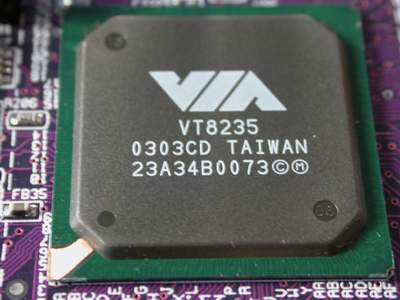

这是VT8235南桥芯片，CD版本。
VIA的VT8235南桥芯片是一款功能强大的南桥芯片。首先，VT8235是第一颗支持USB 2.0的VIA南桥芯片，不过USB2.0早已不是什么新鲜事儿了，早在P4X333时代就曾出现。除了我们都已经了解到的USB 2.0、ATA133和6声道音频输出能力以外，VT8235带给我们的最重要改进就是V-Link技术。所谓的V-Link技术是VIA制订的HDIT规格中最重要的技术之一，由于VIA将USB、IDE和PCI设备都设置在了南桥，所以必须要将南桥和北桥的带宽提升，原先P6的GTL+总线结构的通道只有33Mhz频率，133MB/s带宽，所以VIA采用了他们自己的连接技术V-Link模式，通过V-Link模式，系统可以得到32-bit，66MHz或者133MHz频率的速度，带宽扩大为266MB/s甚至533MB/s，这样就可以保证IDE和PCI并发最高速度下也不会产生瓶颈。过去VIA一直采用的是266MHz模式，这个模式可以应付一个ATA133和一条PCI32/33总线的稳定运行，但如今高带宽的USB 2.0出现了，高达480Mbps的带宽需要足足60MB/s的带宽，而且还不是象ATA那样一个时刻只能让一个ATA设备运行，所以原先266MB/s的V-Link技术就自然而然上升了一个档次，提高到了533MB/s，最大限度保证系统各个外设拥有足够宽的运行道路。

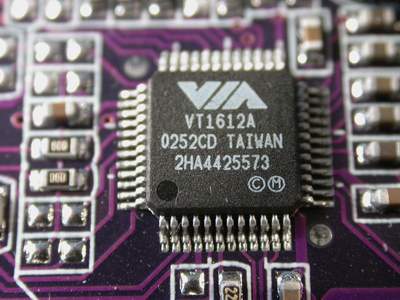

这是VIA的VT1612A音效芯片，可见精英还是比较钟爱VIA的板载声卡，不过VT1612A只是一个2声道AC'97解决方案，估计用户会感到有些不足。

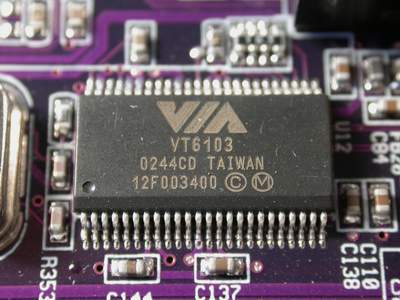

这是板载网卡芯片：VT6103。这块芯片采用48线SSOP封装，能提供增强的信号纠错和校验功能，极大的减少单位时间的DB值（丢包量），它支持使用5类未屏蔽电缆、1类屏蔽电缆和光缆，还可使网卡使用100BAST-TX超五类网线，最大传输距离可以达到120米-130米（视网线和网络质量而定）。这是一种用于以太网10BASE-T和100BASE-TX的物理层设备，支持10/100Mbps自适应。同时还可以降低CPU资源的占用率，比8139C芯片网卡的CPU占用率低20%左右。它通过MII接口与MAC相连，从而确保了来自不同厂商产品的互操作性。

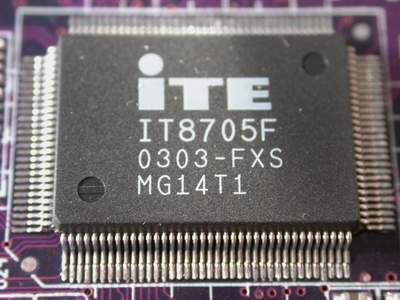

这是主板负责I/O的芯片。

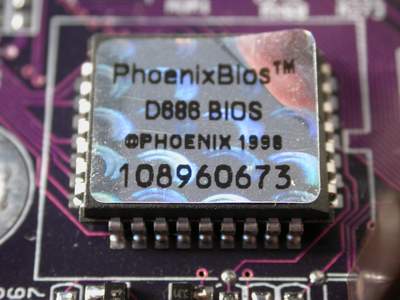

这是主板BIOS。

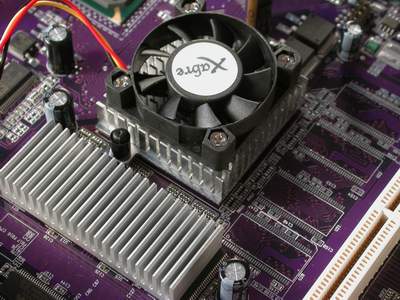

下面接着来看一下主板上的显示部分。

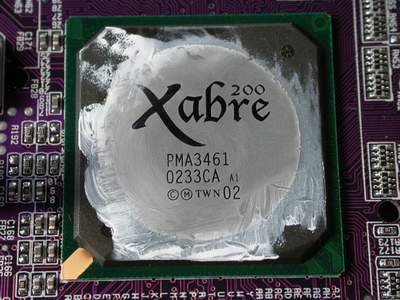

这就是主板上集成的Xabre200显示芯片，支持AGP 8x，与P4X400芯片组搭配相得益彰。

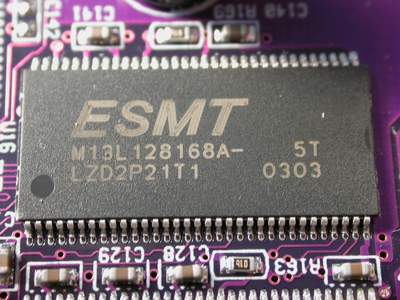

这是主板上的ESMT（晶豪） 5ns DDR显存颗粒，型号是M13L128168A-5T，理论上的工作频率为400MHz。这种内存颗粒显存位宽为16bit，单颗128兆位，容量为16MB，所以两个散热片下面4颗这样的显存就是64MB容量，带宽为64bit。
这是随主板附送的两张游戏光盘和读卡器。
在欣赏完外观之后，相信大家对这款主板还是会留下比较深刻的印象的，全新的整合形式、主流的芯片组、丰富多彩的附加功能以及充足的用料和精细的做工都是其身上的优点。下面就进入测试阶段，看看这款主板的性能以及稳定性到底如何。
先来看看测试平台。
| 硬件测试平台 |
| 主板 |
精英L4VXAG |
| CPU |
Pentium4 1.6GA（超频到2.1GA） |
| 内存 |
256M KINGMAX DDR400 |
| 硬盘 |
希捷酷鱼IV 40GB |
| 显卡 |
Xabre200 |
| 软件测试平台 |
| 操作系统 |
WindowsXP |
| DirectX |
版本8.1a |
| 测试软件 |
SiSoft Sandra 2002
Business winstone 2001
Content Creation winstone 2002
ZD's WinBench99 VER 1.1
PCmark2002
Science Mark V1.0
SeriousSam2
QuakeIII Arena
Superpi
3Dmark2001SE |
首先是系统整体性能的测试。SiSoft Sandra 2001te Professional的是一个很直观的测试软件，它会给出不同性能系统的分值和受测系统作对比。我们主要测试其中的三项，CPUBenchmark是测试CPU整数运算和浮点运算，CPU Multi-Media是着重测试CPU的多媒体性能，Memory Bandwidth Benchmark则是测试内存带宽性能的。结果如下：
| CPU benchmark |
Dhrystone Alu Mips |
3950 |
| Whetstone FPU Mflops |
2588 |
| CPU multi-media benchmark |
Integer aEMMX/aSSE |
8432 |
| Floating-Point aSSE |
10149 |
| memory benchmark |
RAM Int Buffered aEMMX/aSSE Bandwidth |
2246 |
| RAM Float Buffered aEMMX/aSSE Bandwidth |
2254 |
接下来是Business winstone 2001和Content Creation winstone 2002的测试结果，测试结果如下：
| Business winstone 2001 |
52.2 |
| Content Creation winstone 2002 |
22.9 |
然后是磁盘性能的测试，看一下ZD's WinBench99的测试结果，在这里将测试结果分割开来显示：
| Business Disk WinMark 99 |
10200 |
| High-End Disk WinMark 99 |
22600 |
| Business Graphics WinMark 99 |
680 |
| High-End Graphics WinMark 99 |
1480 |
最后是PCmark2002，分别测试CPU、硬盘和内存共三项。成绩如下：
| 测试项目 |
得分 |
| CPU |
5164 |
| 内存 |
5073 |
| 硬盘 |
1000 |
下面是Science Mark的测试，结果如下：
| Science Mark Score |
102.82 |
| Simulate Liquid Argon at
140K（s) |
85.3 |
| Primodia(s) |
188.5 |
| Qmc(s) |
310.6 |
然后是Superpi，运行104万位圆周率的结果是82秒。 可以看到，在系统整体性能上，这款主板的成绩还是很不错的，充分的发挥出了P4X400的水平。
接下来是显示性能的测试。先来看看Xabre200显示核心的工作频率。
从以上这个截图来看，Power Strip没有识别出DDR显存颗粒来。不过这款主板整合的显存颗粒确实是DDR显存，这应该是软件版本比较低的原因造成的。
首先是Quake III Arena游戏性能测试，测试当中使用DEMO001，结果如下：
| Fastest |
312.9 |
| High Quality |
224.3 |
| 1024*768*16 |
185.6 |
| 1024*768*32 |
146.8 |
| 1280*1024*16 |
115.2 |
| 1280*1024*32 |
86.7 |
| 1600*1200*16 |
69.1 |
| 1600*1200*32 |
50.4 |
其次是游戏SeriousSam2的测试，结果如下：
| 1024*768*16 |
67.2 |
| 1024*768*32 |
51.8 |
| 1280*1024*16 |
49.3 |
| 1280*1024*32 |
32.7 |
最后是3DMARK2001SE的测试，结果如下：
| 1024*768*16 |
7165 |
| 1024*768*32 |
6153 |
| 1280*1024*16 |
5506 |
| 1280*1024*32 |
4451 |
| 1600*1200*16 |
3887 |
| 1600*1200*32 |
2872 |
从显示性能的测试成绩来看，Xabre200的性能水平与MX440基本接近，可以肯定的一点就是，精英游戏悍将系列主板的整合显卡的性能是目前所有整合显卡中最好的。凭借这种性能，对于大部分用户来说是够用了，而且今后一段时间也不会落后。因此，从整合显卡的角度来看，这款整合主板的适用范围要比其他的将显示核心集成到北桥芯片中的整合主板大的多。而且在整个测试过程中，系统很稳定，没有出现什么异常情况——这和游戏焊将刚出来那会有所不同，测试完毕之后，显示核心和显存的温度也比较适中，毕竟精英给显示核心加装了散热风扇，给显存颗粒加装了散热片，这对于芯片散热具备很明显的作用。
测试完毕之后，再回过头来看看这款精英L4VXAG主板，令人耳目一新的整合形式、出色的性能以及丰富的功能都给我们留下了深刻的印象。这款主板非常适合那些对显示性能没有过高要求的家庭用户以及企业用户，凭借它的性能，无论是学习、工作还是娱乐，它应付起来都是绰绰有余，个人认为，如果不是游戏发烧友，用它来组建一套高性价比的P4平台非常合适。
|
