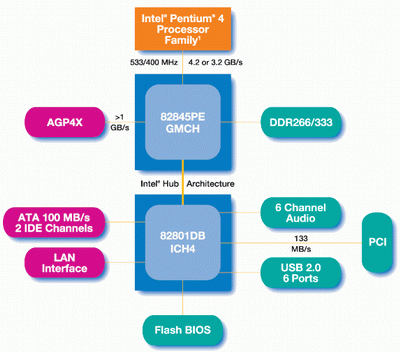

INTEL 845GE/845PE是INTEL推出的针对主流市场的芯片组，它专门为Northwood核心的Pentium4处理器做了优化，这两款芯片组最大的特点是正式支持DDR333 SDRAM，而之前845G芯片组可以非正式的支持DDR333，实际上845G核心与845PE/GE类似。虽然是异步工作，但是FSB533的Northwood（133MHz的处理器总线频率）加上DDR333（166MHz的内存总线频率）的性能表现相当不错，到下一代的双通道DDR架构中，内存总线频率必须和处理器总线频率完全同步工作。845PE的另一个特点是采用了82801DB
ICH4芯片，支持USB2.0串行总线。
处理器支持
845PE支持一颗mPGA478接口的处理器，并且对Hyper-Threading（超线程）技术提供了支持。845GE/PE支持400/533MHz PSB（前端处理器总线），时钟频率是100/133MHz。内存控制器使用了32位的寻址，可以直接访问4GB的内存空间，845PE/GE还具有8级的命令请求深度，可以说845PE/GE已经为Pentium4处理器做了最佳优化。
内存总线
845GE/PE的系统内存控制使用了一条64位宽度的DDR SDRAM数据通道，最高支持2GB的DDR266/333 SDRAM，当使用DDR333时的内存带宽达到了2.7GB/s，845PE/GE的内存控制器支持64、128、256和512兆位的SDRAM颗粒，它具有4个banks（段）可支持x8和x16
SDRAM颗粒。主板上可以使用两个184pin的DDR DIMM，可以使用单面或双面的内存条，内存控制器能够同时打开16个页面。
AGP接口
845GE/PE芯片组的Hub接口（也就是和ICH芯片连接的通道），它支持Hub Interface1.5。能够以266MB/s的数据传输率和ICH4连接，Hub接口的工作频率是66MHz，1.5V的工作电压。845PE/GE支持1.5V工作电压的AGP2.0接口，它具有32级的AGP请求队列（request
queue）深度。
华硕P4PE BP主板

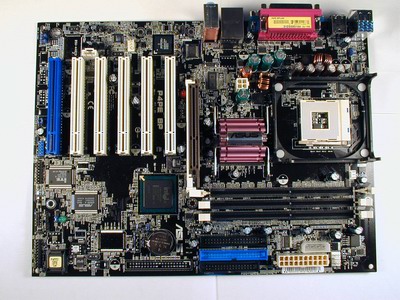

华硕P4PE BP是一款有纪念意义的主板，它取名为“黑珍珠”，因此黑色是其基本的色调，采用了黑色的四层PCB板。MCH上的散热片设计独特，一根AGP 2X/4X插槽，六根PCI插槽，最后一根PCI插槽为华硕独有的BlueMagic PCI插槽。P4PE采用了目前主流的845PE芯片组，支持FSB400/533的Pentium4处理器，支持Hyper-threading处理器。三根DIMM插槽，可以支持PC2700/2100/1600
DDR SDRAM，最大容量2GB，值得一提的是ASUS P4PE BP主板还支持355MHz的内存，虽然是非正式标准但对提高性能还是有所帮助。华硕P4PE BP主板支持3GHz以上的Socket478 Pentium4处理器。

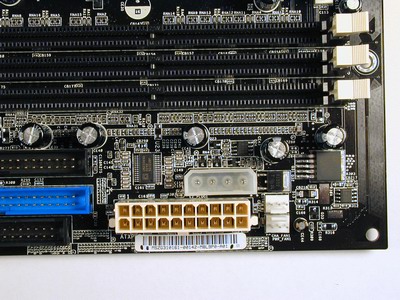

DIMM插槽采用独立供电设计，由MOSFET和多端稳压模块
构成。主板上集成了内存耦合电阻和终结电阻。除了ATX电源接口外，还可以看到ASUS的EZPlug电源接口（在ATX电源接口的上方），通过它也可以提供主板需要的额外电流。

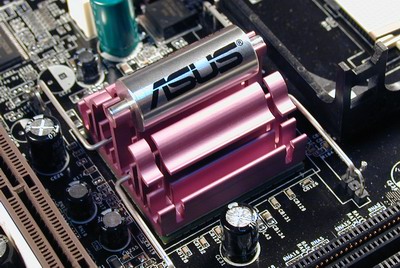

MCH上独特的散热器，华硕称之为3D散热器，在散热器的顶端有一个可以360度滚动的金属圆柱，上面有ASUS和Black Pearl（黑珍珠）字样。

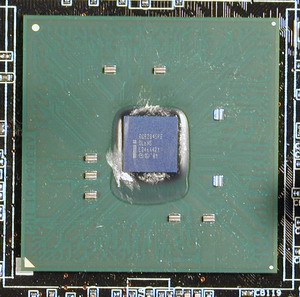

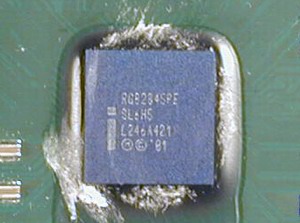

845PE MCH芯片，采用了FC-BGA的封装形式
DIE上面的字样

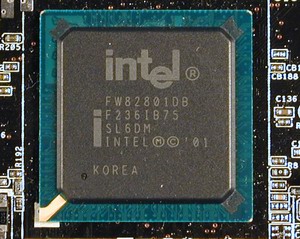

ICH4芯片FW82801DB，支持USB2.0，六声道AC’97，2个ATA100

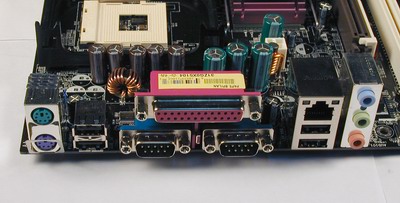

主板后面提供了2个PS/2接口，四个USB2.0接口，串口和并口，网卡接口和模拟音频插孔

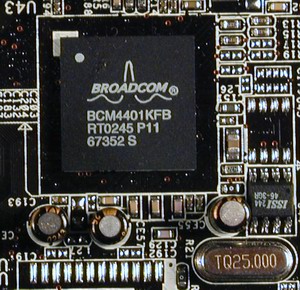

BROADCOM的百兆网卡控制芯片，带有独立的晶振，它集成了MAC和PHY功能，占用系统资源较少

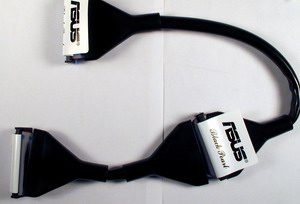

IDE电缆也与众不同，华硕称之为气流排线IDE

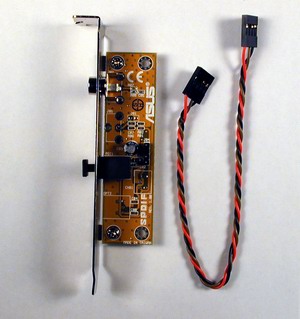

提供了SPDIF数字音频输出和光纤输出端口
“黑珍珠”的精美珍宝箱式包装

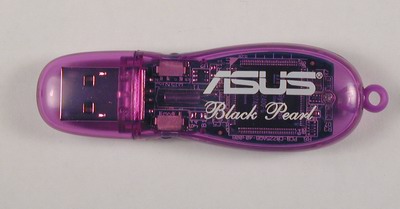

附送了一个USB闪盘，可以通过它来启动电脑
这个闪盘采用了半透明的包装盒，大小为32MB
具有收藏价值的说明书，附赠软件InterVideo WinDVD
Suite多媒体影音处理软件，包括WinDVD；WinCoder；WinProducer及WinRip四套软件。
检测出来的系统设备

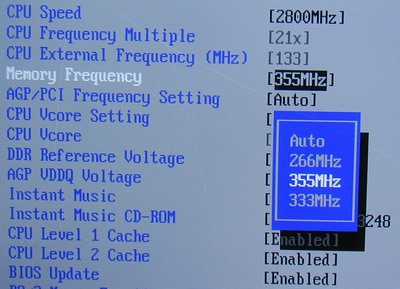

华硕主板的BIOS调节功能强大，内存频率选项包括自动，266MHz，333MHz外还有一个355MHz，给那些超频玩家更多的选择

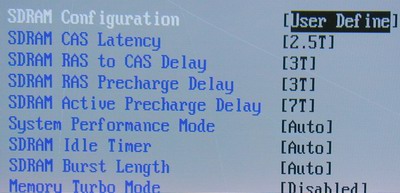

SDRAM参数配置，此外还有系统性能模式设置，SDRAM数据突发长度，内存加速模式开关

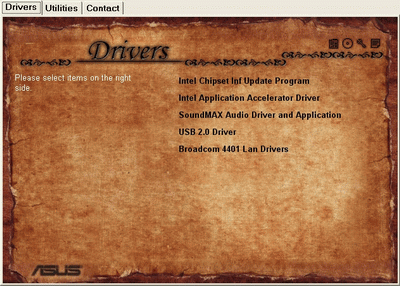

ASUS P4PE BP主板驱动安装的介面

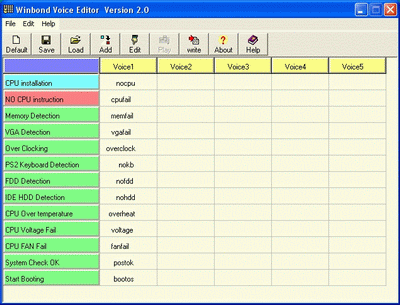

可以自己编辑系统报警的声音

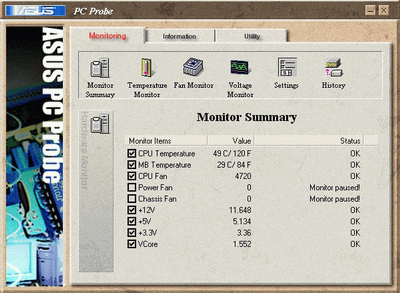

华硕PC Probe监控程序

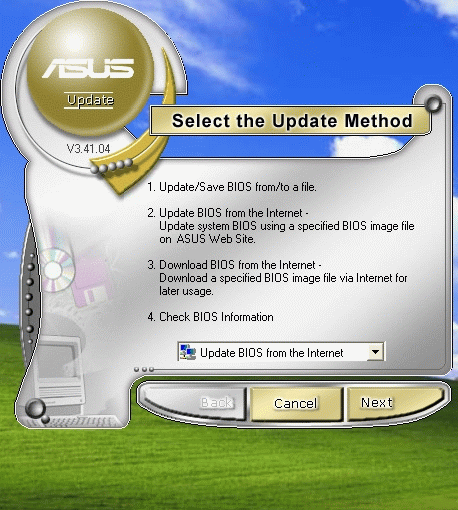

这片主板还有BIOS在线升级功能，通过上面的控制面板可以选择多种BIOS升级方式，保证了这块主板一直可以使用最新的BIOS
主板性能测试
测试平台
| CPU |
INTEL Pentium4 2.8GHz |
| 主板 |
华硕P4PE BP主板 承启CT-9EJS1主板
INTEL D845PEBT2主板 |
| 内存 |
A-DATA DDR400 256MB |
| 硬盘 |
西捷酷鱼四代 40GB，FAT32 |
| 显卡 |
Geforce4 Ti4200 8X |
| 操作系统 |
英文版Windows XP 2600 |
| 驱动 |
DirectX 8.1，显卡使用雷管40.72 |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
测试结果
cacheman内存子系统性能测试
| |
cacheman Main Memory 读性能 |
cacheman Main Memory 写性能 |
| 华硕P4PE BP主板 DDR266 |
1883.0 MB/s |
634.1 MB/s |
| 华硕P4PE BP主板 DDR333 |
2074.8 MB/s |
699.2 MB/s |
| 华硕P4PE BP主板 DDR355 |
2286.6 MB/s |
702.8 MB/s |
| 承启CT-9EJS1主板 DDR333 |
1986.7 MB/s |
643.3 MB/s |
| INTEL D845PEBT2主板 DDR333 |
2198.6 MB/s |
847.3 MB/s |
在使用DDR355时，内存的读写速度有较大提高
Pcmark2002
这是一个综合性能测试软件，由出品3DMark的同一家公司出品，可以方便快捷的测试系统的综合性能
| |
CPU |
Memory |
HDD |
| 华硕P4PE BP主板 DDR266 |
6934 |
5728 |
909 |
| 华硕P4PE BP主板 DDR333 |
6997 |
6312 |
911 |
| 华硕P4PE BP主板 DDR355 |
6947 |
6268 |
907 |
| 承启CT-9EJS1主板 DDR333 |
6934 |
6198 |
903 |
| INTEL D845PEBT2主板 DDR333 |
6831 |
6481 |
901 |
工作在DDR333模式下的华硕P4PE BP主板性能表现出色
Sysmark 2002
BAPCo Sysmark 2002类似于ZD的Content Creation Winstone，它们都是通过运行各种脚本软件来真实模拟用户的使用情况，包括键盘输入和鼠标点击的动作，这样得出的结论具有很好的参考作用。Sysmark
2002一共有两个测试项目，Office Productivity是测试常用的办公软件的性能，它包括了微软的Office软件，浏览器、杀毒工具、压缩工具等。另一个测试项目Internet Content
Creation是一个模拟网页制作的软件，它通过Photoshop制作图片，通过Dreamweaver进行网页设计，还通过Adobe
Premiere插入视频剪缉，此外还运用到了微软的媒体压缩工具和Macromeadia Flash，可以说很有代表性，体现了系统整体的多媒体性能。
| |
Sysmark2002 Rating |
Internet Content Creation |
Office Productivity |
| 华硕P4PE BP主板 DDR266 |
267 |
376 |
189 |
| 华硕P4PE
BP主板 DDR333 |
278 |
385 |
201 |
| 华硕P4PE BP主板 DDR355 |
274 |
385 |
195 |
| 承启CT-9EJS1主板 DDR333 |
263 |
359 |
193 |
| INTEL D845PEBT2主板 DDR333 |
265 |
361 |
195 |
在Sysmark 2002测试中，华硕P4PE BP主板以较大的幅度领先承启和INTEL 845PE主板
3DMark2001SE build330
这是最常见的D3D测试软件了
| |
P4PE BP主板 DDR266 |
P4PE BP主板 DDR333 |
P4PE BP主板 DDR355 |
承启CT-9EJS1主板 DDR333 |
| 640×480 32bit |
14548 |
15355 |
14607 |
14917 |
| 1024×768 32bit |
11710 |
12238 |
11900 |
12245 |
| 1600×1200 32bit |
7178 |
7267 |
7224 |
7567 |
UT2003 Demo
| |
Flyby |
Botmatch |
| 640×480 32bit |
199 |
69 |
| 1024×768 32bit |
150 |
66 |
| 1600×1200 32bit |
70 |
43 |
SPECviewperf 7.0
SPECviewperf 7.0是最新发布的专业OpenGL性能测试软件，对6.13版进行了修改，测试显卡在专业OpenGL软件中的性能。DRV-08是DesignReview的性能测试，比起上个版本来看，它具有更多的多边形顶点，这也比较耗费显示卡和处理器的资源，对处理器要求比较高。DX-07则是Open
Visualization Data Explorer的模拟场景。LIGHT-05是基于LightScape的一段测试，测试主要体现显示卡对光影的处理能力以及CPU对顶点的计算能力。PROE-01则是模拟Pro/Engineer应用环境的场景。UGS-01是模拟Unigraphics的测试，测试场景的顶点超过210万个。
| |
华硕P4PE BP主板 DDR266 |
华硕P4PE BP主板 DDR333 |
华硕P4PE BP主板 DDR355 |
| 3dsmax-01 |
7.502 |
8.076 |
8.066 |
| drv-08 |
34.75 |
40.50 |
38.71 |
| dx-07 |
27.67 |
29.10 |
28.97 |
| light-05 |
9.054 |
9.909 |
9.862 |
| proe-01 |
8.830 |
10.16 |
9.874 |
| ugs-01 |
4.450 |
4.471 |
4.466 |
显然在DDR333时性能表现最佳，这也是芯片组支持的标准分频
SiSoftware Sandra 2003
内存性能测试
| |
Int Buffered带宽 |
Float Buffered带宽 |
| 华硕P4PE BP主板 |
2618 MB/s |
2621 MB/s |
| 承启CT-9EJS1主板 |
2575 MB/s |
2584 MB/s |
| INTEL D845PEBT2主板 |
2568 MB/s |
2567 MB/s |
CPU Arithmetic Benchmark，CPU 数学运算成绩
| |
Dhystone ALU |
Whetstone FPU/SSE2 |
| 华硕P4PE BP主板 |
7305 MIPS |
1638/3730 MFLOPS |
| 承启CT-9EJS1主板 |
7288 MIPS |
1628/3726 MFLOPS |
| INTEL D845PEBT2主板 |
7994 MIPS |
1604/3713 MFLOPS |
CPU Multi-Media Benchmark，CPU的多媒体性能
| |
Integer iSSE2 |
float-point iSSE2 |
| 华硕P4PE BP主板 |
11339 it/s |
14201 it/s |
| 承启CT-9EJS1主板 |
11336 it/s |
14279 it/s |
| INTEL D845PEBT2主板 |
11205 it/s |
14134 it/s |
SiSoftware Sandra 2003新增加的CPU-芯片组和内存子系统的测试

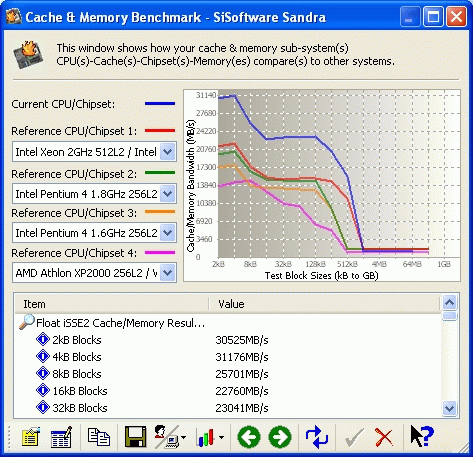

DDR266时的Cache-Memory数据传输率曲线
DDR333时的Cache-Memory数据传输率曲线

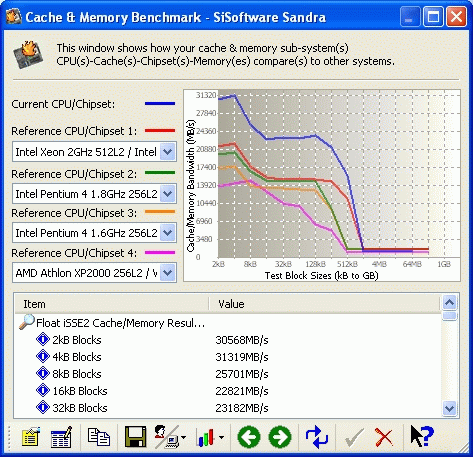

DDR355时的Cache-Memory数据传输率曲线
华硕P4PE BP主板的亮点： 采用时尚精美的外形，精美的珍宝箱式包装；Instant
Music不用进入Windows就可以听CD；CrashFree BIOS 2，当升级BIOS失败时，CrashFree
BIOS2允许用户从软盘或随机光盘恢复BIOS数据，有了这项BIOS保护功能就无需第二个ROM。 C.P.R（CPU Parameter Recall）CPU设定值恢复，如超频失败，只需重新启动就可以恢复正常设定。华硕P4PE BP主板还带有ASUS PostReporter语音报警，ASUS Q-Fan智能风扇；ASUS EZPlug；ASUS Multi-Language
BIOS多国语言BIOS；ASUS BIOS EZ Flash不需要DOS环境就可以升级BIOS。 可以说华硕P4PE BP主板以出色的性能和贴切玩家的功能设置，使之成为一款值得珍藏的主板。 |
