提起VIA的Intel处理器平台产品总是让人想起P4X266推出之际VIA与Intel的那场官司。许多主板大厂也因此不敢触及这些产品。其实，不可否认的是自VIA P4X266以来，VIA的Intel处理器平台产品都很优秀，这源于VIA积极倡导DDR内存的成功策略。从DDR266开始，到DDR333，再到DDR400，VIA的芯片组一直走在最前面。而且从P4X333起，VIA已经成功支持AGP 8x以及USB2.0等最新特性，可以说在新产品研发推出方面的快速让人佩服。
目前VIA最值得人们关注的芯片组产品要算P4X600和KT400A了。其中P4X600芯片组支持双通道DDR技术，它可以提供5.4GB/s的内存带宽，可以说是未来相当长一段时间之内提高系统内存性能的最好办法。而VIA Apollo KT400A支持DDR200/266/333/400 规格的SDRAM
内存和全系列200/266/333 MHz处理器总线的AMD AthlonXP和AMD Duron处理器，最高可以支持新一代AMD
AthlonXP 3000+处理器。KT400A可以以极快的速度存取系统内存，并在连接外围应用产品时发挥出极高的性能。KT400A的核心整合了FastStream64记忆控制组件(Memory
Controller)技术，采用前取缓冲器(prefetch buffers)的扩充配置，能缩短记忆控制芯片的存取延迟时间，不需支出双通道芯片组额外的双内存模块(twin memory modules)成本，就可显著增加内存性能。而且在3D应用环境下，KT400A也要比上一代KT400拥有高出10﹪以上的性能，同时也增加了对串行ATA的支持，并内建VIA Vinyl Audio六声道环绕音响。同时VIA的下一代南桥芯片VT8237也颇受人关注，其可以支持2个150MB/s传输速率的串行ATA接口、8个USB2.0接口、VIA Vinyl Audio六声道环绕音响、10/100M高速以太网卡以及MC’97调制解调器等众多先进特性，可让专业玩家和家庭用户的外围设备发挥出最高性能。可以说，VIA依靠自己强大的研发实力，在给竞争对手强大压力的同时，也为电脑爱好者提供着出色经济的电脑平台。
而在P4X600芯片组主板没有正式上市之前，VIA最强大的P4芯片组无疑就是P4X400了。这是一款可以支持DDR400内存规格的P4芯片组产品，支持Intel Pentium4 400MHz/533MHz前端总线处理器、AGP 8x、ATA 133、USB 2.0等技术，南北桥之间通过8X V-Link总线连接，数据传输速率达到了533MB/s。其主要功能如下：
支持Intel 400/533MHz前端总线Pentium4处理器
支持AGP 2X/4X/8X
最高支持3.0GB DDR200/266/333 SDRAM
南北桥之间采用了8X V-Link（带宽533MB/s）互连
支持ACR（Advanced Communications Riser）标准
整合6声道AC-97音效处理器
整合MC-97 Modem
整合10/100 Ethernet MAC
支持ATA 33/66/100/133
支持USB 2.0，6 USB端口，UHCI兼容
兼容ACPI/OnNow高级电源管理
采用664针BGA封装VT8754北桥芯片和487针BGA封装VT8235南桥芯片
P4X400与P4X600的规格特性比较如下：
|
VIA P4X400芯片组 |
VIA P4X600芯片组 |
| 支持处理器 |
Intel 400/533MHz前端总线Pentium4处理器 |
Intel 400/533MHz前端总线Pentium4处理器 |
| 支持内存类型 |
DDR 400/333/266/200 |
DDR 333/266/200 |
| 内存通道数目 |
1 |
2 |
| 最大内存容量 |
4GB |
8GB |
| 内存带宽 |
3.2GB/s |
5.4GB/s |
| 支持AGP规格 |
AGP 2X/4X/8X |
AGP 2X/4X/8X |
| 南桥芯片 |
VT8235 |
VT8235 |
| IDE接口界面 |
Ultra ATA133/100/66 |
Ultra ATA133/100/66 |
| 支持USB |
6 x USB2.0 |
6 x USB2.0 |
| AC'97 |
支持 |
支持 |
| 以太网 |
支持 |
支持 |
| PCI总线 |
v2.3，最高支持6条 |
v2.3，最高支持6条 |
今天我们拿到的是一款来自承启科技的P4X400主板，型号为SUMMIT
9VJL3。承启科技股份有限公司成立于1986年，总部设在台北，在全球建立有11家分公司。在将近20年的发展过程中，承启一直致力于计算机板卡产品的研发和销售。根据大陆市场的不同需求，承启开发出了ZENITH天擎系列、APOGEE天极系列和SUMMIT系列三种市场定位的主板，让发烧友客户、普通客户和OEM客户有适合自己的选择。
下面就先来看一下这款承启SUMMIT 9VJL3主板的外观。
包装盒符合承启主板一贯的特色，非常的简洁明了，中央详细的标明的主板的型号和一些规格特性。

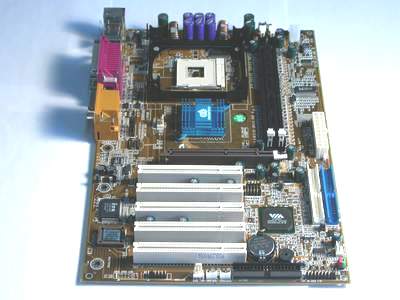

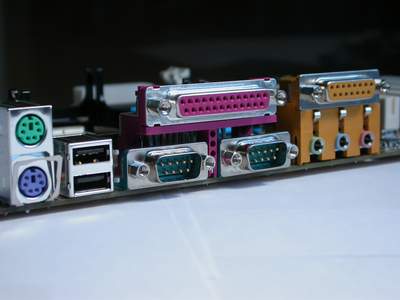

这款主板采用略窄一些的板型设计，黄色的PCB板，整块主板的用料充足，元件布局合理，做工相当不错。板上共有2条DIMM插槽，可以支持DDR400，最大支持3GB。CPU供电回路采用三相设计，主板上还有五个PCI插槽，提供了最大的扩展空间。下面是接口部分细节。

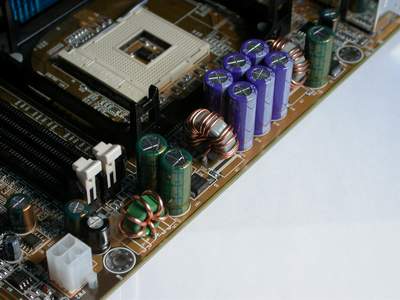

下面是主板供电电路部分。

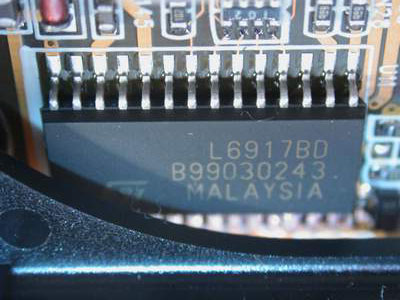

在供电电路上，承启还选用了一块韩国ST公司制造的电源主控芯片，型号是L6917BD。这是一颗双向控制芯片，可以实现5bit可编程双向控制，符合VRM 9.0标准，相对于常见的Intersil或者Setech控制芯片而言，ST L6917BD在开关频率上相对较低，为600KHz。

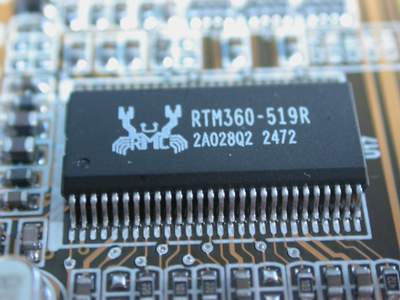

这是主板上由RealTek公司推出的时钟发生器芯片，型号是RTM360-519R，使得系统外频可以逐MHz调节。

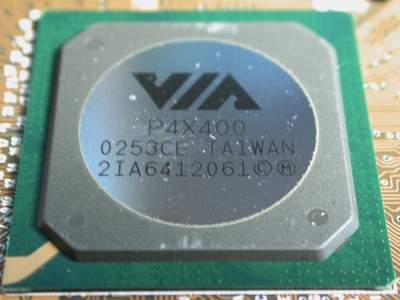

这就是CE版本的P4X400北桥芯片。
熟悉VIA产品命名规则的朋友都清楚，VIA在刚刚推出一款产品时往往以CD版本作为标记，当产品逐渐成熟，修订若干小bug以后，就会冠以CE字样。所以说CE版本会更加成熟和稳定。这次P4X400的推出也不例外，当人们刚刚拿到P4X400主板的时候，发现这款主板并不像想象中的那样完美，问题还是出在对DDR400内存标准的支持上，甚至可以说无法支持DDR400。有的主板将内存频率设定在400MHz则无法启动，有的可以启动但是测试成绩甚至比使用DDR333时还要低。在咨询了相关主板厂商的有关的技术人员之后，得到的回到是，为了保证产品的稳定性，产品设计的时候采取了较为保守的策略，而且用户使用的DDR400内存需要是通过VIA认证的产品，比如三星、Winbond等品牌内存。即使这个解释是真实的，那至少也说明P4X400芯片组的兼容性存在某些问题。在这种情况下，VIA推出了CE版本的P4X400芯片，从而使得P4X400芯片组的兼容性得到大幅提高，更加的成熟和稳定。

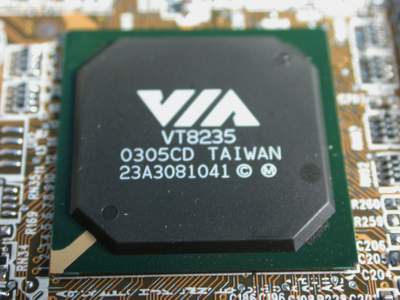

VIA的VT8235南桥芯片是一款功能强大的南桥芯片。首先，VT8235是第一颗支持USB 2.0的VIA南桥芯片，不过USB2.0早已不是什么新鲜事儿了，早在P4X333时代就曾出现。除了我们都已经了解到的USB 2.0、ATA133和6声道音频输出能力以外，VT8235带给我们的最重要改进就是V-Link技术。所谓的V-Link技术是VIA制订的HDIT规格中最重要的技术之一，由于VIA将USB、IDE和PCI设备都设置在了南桥，所以必须要将南桥和北桥的带宽提升，原先P6的GTL+总线结构的通道只有33Mhz频率，133MB/s带宽，所以VIA采用了他们自己的连接技术V-Link模式，通过V-Link模式，系统可以得到32-bit，66MHz或者133MHz频率的速度，带宽扩大为266MB/s甚至533MB/s，这样就可以保证IDE和PCI并发最高速度下也不会产生瓶颈。过去VIA一直采用的是266MHz模式，这个模式可以应付一个ATA133和一条PCI32/33总线的稳定运行，但如今高带宽的USB 2.0出现了，高达480Mbps的带宽需要足足60MB/s的带宽，而且还不是象ATA那样一个时刻只能让一个ATA设备运行，所以原先266MB/s的V-Link技术就自然而然上升了一个档次，提高到了533MB/s，最大限度保证系统各个外设拥有足够宽的运行道路。

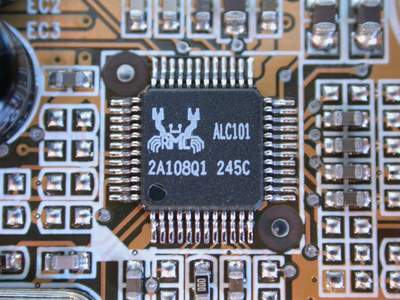

这是主板上采用的由RealTek公司推出的ALC101音效芯片，只能支持两声道输出。前面我们已经介绍过，VIA VT8235南桥芯片整合有6声道音频单元，只需配合外部codec芯片即可实现6声道模拟/数字输出。而承启却只是采用了ALC101音效芯片，应该是处于成本的考虑。不过在P4X400这样强大的平台上，我们认为搭配ALC101不太合适，使得整块主板的音频输出部分成为了鸡肋。

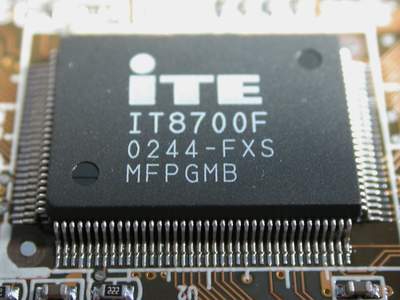

这是主板上负责I/O的芯片。

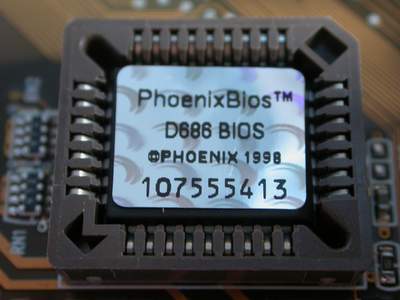

这是主板BIOS。
下面就进入测试阶段，体会一下P4X400芯片组的强大性能。测试平台如下：
| 硬件测试平台 |
| 主板 |
承启SUMMIT 9VJL3 |
| CPU |
Pentium4 1.6GA（超频到2.1GA） |
| 内存 |
256M KINGMAX DDR400 |
| 硬盘 |
希捷酷鱼IV 40GB |
| 显卡 |
太阳花GeForce4 MX440-8x |
| 软件测试平台 |
| 操作系统 |
Windows XP |
| DirectX |
版本8.1a |
| 测试软件 |
SiSoft Sandra 2001te Professional
Business winstone 2001
Content Creation winstone 2002
ZD's WinBench 2000 VER 1.1
PCmark2002
Science Mark V1.0
SPECviewperf 6.1.2
QuakeIII Arena
Superpi
3Dmark2001SE |
开机之后进入BIOS，将内存频率设定为400MHz，进入系统一切正常。先来看看系统整体性能的测试。首先是SiSoft Sandra 2001te Professional的测试，这是一个很直观的测试软件，它会给出不同性能系统的分值和受测系统作对比。我们主要测试其中的三项，CPUBenchmark是测试CPU整数运算和浮点运算，CPU Multi-Media是着重测试CPU的多媒体性能，Memory Bandwidth Benchmark则是测试内存带宽性能的。结果如下：
| CPU benchmark |
Dhrystone Alu Mips |
3968 |
| Whetstone FPU Mflops |
2587 |
| CPU multi-media benchmark |
Integer aEMMX/aSSE |
8402 |
| Floating-Point aSSE |
10185 |
| memory benchmark |
RAM Int Buffered aEMMX/aSSE Bandwidth |
2278 |
| RAM Float Buffered aEMMX/aSSE Bandwidth |
2255 |
可以看到，DDR400的内存项成绩与DDR333相比，提升在5％左右。接下来是Business winstone 2001和Content Creation winstone 2002的测试结果，测试结果如下：
| Business winstone 2001 |
54.2 |
| Content Creation winstone 2002 |
24.3 |
然后是磁盘性能的测试，看一下ZD's WinBench99的测试结果，在这里将测试结果分割开来显示：
| Business Disk WinMark 99 |
10200 |
| High-End Disk WinMark 99 |
23700 |
| Business Graphics WinMark 99 |
482 |
| High-End Graphics WinMark 99 |
1230 |
最后是PCmark2002，分别测试CPU、硬盘和内存共三项。成绩如下：
| 测试项目 |
得分 |
| CPU |
5112 |
| 内存 |
5057 |
| 硬盘 |
1010 |
下面是一些有着专业用途的软件方面，看看系统在这些软件的测试当中的表现是怎样的。首先是Science Mark的测试，结果如下：
| Science Mark Score |
108.31 |
| Simulate Liquid Argon at
140K（s) |
85.7 |
| Primodia(s) |
189.2 |
| Qmc(s) |
310.6 |
然后是Superpi，运行104万位圆周率的结果是80秒。
接下来是3D性能的测试。首先是SPECviewperf测试结果，在这个测试当中共有6个场景需要运算，这六个场景的测试结果如下，得分越高越好。
| AWadvs-04 |
75.63 |
| DRV-07 |
20.28 |
| DX-06 |
28.62 |
| Light-04 |
8.029 |
| MedMCAD-01 |
20.35 |
| ProCDRS-03 |
13.57 |
下面是Quake III Arena游戏性能测试，测试当中使用DEMO001，结果如下：
| Fastest |
295.3 |
| High Quality |
242.8 |
| 1024*768*32 |
171.6 |
最后是3DMARK2001SE的测试，结果如下：
| 1024*768*16 |
7563 |
| 1024*768*32 |
6892 |
| 1280*1024*16 |
6708 |
| 1280*1024*32 |
6165 |
| 1600*1200*16 |
5904 |
| 1600*1200*32 |
5077 |
从以上这些测试成绩来看，这款承启的P4X400主板的性能还是比较令人满意的，在使用KINGMAX
DDR400内存条的时候，系统非常稳定，在整个测试过程中没有出现任何异常情况。当内存工作在400MHz频率下的时候，相比333MHz内存性能提升平均在5％左右，虽然不是很明显，不过3.2GB/s的内存带宽可以帮助整个系统性能得到提升却是不争的事实。结论： 当然，这款主板的附加功能不是很多，不过SUMMIT系列主板就是承启主板产品中定位最低的一档，因此，在这个系列的主板中承启通过减少附加功能来控制成本也是一件很正常的事情。目前这款主板的价格仅为599元，可以说是现在P4X400主板中最便宜的一款。因此，对于那些对主板附加功能没有过多要求，只是想组建一个性能强劲工作稳定的系统的用户而言，这款承启的SUMMIT
9VJL3主板还是一个很不错的选择的。 |
