也许大家在微星出品的VTP系列多媒体显卡上看到过那种四四方方小巧的固态电视调谐器吧，那么它究竟是怎么一回事呢？今天，微星送测的这块TV-@nywhere电视卡将告诉我们一切！
在微星板卡大家族中编号为MS-8876的电视卡有个好听的名字：TV-@nywhere，意即——“TV
at Anywhere”（电视，无所不在），从TV-@nywhere的个头看，比起通常的电视卡要小一号，这主要归功于其精心的三个特色设计：数字电视高频头、CX23881全功能单视频芯片以及超薄红外遥控器。下面我们就一个个依次介绍过去。

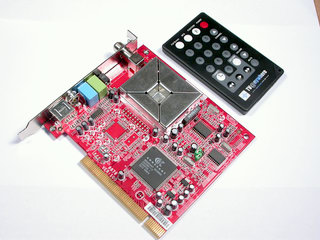

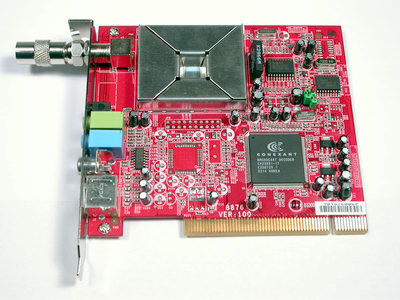

TV-@nywhere仍然按照传统的电视卡布局，Silicon Tuner高频头位于PCB左上方，而Conexant视频处理芯片位于板卡偏右下角位置，其余地方为耦合电容、供电模块。整体做工严谨，火红的PCB色也属于MSI的老传统了。
电视卡核心主体

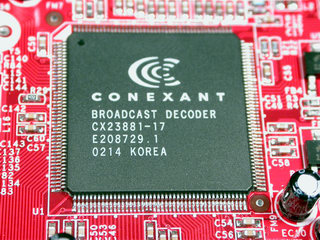

主视频芯片为Conexant（科腾讯）的176-pin

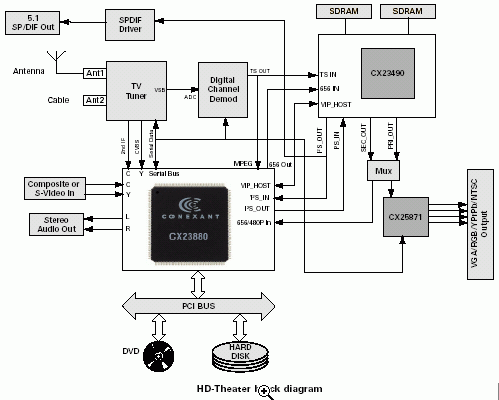

TQFP封装的CX23881芯片，它是一颗10bit数字视频解码单芯片，支持数字视频/音频流（I2S）的输入/输出/捕获（录像）等全方位功能，支持全球广播音频译码功能，支持未来的HDTV数字电视/宽带视频和PAL/NTSC/SEXAM全制式格式信号。内置2D
Comb
filter*（二维梳状滤波器）、VIP象素引擎、MPEG转换回放和双DAC音频数模转换器。我们看到CX23881比起前辈BT878A更胜一筹，要知道BT878A
ADC只有8bit啊！而CX23881却有10bit，同时DMA模式接口吞吐率也达到了80Mb/s，从而充分保证了色彩丰富不失真。2002年初CX23881千颗单位采购价为17美元，价格不菲。
878A和CX23880/23881性能对照表

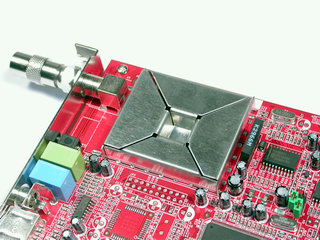

这就是内置Silicon Tuner的高频头，其实质是固体金属矽调谐器，用来取代原来的模拟高频头，因此可以做得十分迷你，理论上具备频道数目多、频率接收稳定、能耗低、适于大量生产的优点，但是因为工作频率较高，因此散发的热量也十分可观。外部包裹的金属起到两个作用：屏蔽杂讯降低干扰以及辅助散热。

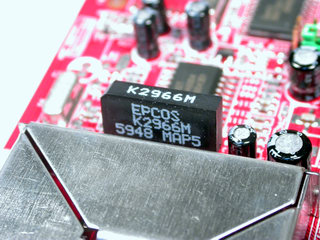

黑色SIP5K四方封装的EPCOS K2966M，图像载波频率38.9MHz，为数字高频头提供PAL
SECAM B/G/D/K/I制式的中频声表面波滤波器。有了它频率就不会漂移，影像更清晰。以前我们在3Dfx出品的VooDoo
TV200电视卡上见到过，算较常见的电视元件。

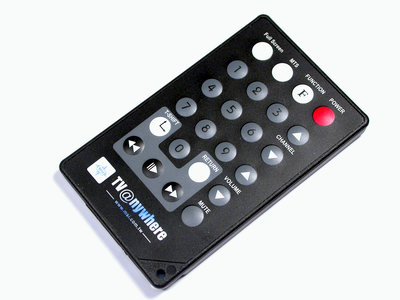

迷你红外遥控器，真是非常轻薄小巧，长×宽约为9×5.5cm，厚不过0.6cm，薄膜式按键，采用CR2025钮扣电池，这也是TV-@nywhere的与众不同之处。

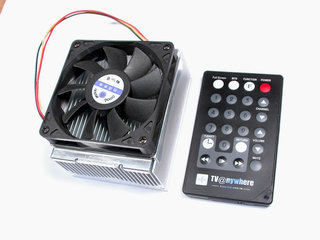

和普通的P4风扇作对比，由此可以看到遥控器到底有多苗条了，关于这个遥控器我要说几句，特色是真的鲜明，但略宽了点……好像不如某些苗条的电器遥控器舒适，而且薄膜按键属于轻触式按键，虽然省力却没有手感，一旦坏了维修也比较困难。
板上元件挨个捉

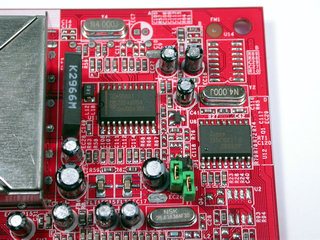

电视卡PCB右上部分是视频音频调整解调元器件的大集合，我们看到有三个晶振来保证各部分工作配合得井然有序（因为共用晶振会导致信号传输产生问题）。同时有两个跳线让电视卡选择输出何种制式信号。

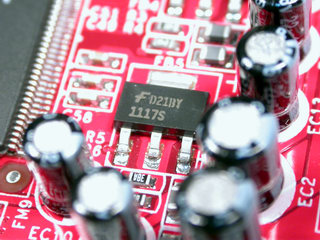

CX23881右边有两个线性低压差电调整器，负责DC-DC的变换，和周围的电容组成LOD阵列为3.3V的视频核心供电。

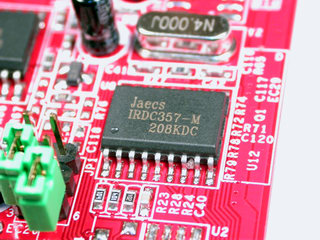

再上面就是Jaecs（容得电子）的IRDC357-M，18PinSMD红外解码IC，可以接收NEC6121/2格式的红外线编码信号，排序并类输出，简单地说，它是负责接收红外信号并解码配合软件控制电视卡干活的一个东东。

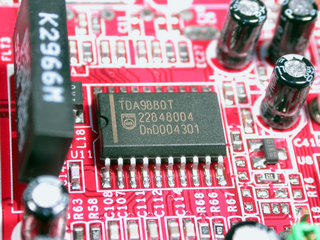

SO20封装的TDA9880T是PLL锁相环回路中用于FM以及视频信号的解调器，作用是检波、增益控制、稳定输出信号。

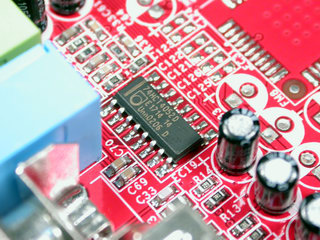

754HCT4052D是飞利浦出品的16Pin脚双重四通道类比输出选择器件，换句话说这个高速Si门CMOS阀门能将（单通道中）两个信号合并成一个。

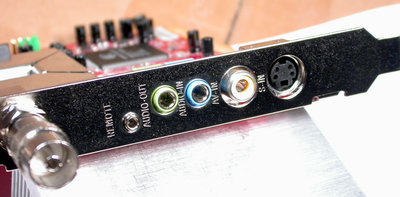

电视卡的接口（从左到右）包括同轴电视接口/红外线遥控接口（REMOTE）/音频输出/音频输入/AV视频输入/S视频输入，比较齐全。这么多接口能充分保证普通用户连接视频源进行视频采集和录像的需要。

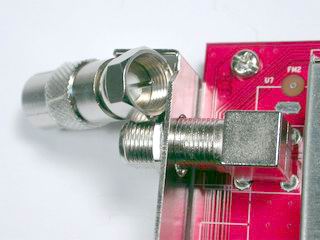

电视天线的连接头采用分离式接头，其作用是方便用户安装，比如在某些挡板特别窄小的机箱内可以把延长头拆下来，等安装好电视卡后再拧上去，避免因为接头太长装不上去。

其他附件包括立体声音频线、S端子线和红外遥控接收线等。
安装

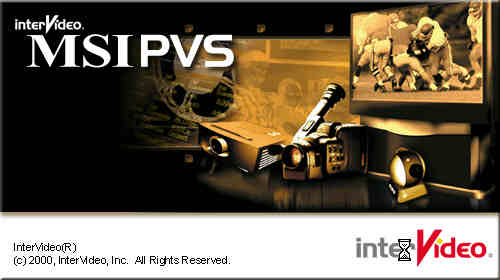

首先是软件部分的安装，详细过程请看这里，笔者不再傫述。TV-@nywhere的TV接收/采集软件是由InterVideo
OEM定制的WinDVR软件，微星称之为MSI PVS（Personal Video
Station），其界面如下：
不过需要说明一点，在XP下安装最好选用MSI网站提供下载的2.0.34.126版本的WinDVR，否则容易出现频道跳动无法选择的问题。相应的TunerDriver底层驱动版本为2.3.7.5。
至于软件功能，WinDVR有什么，TV-@nywhere就能干什么，比如即时录影（Real
Time）功能、时间平移（Time-Shifting）功能、支持电子节目功能表（EPG：Electronic Program
Guide）、预约节目录像功能（Scheduling）以及电视频道预览（Channel
Surfing）、节目影像撷取（Capture）、影像视窗缩放（Display
Window）、支持拖曳播放（Drag&Drop Playlist）等。

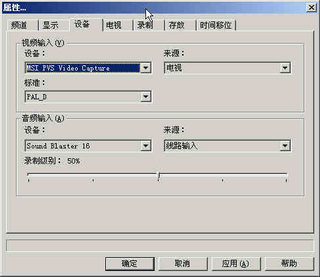

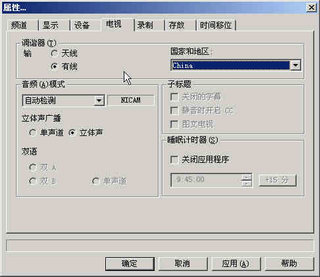

视频输入标准格式一定要选择PAL_D，否则收不全所有的电视节目！切记切记，不知道为什么MSI送测的这块电视卡硬件跳线默认为NTSC制式，笔者没有收全电视查看说明才改过来。
此外，调谐器选择输入应为有线，然后打上WinDVR的频道补丁，这下就有近100个频道可供选择了（否则只有五十来个）。

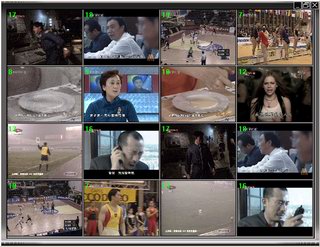

十六画面电视墙功能
画面效果
注：测试显示器为Dell992

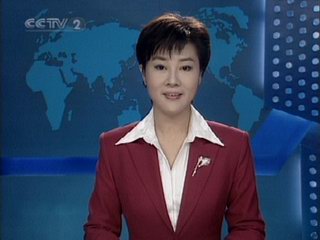

新闻联播一向能测试电视卡表现静止画面的效果，这里我们看到图像清晰，轮廓分明，基本没有混色。

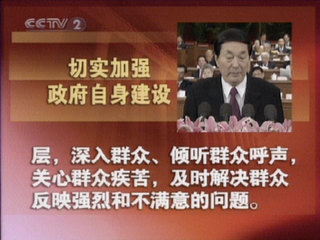

朱总理最后一次作报告了，他也是笔者最为崇拜的一个人，我衷心希望每一位领导都能做得像朱总理一样出色。

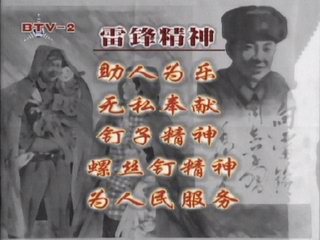

雷锋精神是Do IT而非Speak
IT，这张截图和上一张主要看字符效果的。

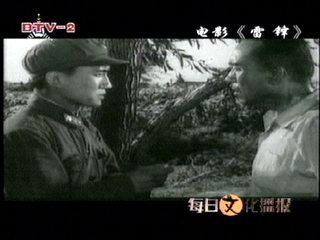

边测试边把电影雷锋又看了一遍，雷锋精神的确值得发扬，我为人人最终社会才能人人为我，虽然老片质量不算好，但电视卡灰阶过渡仍然表现得很好。

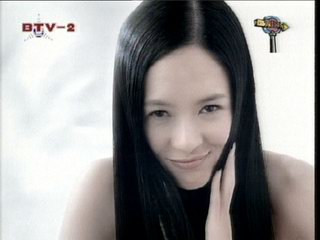

这位想来大家都认识……

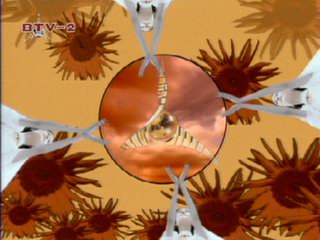

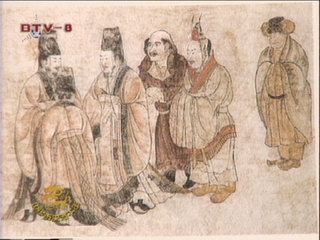

总体上说，信号好的几个台都比较清晰，TV-@nywhere的表现不错，清晰，锯齿毛边较少，应该说内置梳状滤波器起到了很大作用，但是个别台画面偏暗，建议NV显卡用户打开数字振动功能效果应当要好不少。

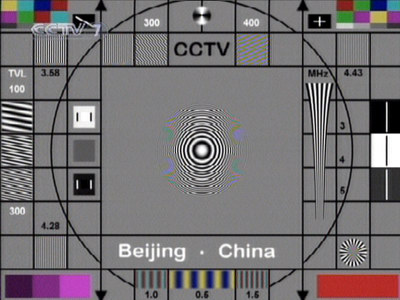

我们从测试图可以看出，梳状滤波还是比电视盒要差，亮色分离不够（400处的方块），但垂直条束5处才开始模糊，说明水平清晰度有350线，这点做得比源兴幻影版要好。
结论：
微星TV-@nywhere电视卡用了比较先进的设计，做工精细，体型小巧，收视效果不错，因此算一款性能中上的电视卡，但白壁微瑕，缺点也是有的，一个是内置的WinDVR对应CCTV有线电视的频道表不全，就算打完频道补丁依然有两个台没收到，这点不如笔者目前正在用的佳的美电视盒，第二个是采用了Silicon Tuner后造成整体发热严重，开了机箱壳看电视一小时后摸高频头金属外壳居然颇为烫手，希望下一个版本有所改进。
附：关于CX23881内置2D梳状滤波与普通电视卡较简单的亮度陷波＋彩色梳状滤波的区别请看这里。
|
