第一次亲密接触——移动PC i-Buddie A907大拆解
【原创】
2003年03月07日09:12
【文章简介】
移动PC采用台式机硬件却能保持笔记本的身段，其内部结构广大用户知之甚少。本次小熊湖北独家拆解i-Buddie A907全程报道将引领您历览内里乾坤…… (1420 字) |
前几天的i-Buddie A907试用手记中东东将这款移动PC从硬件到软件作了详细介绍，可是有网友反映说，性能是了解了不少，可是对移动PC区别于笔记本的关键所在——内部的台式机硬件和架构布局却不甚了了。于是早就忍不住手痒的东东在取得老编许可下，终于可以下叉子了。

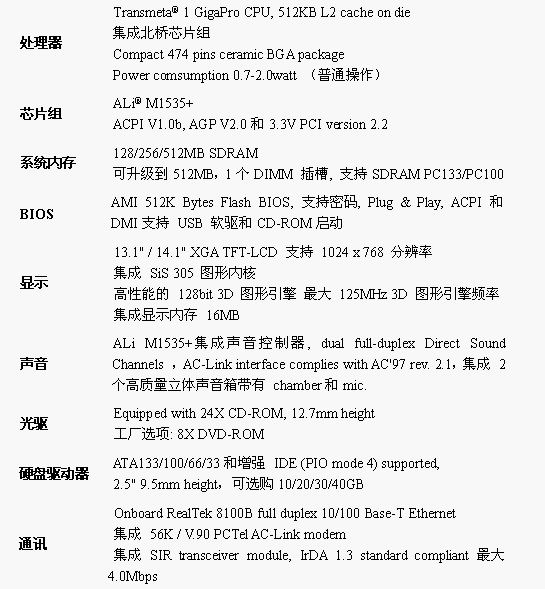

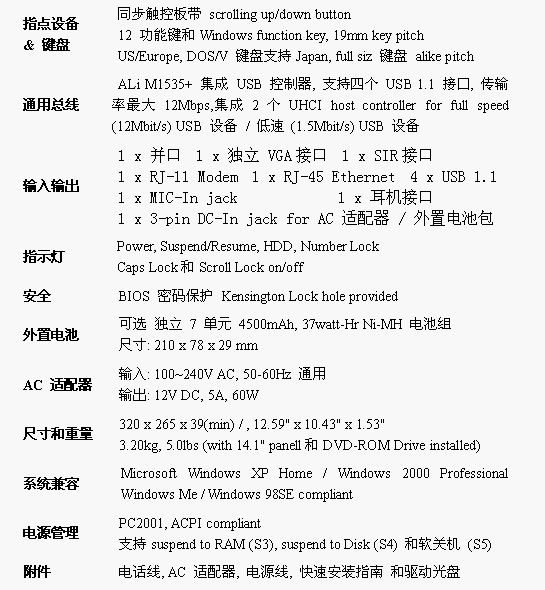

首先，我们还是来看看i-Buddie A907的具体配置。
i-Buddie A907移动PC移动PC采用的是Transmeta(全美达) 5600 处理器标配了128M内存、20G硬盘、24X CD-ROM及14.1寸XGA TFT超大液晶显示屏，Ali M1535+ 芯片组主板集成了SiS305显示芯片，AC ’97声卡（兼容AC97 2.1规范），内建的SiS 302芯片, 支持 AV/SV video视频输出；还集成了10/100Mbps网卡和56K Modem。

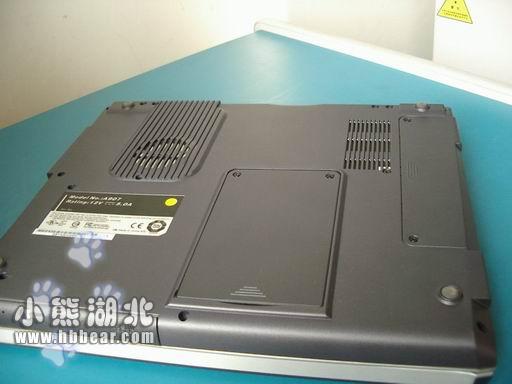

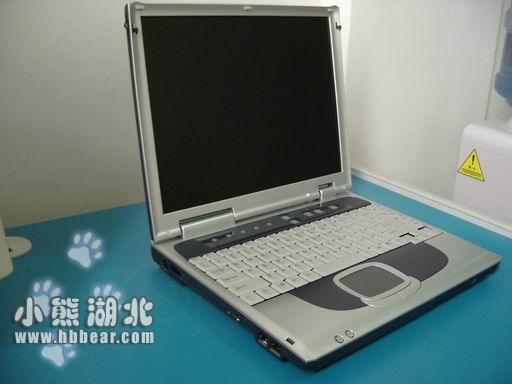

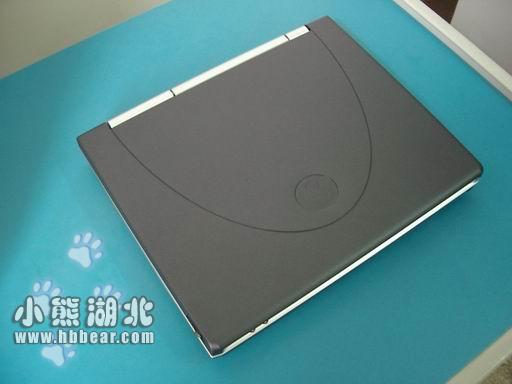

整体外观

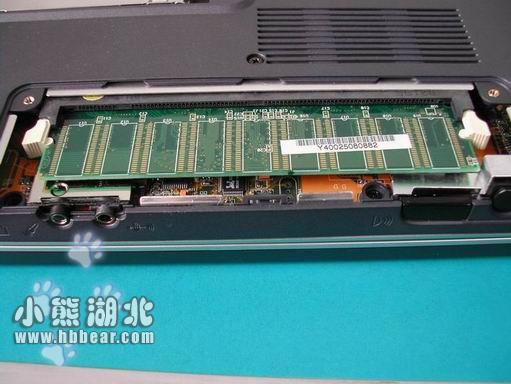

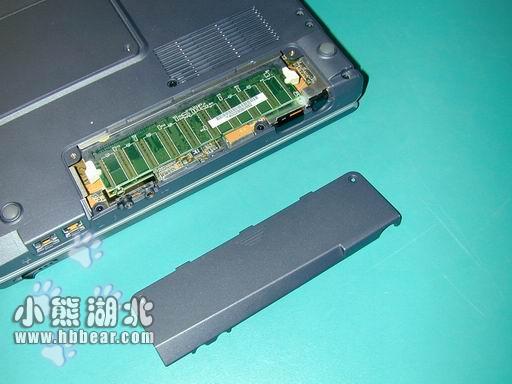

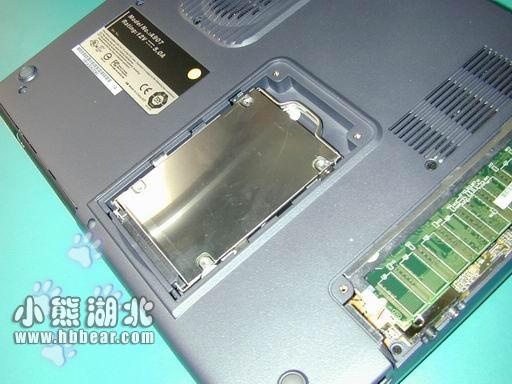

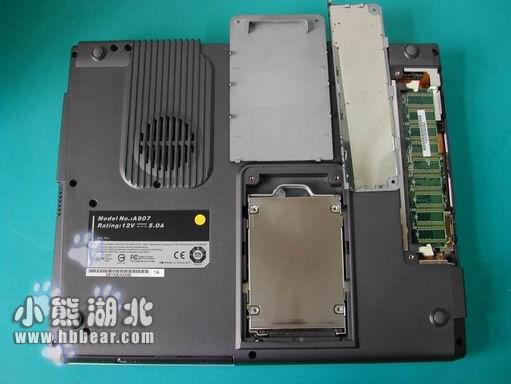

《硬件观察》中东东介绍过的硬盘和内存的背盖被率先拿下。

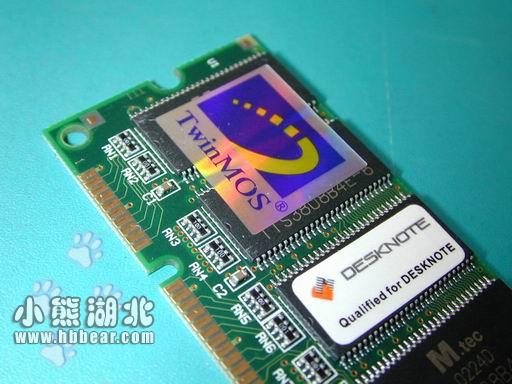

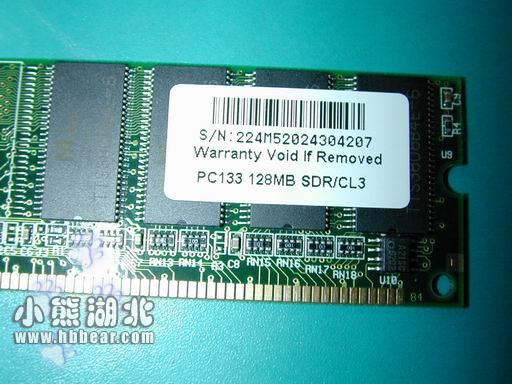

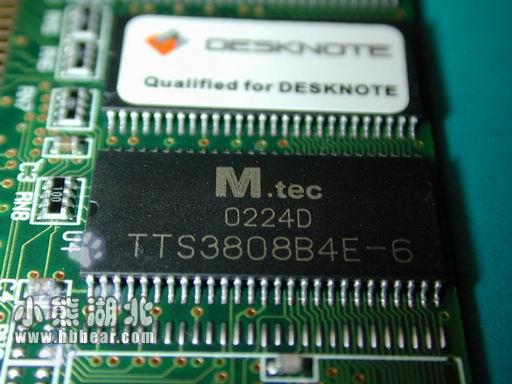

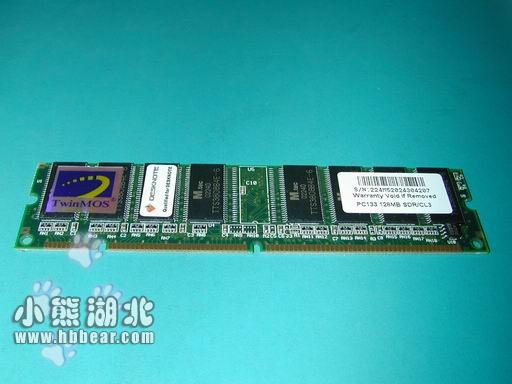

内存采用TwinMOS 128MB PC133 SDRAM，是勤茂公司为移动PC专门量身打造的高性能内存。老编宝刀不老，临时客串摄影居然拍的如此清晰。

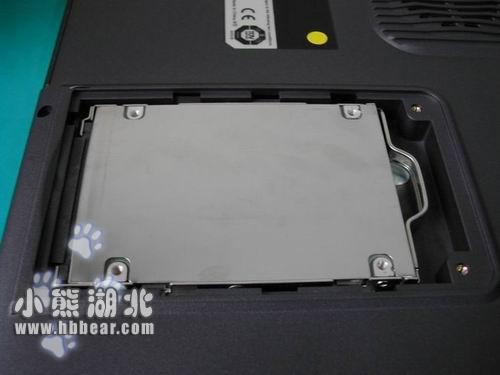

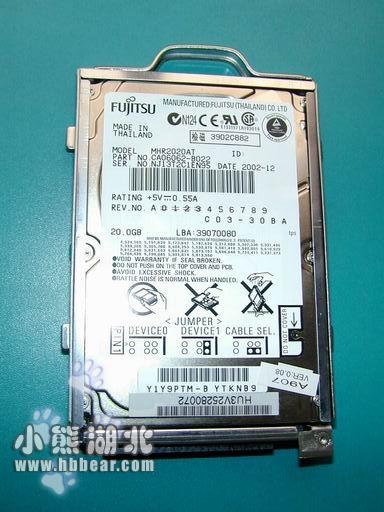

硬盘插拔方式采用抽拉式，硬盘外套有一个金属屏蔽盒，除了屏蔽作用外，顶部的拉环方便用户插拔娇贵的笔记本硬盘。硬盘采用的是FUJITSU 20G笔记本硬盘，从标贴上可以看得到产地是泰国。 拆卸机壳过程中要注意两处的螺丝不要遗漏，一是笔记本硬盘仓里圆形小标贴下藏有一颗小螺丝；一是机身背脊处的串并口及显示输入端口的固定螺丝，这里的六角形螺丝最好用小号套筒拧下。

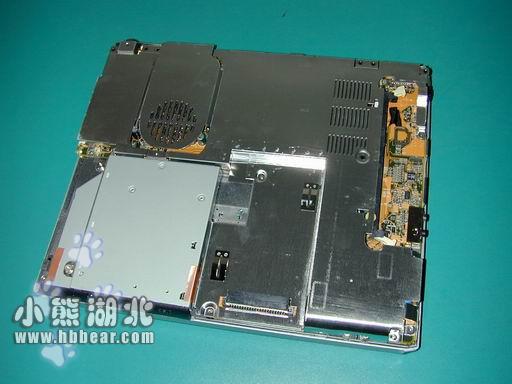

 拧下数不清多少的长短螺丝后，i-Buddie A907的背壳终于被整个揭开，同时映入眼帘的是一大块银光闪闪的金属屏蔽层。

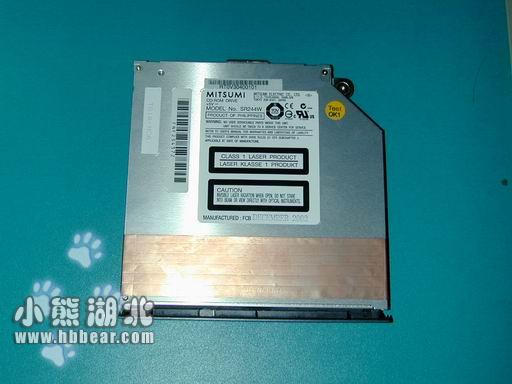

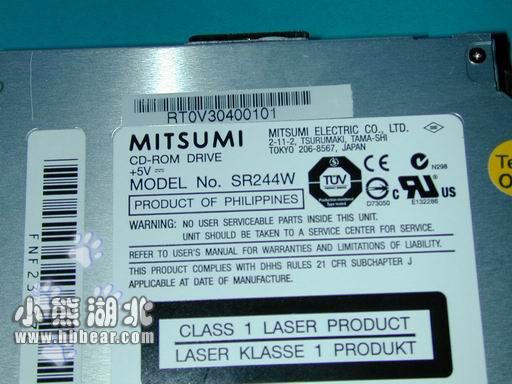

 机壳卸下后，未用螺丝固定的光驱以可轻松拆下。至此，我们才得以见到这MITSUMI笔记本内置式光驱的尊容，24倍速，产地菲律宾。

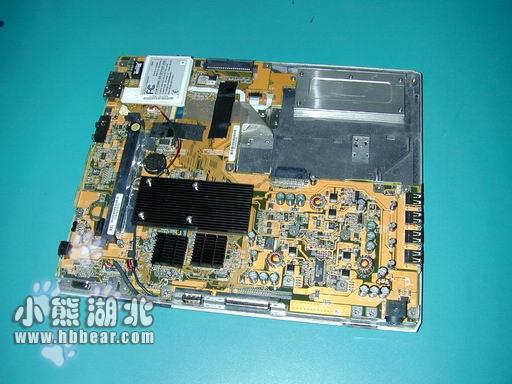

一不做，二不休，掀掉整块金属屏蔽层，我们望眼欲穿的集成主板千呼万唤始出来。

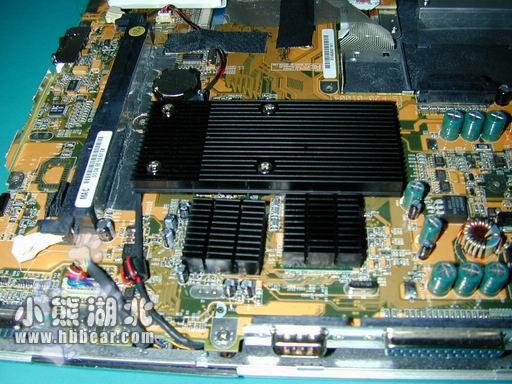

从散热片的形状不难看出上方稍大的长方形散热片下应该就是CPU了，而下方两块一寸见方的小散热片下向来就是南北桥的芯片组了。

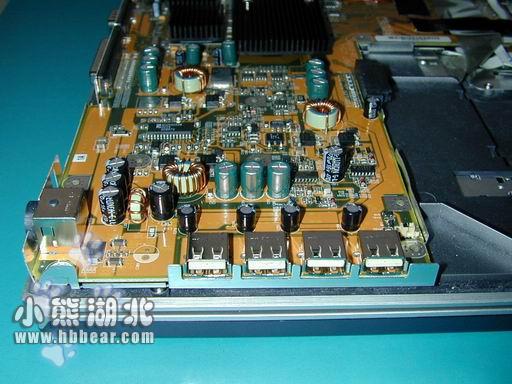

大量高品质的电容线圈组成的供电组有力的保证了整机高速稳定的运行。

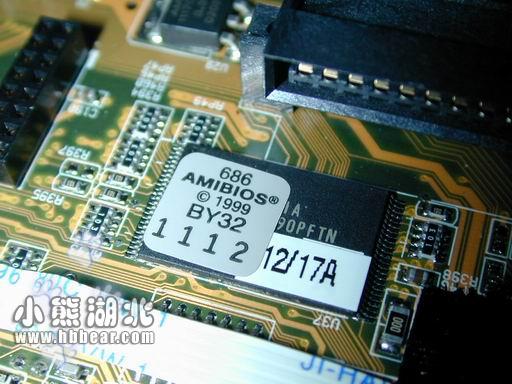

麻雀虽小，五脏俱全。喏，这不就是我们非常熟悉的AMI BIOS芯片。

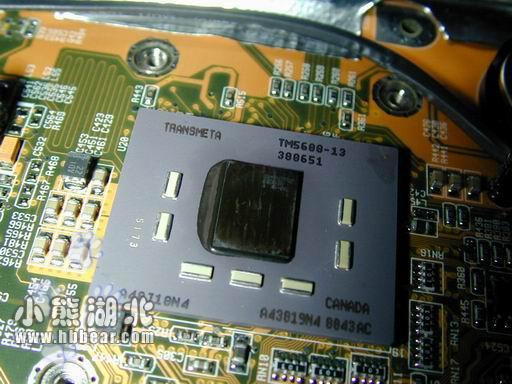

终于到了这次拆解的最后一步，揭掉最后一块遮羞布，Transmeta处理器再也无所遁形。编号复杂难懂，倒是产地加拿大清楚明了。

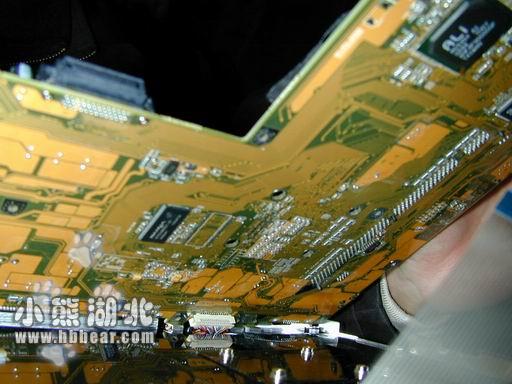

这块为i-Buddie A907搭配Transmeta处理器所特制的Ali M1535+ 芯片组主板采用高度集成的双面板设计，抬起主板看看反面，印有ALi字样的芯片组赫然在目。
经过东东一番大兴土木，i-Buddie A907被大卸八块，尸横遍野。全面爆光下不知您是否看清了呢？
以下省略东东挥汗重组1000字……
希望此次小熊湖北领先业内的独家地全程报导移动PC大拆解，能让广大用户在领略i-Buddie A907优良性能之后，对移动PC有别于台式机和笔记本的硬件结构和内部布局有个全面而感性的认识，则不枉东东辛苦一场！阿门！
