A980作为一款能够自己DIY的移动PC，开创了移动PC自己动手按需搭配的先河。虽然这个创意并没有多大技术含量，但从应用的角度来说还是有所创举的。我们今天就从西安讯怡拿到这款机型，把整个安装过程呈现给大家，看看这款能够自己DIY的机器的魅力。这部移动PC主要分成三大部份，分别是主机,屏幕以及升级使用的显示卡 ，我们可以分开购买任何一部份，但是屏幕及升级显示卡 只能配合这台移动PC的主机使用，无法安装到其它机型或其它厂牌的计算机上。
下面我们将依照主机安装/升级,屏幕安装/升级以及显示卡 升级的顺序向您演示这台移动PC各部份安装/升级的方法,在开始进行安装/升级之前,请注意下列事项:
1. 请先将计算机关机并移除电源 接头及相关外围设备
2. 计算机的硬件组件对于静电非常的敏感，而人体往往带有一些静电，这静电会对这些半导体组件造成破坏性,让计算机无法使用。建议你在开始安装/升级前，做好消除静电的措施(例如触摸大型金属,带上静电环等等)。
机器的零部件组成:

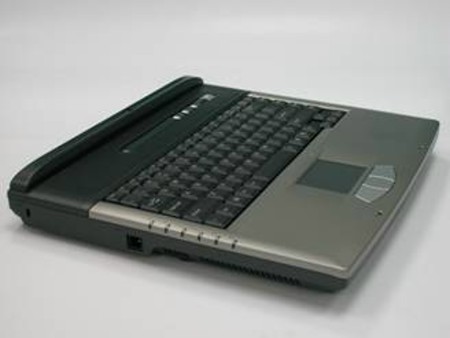

这台计算机的主机有二种销售形式，分别是整机 (Full System without Panel)及空机(Barebone system without
CPU, Memory, Optical device, Hard drive and Panel),如果你是购买空机(Barebone)的机型,你可以依照下面表格内的规格,挑选及购买你需要的零件,才能开始安装这台计算机，这就更多了一些个性的选择。
品名
项目
说明
中央处理器 (CPU)
□ Intel P4 CPU, 128KB L2 cache,
<>
Willamette 核心
□ Intel P4 CPU, 256KB L2 cache,
<>
Willamette 核心
□ Intel P4 CPU, 512KB L2 cache,
<>
Northwood 核心
□ Intel P4 CPU, 512KB L2 cache,
<>
Northwood 核心
硬盘
(Hard Disk)
□ 2.5" 10GB HDD, 9.5mm height
ATA 100/66/33
□ 2.5" 20GB HDD, 9.5mm height
ATA 100/66/33
□ 2.5" 30GB HDD, 9.5mm height
ATA 100/66/33
□ 2.5" 40GB HDD, 9.5mm height
ATA 100/66/33
光盘
(Optical Device)
□ Slim type CD-ROM
□ Slim type DVD-ROM
□ Slim type Combo
Drive
内存
(RAM)
□ 128MB DDR SDRAM , DDR 266
□ 128MB DDR SDRAM , DDR 333
□ 256MB DDR SDRAM , DDR 266
□ 256MB DDR SDRAM, DDR 333
□ 512MB DDR SDRAM, DDR 266
□ 512MB DDR SDRAM, DDR 333
显示卡 ( 选购 )
(Graphic)
□
请洽原购买 经销商
屏幕 ( 选购 )
(LCD Panel)

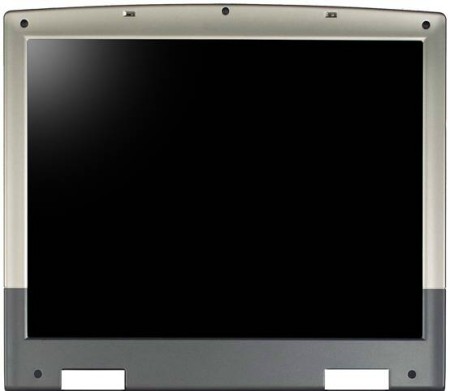

□ 15.0” TFT XGA TTL LCD Panel
请洽原购买 经销商
安装前的准备:
1准备一个开放式的平台摆放所有硬件装置及零件。
2检查组装所需的工具器材及产品包装内的零件是否有短少
3.检查你购买产品的包装清单

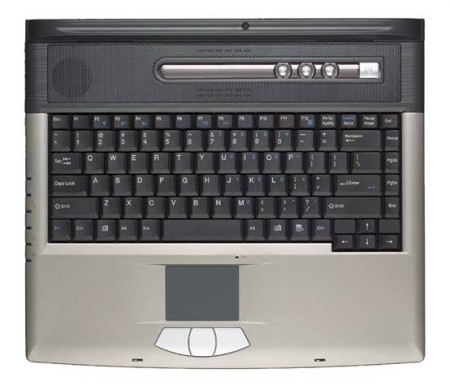

主机一台
屏幕一个
硬盘 套具一套
转轴盖及螺丝一组
光盘固定器一套
散热装置一套

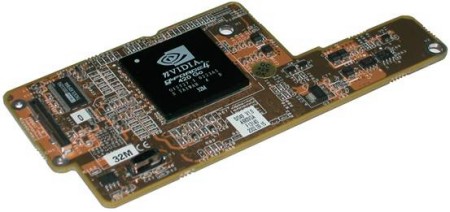

显示卡一片
电源 供应器一组
散热片一片及螺丝一组

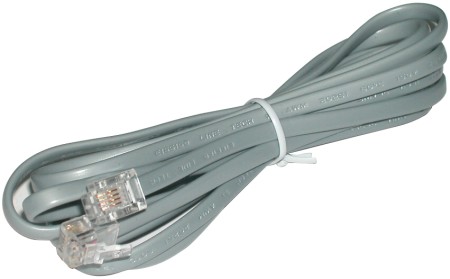

电话线一组

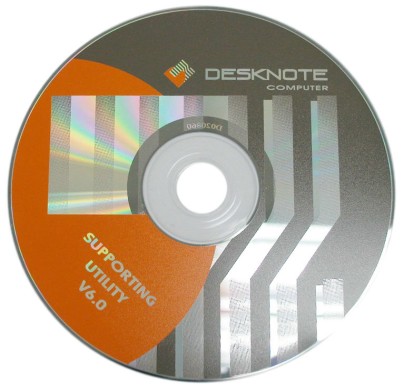

驱动程序CD一片

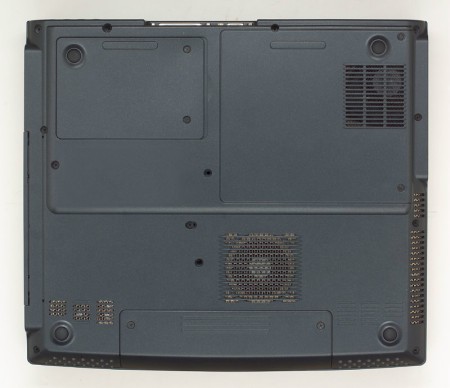

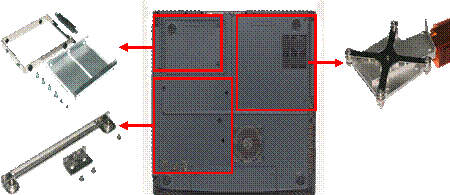

在组装之前，让我们先来看看各个部分在主机的什么位置，做一个总体上的了解。在剩下的组装部分我们就能按部就班，做到心中有数。
工具准备:
十字螺丝起子 注意：不适当的螺丝起子可能会造成螺丝或是起子损坏，螺丝头上的十字可能会因螺丝起子的选用不当而造成磨损，以至于无法顺利将螺丝起出。
开始安装/升级
做好了前面的一系列的准备工作，了解了部件的组成，整个系统的总体布局，下面我们开始动手，Let’s go！！
内存 (RAM)安装/升级 首先请图的指示，将二只螺丝取下，再依箭头方向将盖子拿下。

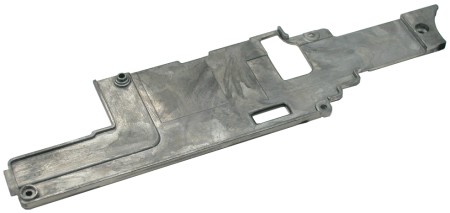

再来请依标示的5个位置,将螺丝取下,并取下防磁铁片。

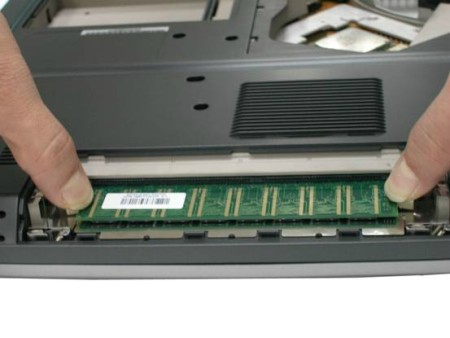

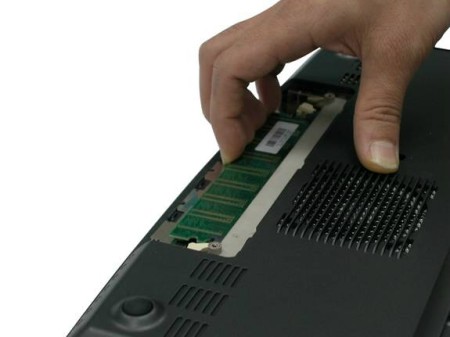

然后依图标的方式及方向将内存 安装到内存插槽(请特别注意,记忆模块的下方有一个防呆凹槽,必须对准插槽的凸起,内存才能安装)。
最后，将盖子盖回，并锁上先前取下的螺丝，就完成内存的安装程序了，完成了系统安装的第一步。

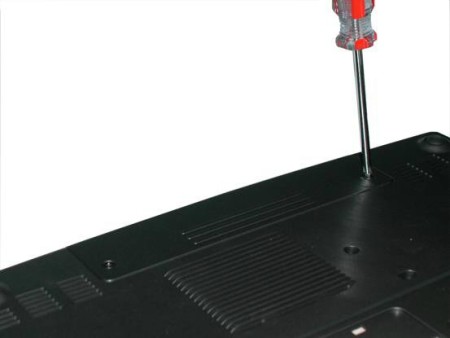

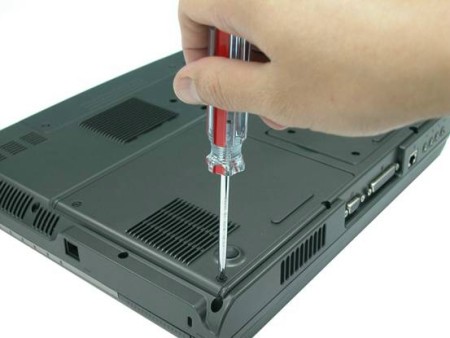

请将主机的背面朝上，放在平台上。 请依下面图标的顺序，取下CPU背盖的螺丝(共二颗)。

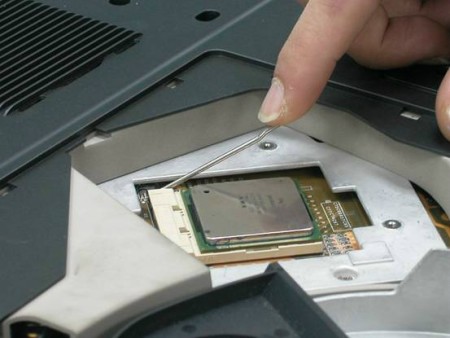

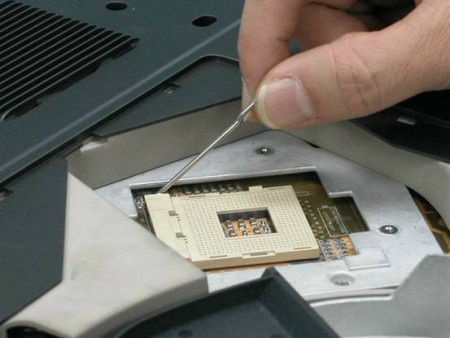

再依下面图所示将CPU脚座的固定杆向上松开，对准CPU及CPU插座的脚位元方向后,将CPU插入到CPU脚座上,
再将固定杆向下扣上，即完成安装. (和我们一般安装时要注意的一样，请注意CPU防呆缺角的位置,必须和CPU脚座上的缺角处一致, 否则无法插入CPU)
。

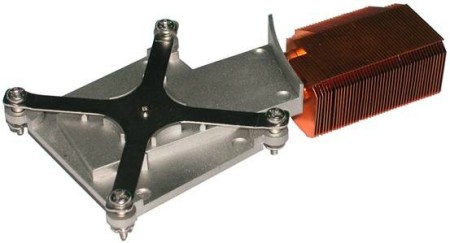

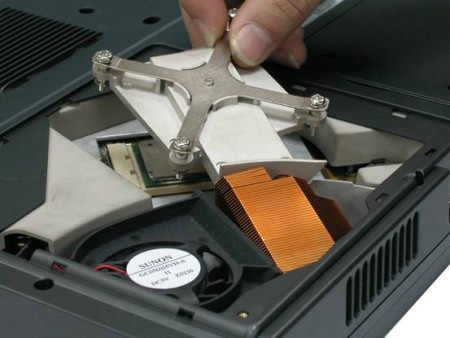

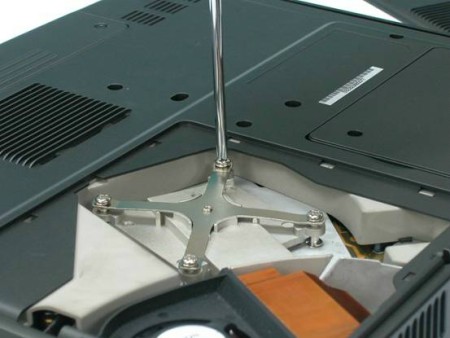

将热导管散热模块从附件盒中取出，依下图所示的方向,将散热模块安装于CPU的上方后,并将四颗螺丝锁紧。(请注意当螺丝已确实锁紧后勿再强力旋钮,
以免破坏螺丝并影响散热效果)。
最后再将CPU背盖装回锁上螺丝， 完成CPU安装程序，我们离完成又进了一步。
1. 请将主机的背面朝上，放在平台上。 2. 在安装硬盘到主机内之前,请先依图标将硬盘的防磁贴纸贴到硬盘上。(注意不要将螺丝孔贴住了)

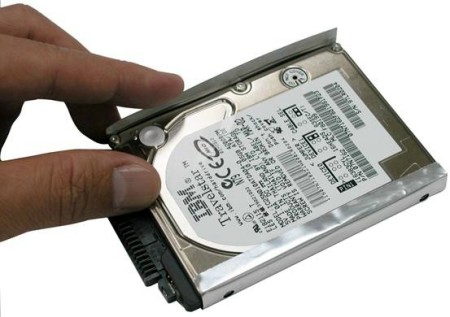

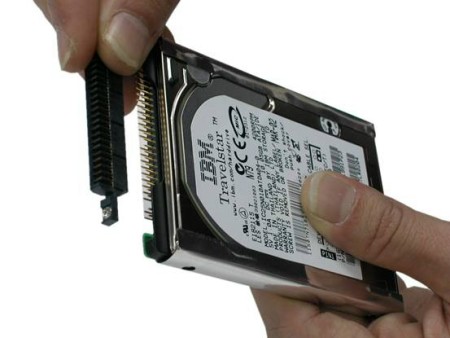

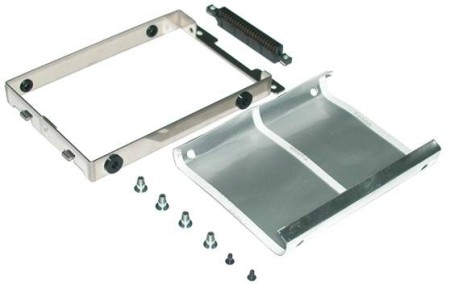

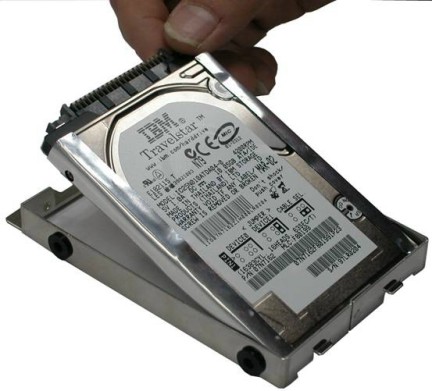

然后必须再依图将硬盘的放入硬盘固定架上。

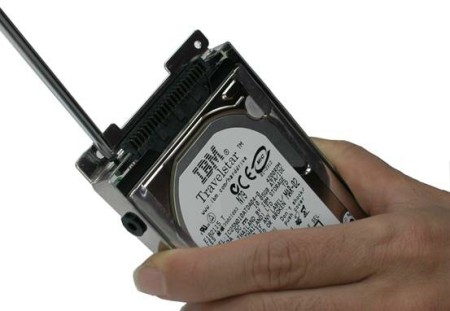

再锁上硬盘连接头的2颗螺丝。
以及固定架上的4颗螺丝。

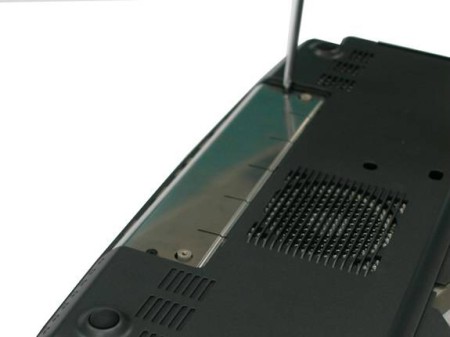

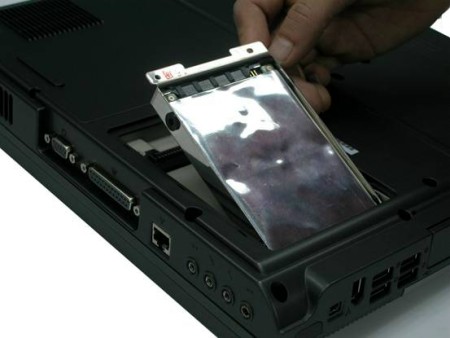

接下来我们可以将硬盘放入到主机,请依图标将硬盘放入到硬盘插槽内。最后只要盖上盖子,再锁上螺丝就完成硬盘的安装了。
请将主机的正面朝上,放在平台上。

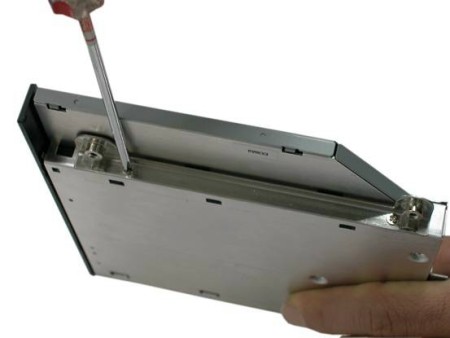

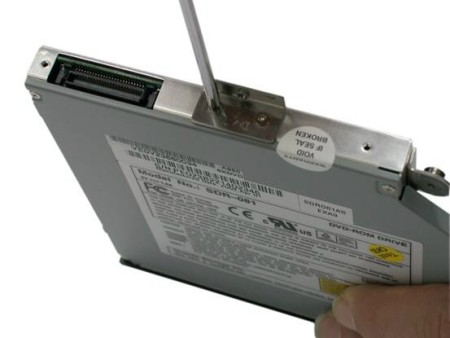

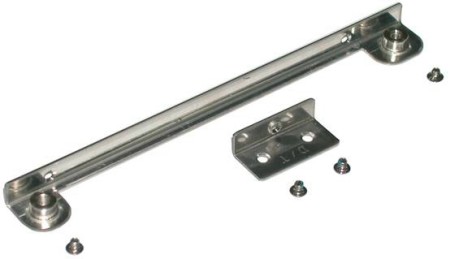

首先我们必须先替光驱 装上固定器,请依下图将第一个固定器锁在光驱 的尾部。
接下来再将第二个固定器安装在光驱的侧面。

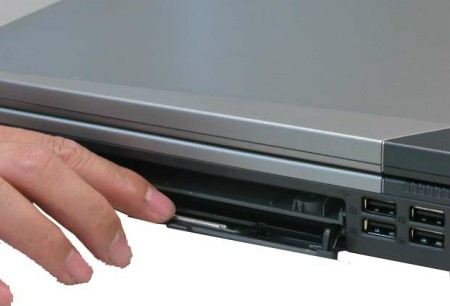

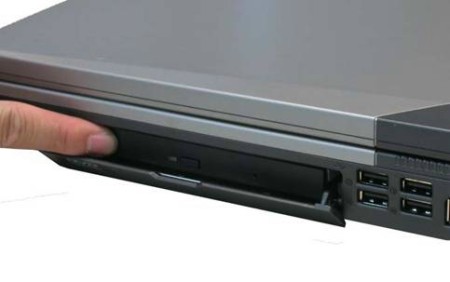

接下来利用你的手指将光驱的面板打开, 请注意此时需将主机的正面朝上。

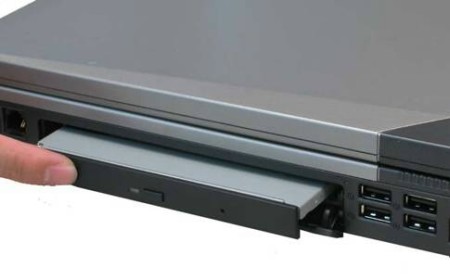

依图标方向及位置将光驱插入。
请将光驱推入到底并确实卡入连接器。
最后锁上三颗固定螺丝就完成了。
升级安装

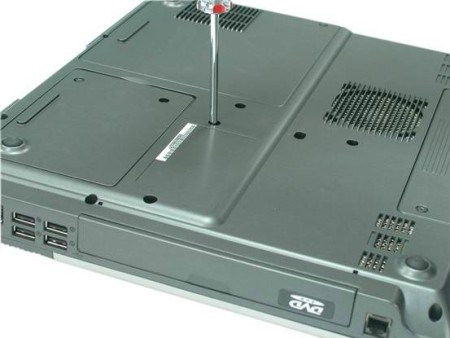

升级安装的方法刚好和安装的方法相反，先将光驱取出，并取下固定器,再依安装的顺序将新光驱装入即可． 有一点要特别注意,当你依安装程序(6)的相反程序,解下三颗固定螺丝后,请利用下图的指示,利用一只小型的一字起子,依图标的方式将光驱推出,然后再依安装程序(4)的方式打开光驱面板,然后将旧光驱从主机里面抽出。
请将主机的正面朝上,放在平台上。请依图标方向向左横推,取下显示卡的面板。
依图标取下二个黑色的塑料垫。

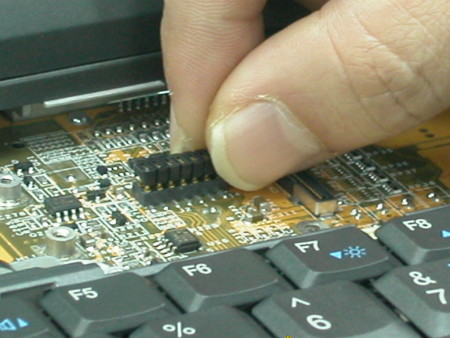

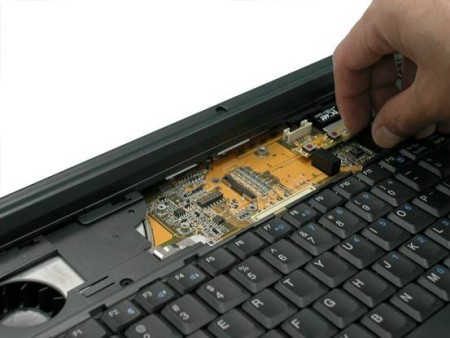

取下主机板上的跳线(Jumper)(请特别注意需妥善保存此一跳线，因为日后若要再使用主机板上内建的显示芯片时，需再插回此一跳线才能正常工作。)

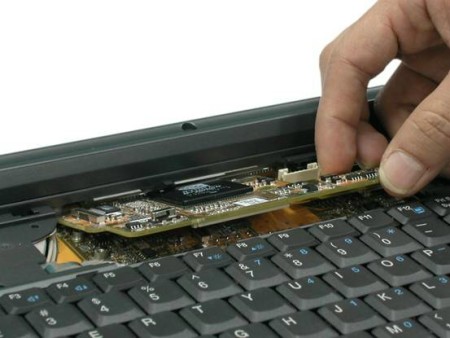

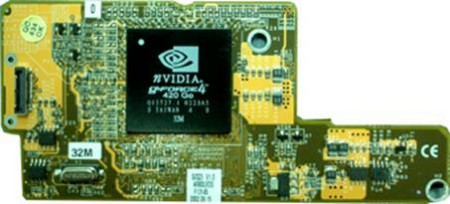

再依图标将显示卡背面的连接器对准主机板上相对应的连接器后，向下压,将显示卡确实的安装在主机板上。
再来将散热片装回显示卡上.并锁上螺丝。
最后将面板盖回就完成显示卡的安装了。

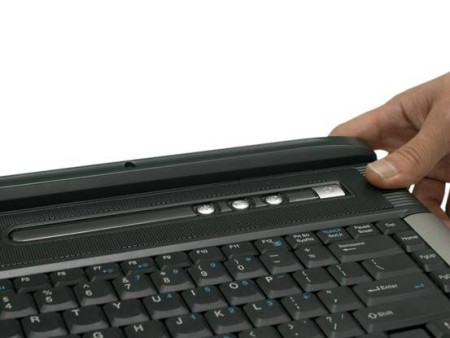

请将主机的正面朝上,放在平台上。请依图标方向取下键盘 上方的控制面板，向左横移轻推面板即可取下。

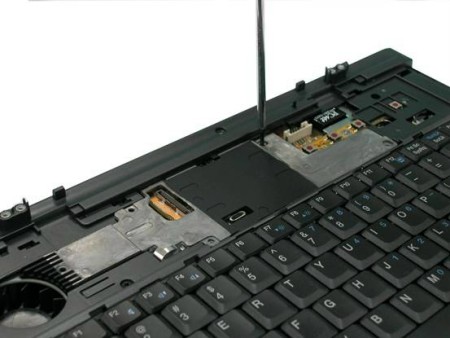

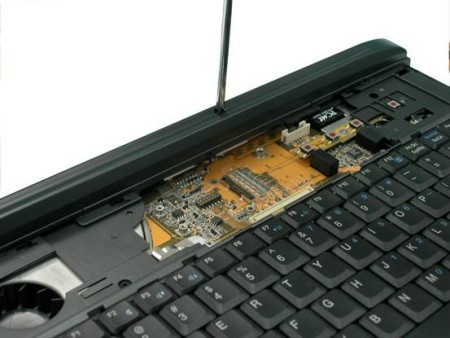

依下面图标取下转轴横杆的螺丝, 并依图标方向取下盖子(Hinge Cover)。

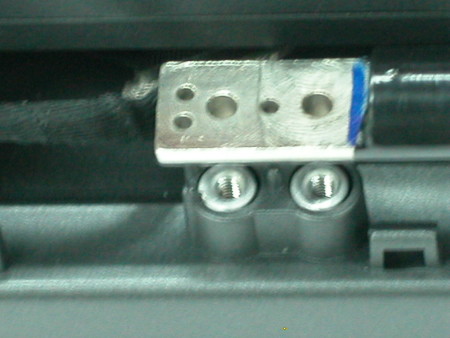

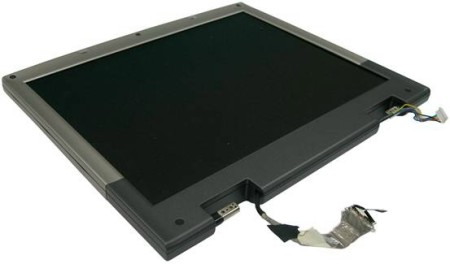

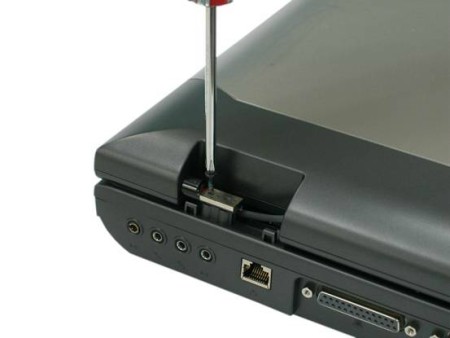

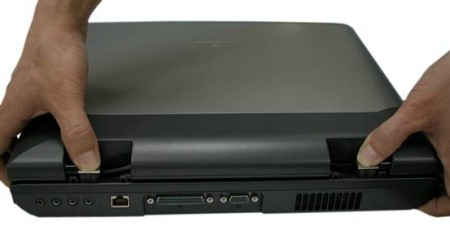

请利用下图所示的方法,先将屏幕上的转轴(Hinge)对准主机的转轴固定座,请注意转轴上的三个定位孔,必须和主机转轴固定座上的定位针对齐,再依图标,两手同时将转轴压下,再利用起子锁上螺丝将屏幕固定.(为安全起见,锁这4颗螺丝时,我们建议的扭力值为3.5到4。)

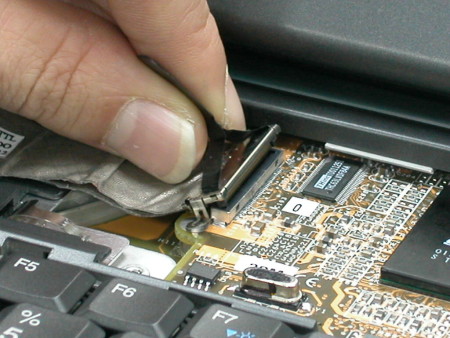

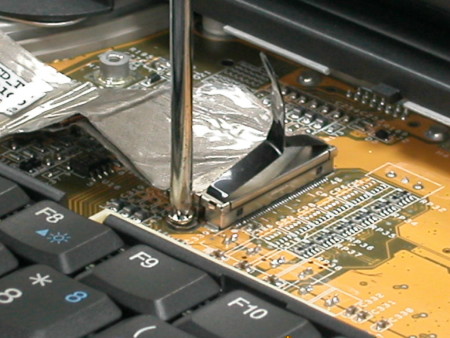

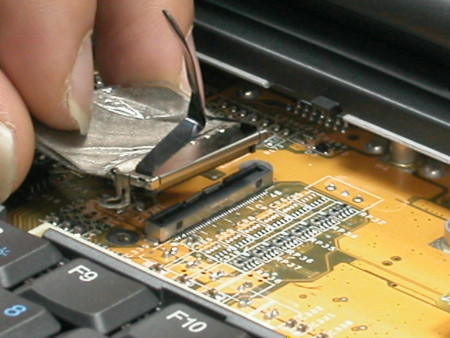

尚未安装升级显示卡: 接下来我们必须将屏幕的讯号线接到主机上,请依图标的向及位置,将屏幕的讯号线安装到主机上,并锁上固定螺丝。

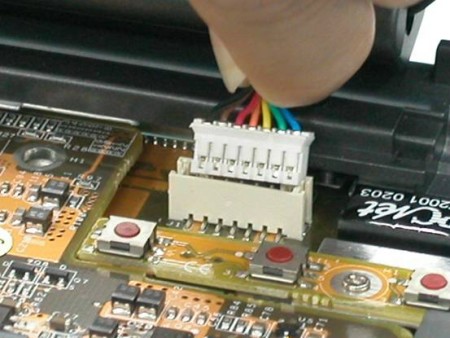

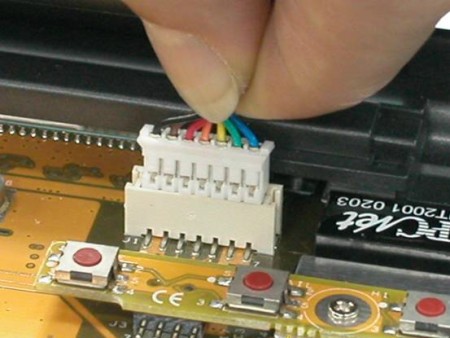

接下来我们还必须安装屏幕的电源 线,请依下图所示将屏幕的电源线安装到主机上的电源插座(这个插座位于屏幕下方的侧主机板上)。

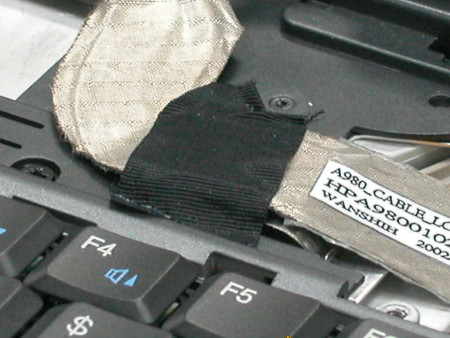

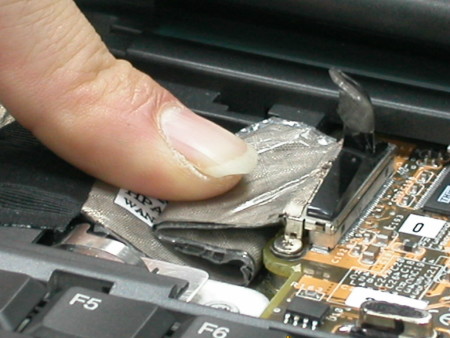

(1) 首先你必须先将显示卡的散热片取下,再将屏幕讯号线安装在显示卡上,并锁上螺丝固定. 同样的你也必须安装电源线.最后,由于升级显示卡后,屏幕讯号线的安装位置不同,所以讯号线在利用胶布固定之前,必须先依图指示的方式先折好后,再贴上固定胶布。

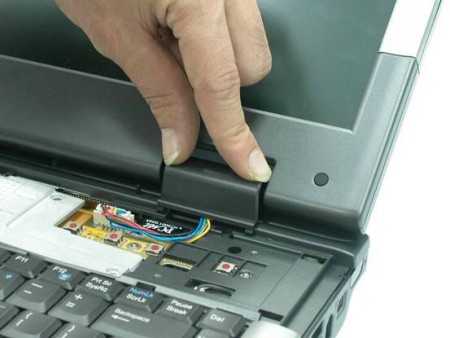

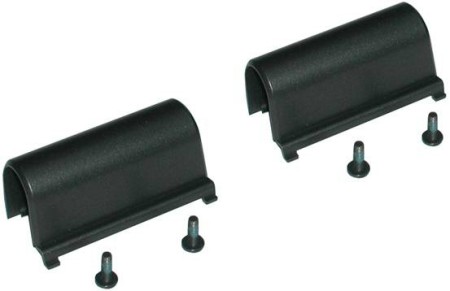

(2) 依图标将转轴盖(Hinge Cap)放置于屏幕下方左右两侧的转轴上。

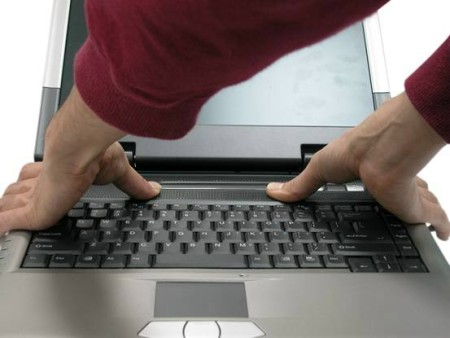

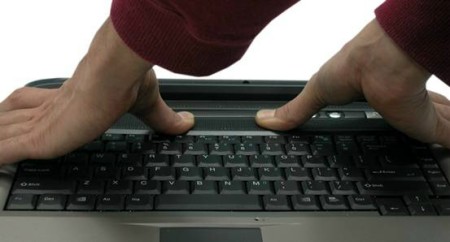

(3) 最后依图标安装面板,双手大拇指先于面板中心点处下压后, 再向右轻推即可完成屏幕安装程序。
开始使用

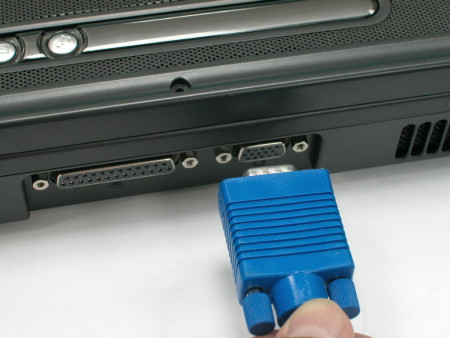

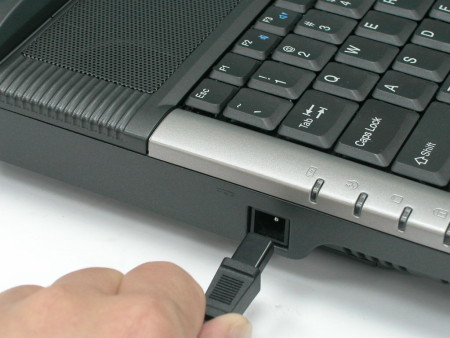

这台移动PC可以外接一般CRT屏幕,LCD 屏幕或是投影机 使用,你只要将屏幕或投影机 的讯号线安装到这台主机的显示讯号输出接头,再将电源变压器安装在AC-In的插头,就可以开始使用这台计算机了。看着这台自己动手组装成的移动PC是不是很有成就感，不过这还不是最主要的，小编在这里提醒大家，上述程序可要看仔细了，因为三月八日西安讯怡主办和西安小熊协办的变形金刚装机大赛就是以这台机器为装机项目的。其中最高奖得主将是一台货真价实的A980“变形金刚”移动PC!!到时候身手好不好，就要看你对本文研究的透彻不透彻了！
