承启 主板 分的三个级别，分别是SUMMIT，APOGEE和ZENITH，这次我们拿到了一款属于ZENITH级别的主板 CT-9EJS1，它采用了主流的845PE芯片组 ，扩展能力很强，功能丰富。
INTEL

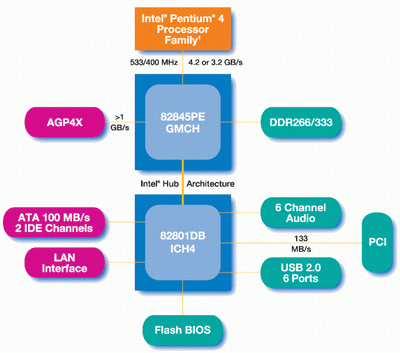

845GE/845PE是INTEL 推出的针对主流市场的芯片组 ，它专门为Northwood核心的Pentium4处理器做了优化，这两款芯片组 最大的特点是正式支持DDR 333
SDRAM ，而之前845G芯片组可以非正式的支持DDR 333，实际上845G核心与845PE/GE类似。虽然是异步工作，但是FSB533的Northwood（133MHz的处理器总线频率）加上DDR 333（166MHz的内存 总线频率）的性能表现相当不错，到下一代的双通道DDR架构中，内存 总线频率必须和处理器总线频率完全同步工作。845PE的另一个特点是采用了82801DB
ICH4芯片，支持USB2.0串行总线。
处理器支持
845PE支持一颗mPGA478接口的处理器，并且对Hyper-Threadi ng（超线程）技术提供了支持。845GE/PE支持400/533MHz
PSB（前端处理器总线），时钟频率是100/133MHz。内存 控制器使用了32位的寻址，可以直接访问4GB的内存空间，845PE/GE还具有8级的命令请求深度，可以说845PE/GE已经为Pentium4处理器做了最佳优化。
内存总线
845GE/PE的系统内存控制使用了一条64位宽度的DDR SDRAM 数据通道，最高支持2GB的DDR266/333 SDRAM ，当使用DDR333时的内存带宽 达到了2.7GB/s，845PE/GE的内存控制器支持64、128、256和512兆位的SDRAM颗粒，它具有4个banks（段）可支持x8和x16
SDRAM颗粒。主板 上可以使用两个184pin的DDR DIMM ，可以使用单面或双面的内存条，内存控制器能够同时打开16个页面。
AGP 接口
845GE/PE芯片组的Hub 接口（也就是和ICH芯片连接的通道），它支持Hub
Interface1.5。能够以266MB/s的数据传输率 和ICH4连接，Hub 接口的工作频率是66MHz，1.5V的工作电压。845PE/GE支持1.5V工作电压的AGP 2.0接口，它具有32级的AGP 请求队列（request
queue）深度。

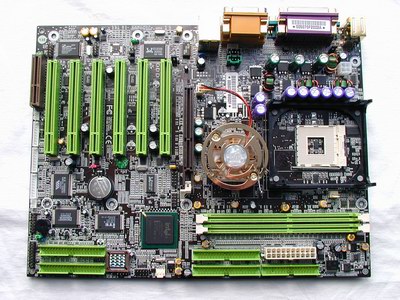

承启 CT-9EJS1主板采用了INTEL 的845PE芯片组，它的定位是主流市场，承启 为这块主板打造了相当强的扩展能力，IEEE1394和USB2.0接口一应俱全。前面提到845PE芯片组为主流的Northwood核心的Pentium4处理器提供了很好的支持，在内存控制方面它支持DDR266和DDR333
SDRAM，845PE提供了异步的处理器总线和内存总线控制。从设计上看承启CT-9EJS1采用了ATX架构，黑色的PCB板配上绿色的扩展插槽以及紫色和绿色的电容相当的抢眼。在MCH芯片上覆盖了一个金色的散热器。两根DIMM 插槽最高可以支持2GB的DDR
SDRAM，采用两根DIMM 插槽的设计也符合INTEL推荐的标准，能够保证内存在高频工作下的电气性能。在MCH的右侧是AGP插槽，支持AGP
2X/4X规范，不支持AGP 8X算是845PE最大的缺憾了。六根PCI 插槽提供了最大的扩展性，主板上还保留了一根CNR插槽。通过PROMISE的芯片支持IDE
RAID和ATA133的支持，通过VIA 的芯片提供IEEE1394的支持，通过CMI8738提供6声道音效。
承启主板分的三个级别，分别是SUMMIT，APOGEE（本站曾经测试过的天极系列）和ZENITH，承启CT-9EJS1主板属于ZENITH（最高点）系列，当然是最高性能的了，而且功能繁多，适用范围广。

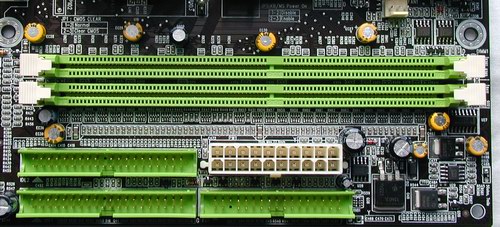

在DIMM插槽的上方有高频耦合电阻，用来进行内存模组和内存总线之间的阻抗匹配。在DIMM插槽的下方是终结电阻器，提供内存总线的终端，实际上是提供给内存总线一个上拉电势。内存采用独立供电方式，在内存插槽下方有MOSFET和PWM控制器组成。
终结电阻设在数据总线的终端，如果数据总线的终端悬空的话，信号到了线路终端就会反射回来产生严重的干扰。终结电阻的大小决定了数据线的信号比和反射率，终结电阻小则数据线信号反射低但是信噪比也较低；终结电阻值高，则数据线的信噪比高，但是信号反射也会增加，因此在DDR
SDRAM的数据总线上需要使用合适的电阻器提供线路终功能，这块主板采用了560欧姆的电阻，这也是大多数两根DIMM插槽主板的终结电阻值。

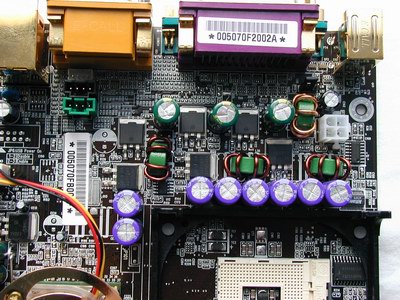

CPU核心供电采用了经典的三相回路供电方式，能够提供充足的电流。输入和输出部分都采用了扼流线圈和滤波电容，保证电压的稳定。

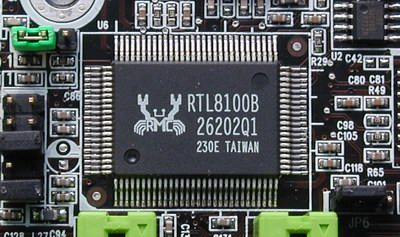

RELTEK的RTL8100B是一颗以太网控制芯片，它集成控制器，不仅仅是一个PHY芯片。能够实现10/100Mb/s的数据传输率 ，支持ACPI能源管理。

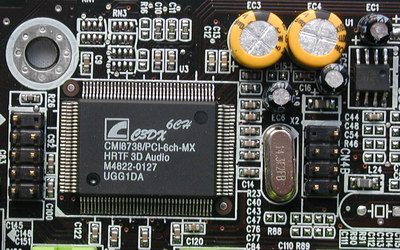

CMI8738是一颗常见的六声道音效处理芯片，它支持HRTF算法可以用软件模拟A3D 和EAX音效，用于游戏中的定位相当不错。而它内置CODEC 芯片的方式也降低了主板设计上的复杂程度。这款芯片用的是CMI8738/PCI -MX，-MX是支持SPDIF输出的版本，支持5.1声道 输出，通过WinDVD、PowerDVD等软件实现AC-3甚至DTS的软解码。这颗芯片采用了独立的晶震，提供了AC97 标准的48KHz频率，CMI8738内建放大电路，可以直接推动32欧的耳机，在输出部分采用了一些滤波电容，虽然CMI8738不能提供HI-FI的音效，但是我们可以通过SPDIF数字或者光纤直接输出数字信号，然后通过外置的解码器来获得较高的音质。

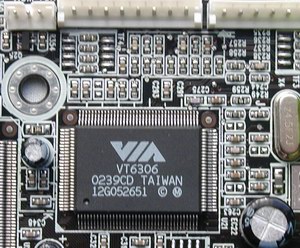

VT6306是一颗IEEE1394控制器，通过PCI 界面和主板通信，它可以提供4个IEEE1394端口。

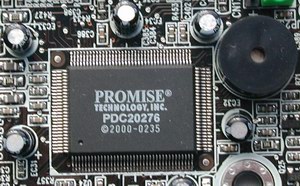

PROMISE PDC20276提供了ATA133和RAID功能

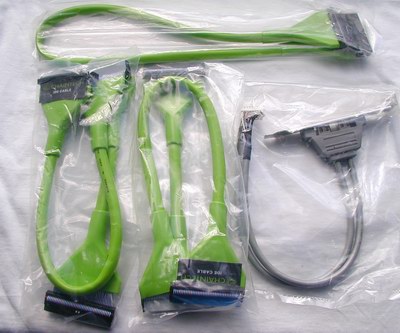

随主板附带了两根“Round Cable”IDE线，一条“Round Cable”软驱线，在SATA流行前使用“Round Cable”IDE线可以保持机箱 内的整洁，提供散热能力。平时我们见到的IDE电缆无论是40线还是80线都是扁平的，扁平的IDE电缆在机箱 中会占很多空间，特别是80线的IDE电缆比较硬，安装起来很不方便。零乱的各种电缆不但影响美观而且会阻挡机箱 内空气的流动，影响散热。“Round
Cable”
IDE电缆中的数据线和地线一一对应，相互缠绕在一起。我们知道数据线如果平行摆放，会引起寄生电容，信号会相互干扰。通过数据线和地线成对搭配可以减少数据线之间的串扰，使信号更加的清晰，减少误码的可能性，也使串状的电缆达到实用的价值。
说明书，驱动盘和快速安装手册，除了驱动外还赠送了一套Thiz Linux 6.0
承启CT-9EJS1主板附带的CBOX2和各种连接线，CBOX2比起上一代更加成熟了。

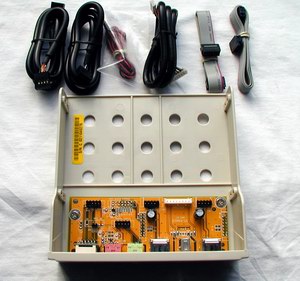

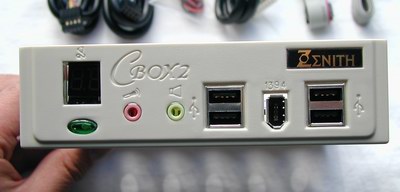

前置面桥盒的提供了各种接口，包括了四个USB2.0接口，一个IEEE1394接口，音频输入/输出接口，最左边还提供了一个DigiDoc显示屏。

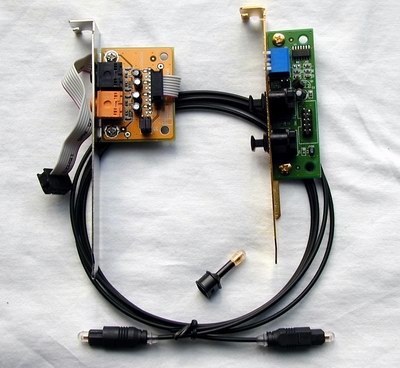

这是模拟声音输出子卡和光纤输出子卡和一根光纤连接线，并提供了圆口和方口的不同光纤接口，可以使用在各种光纤录放设备上，如MD。
测试平台
CPU
INTEL Pentium4 2.8GHz
主板
承启CT-9EJS1主板 845PE 芯片组对比测试 INTEL
D845PEBT2主板
内存
KINGMAX DDR400 256MB
硬盘 西捷酷鱼四代 40GB，FAT32
显卡 Geforce4 Ti4200 8X
操作系统
英文版Windows XP 2600
驱动
DirectX 8.1，显卡 使用雷管40.72
桌面设置
1024×768像素 32bit色彩 85Hz刷新率
测试结果
cacheman内存子系统性能测试
cacheman Main Memory 读性能
cacheman Main Memory 写性能
承启CT-9EJS1主板
1986.7 MB/s
643.3 MB/s
INTEL D845PEBT2主板
2198.6 MB/s
847.3 MB/s
Pcmark2002
这是一个综合性能测试软件，由出品3DMark的同一家公司出品，可以方便快捷的测试系统的综合性能
CPU
Memory
HDD
承启CT-9EJS1主板
6934
6198
903
INTEL D845PEBT2主板
6831
6481
901
各项成绩表现的都不错，承启和INTEL原厂主板各有胜负
Business Winstone 2001
Business Winstone 2001
承启CT-9EJS1主板
55.3
INTEL D845PEBT2主板
57.2
Business Winstone偏重于商业应用软件测试
Sysmark 2002 ati on Winstone，它们都是通过运行各种脚本软件来真实模拟用户的使用情况，包括键盘 输入和鼠标 点击的动作，这样得出的结论具有很好的参考作用。Sysmark
2002一共有两个测试项目，Offic e
Productivity是测试常用的办公软件的性能，它包括了微软 的Offic e软件，浏览器、杀毒工具、压缩工具等。另一个测试项目Internet Content
Creati on是一个模拟网页制作的软件，它通过Photoshop制作图片，通过Dreamweaver进行网页设计，还通过Adobe
Premiere插入视频剪缉，此外还运用到了微软 的媒体压缩工具和Macromeadi a Flash，可以说很有代表性，体现了系统整体的多媒体性能。
Sysmark2002 Rati ng
Internet Content Creation
Offic e Productivity
承启CT-9EJS1主板
263
359
193
INTEL D845PEBT2主板
265
361
195
3DMark2001SE build330
这是最常见的D3D测试软件了
承启CT-9EJS1主板
640×480 32bit
14917
1024×768 32bit
12245
1600×1200 32bit
7567
QuakeⅢ Arena
QuakeⅢArena 1.17 DEMO 001，测试显卡 的OpenGL性能
承启CT-9EJS1主板
640×480 32bit
278.6 fps
1024×768 32bit
250.5 fps
1600×1200 32bit
141.0 fps
UT2003 Demo
Flyby
Botmatch
640×480 32bit
192
67
1024×768 32bit
155
65
1600×1200 32bit
74
44
SPECviewperf 7.0
SPECviewperf 7.0是最新发布的专业OpenGL性能测试软件，对6.13版进行了修改，测试显卡在专业OpenGL软件中的性能。DRV-08是DesignReview的性能测试，比起上个版本来看，它具有更多的多边形顶点，这也比较耗费显示卡 和处理器的资源，对处理器要求比较高。DX-07则是Open
Visualization Data Explorer的模拟场景。LIGHT-05是基于LightScape的一段测试，测试主要体现显示卡 对光影的处理能力以及CPU对顶点的计算能力。PROE-01则是模拟Pro/Engineer应用环境的场景。UGS-01是模拟Unigraphics的测试，测试场景的顶点超过210万个。
承启CT-9EJS1主板
3dsmax-01
7.453
drv-08
28.74
dx-07
25.40
light-05
9.349
proe-01
8.863
ugs-01
4.354
SiS oftw are Sandra 2003
内存性能测试
Int Buffered带宽
Float Buffered带宽
承启CT-9EJS1主板
2575 MB/s
2584 MB/s
INTEL D845PEBT2主板
2568 MB/s
2567 MB/s
CPU Arithmetic Benchmark，CPU 数学运算成绩
Dhystone ALU
Whetstone FPU/SSE2
承启CT-9EJS1主板
7288 MIPS
1628/3726 MFLOPS
INTEL D845PEBT2主板
7994 MIPS
1604/3713 MFLOPS
CPU Multi-Media Benchmark，CPU的多媒体性能
Integer iSSE2
float-point iSSE2
承启CT-9EJS1主板
11336 it/s
14279 it/s
INTEL D845PEBT2主板
11205 it/s
14134 it/s
这是SiS oftw are Sandra 2003新增加的CPU-芯片组和内存子系统的测试

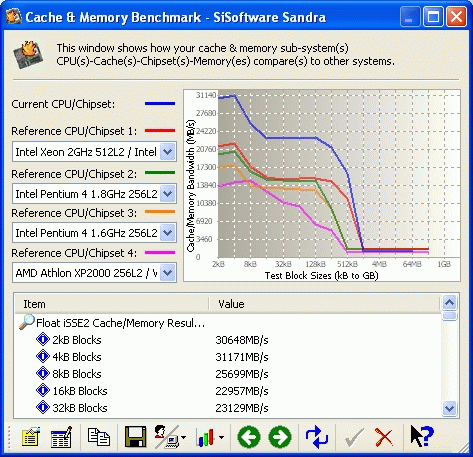

承启CT-9EJS1主板的CPU-芯片组和内存子系统的测试图，当前的系统为蓝色线条，可以看到数据传输率 相当高，除了主板的帮助外，也利益于INTEL
2.8G Pentium4处理器的高性能。
结论：
在865芯片组正式上市之前，845PE还是Pentium4的主要平台，承启CT-9EJS1主板增加了845PE芯片组不支持的IEEE1394接口和ATA
RAID功能，前置面板盒为设备的安装提供了很多方便，可以说承启CT-9EJS1主板是一块相当有特色，附加值较高的主板。
