INTEL

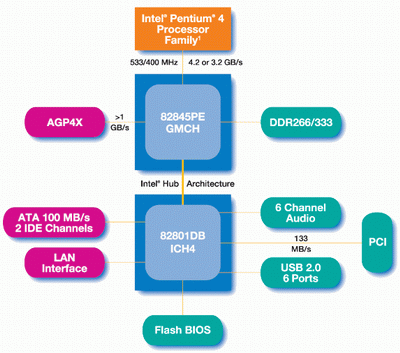

845GE和845PE是INTEL推出的主流芯片组，它专门为Northwood核心的Pentium4处理器做了优化，这两款芯片组最大的特点是正式支持DDR333
SDRAM，而845G芯片组可以非正式的支持DDR333。FSB533的Northwood加上DDR333的性能表现相当不错，另一个特点是采用了82801DB
ICH4芯片，支持USB2.0串行总线。
处理器支持
845GE支持一颗mPGA478接口的处理器，并且对Hyper-Threading（超线程）技术提供了支持。845GE/PE支持400/533MHz
PSB（前端处理器总线），时钟频率是100/133MHz。内存控制器使用了32位的寻址，可以直接访问4GB的内存空间，845PE/GE还具有8级的命令请求深度，可以说845PE/GE已经为Pentium4处理器做了最佳优化。
内存总线
845GE/PE的系统内存控制使用了一条64位宽度的DDR SDRAM数据通道，最高支持2GB的DDR266/333 SDRAM，当使用DDR333时的内存带宽达到了2.7GB/s，845PE/GE的内存控制器支持64、128、256和512兆位的SDRAM颗粒，它具有4个banks（段）可支持x8和x16
SDRAM颗粒。主板上可以使用两个184pin的DDR DIMM，可以使用单面或双面的内存条，内存控制器能够同时打开16个页面。
AGP接口
845GE/PE芯片组的Hub接口（也就是和ICH芯片连接的通道），它支持Hub
Interface1.5。能够以266MB/s的数据传输率和ICH4连接，Hub接口的工作频率是66MHz，1.5V的工作电压。845PE/GE支持1.5V工作电压的AGP2.0接口，它具有32级的AGP请求队列（request
queue）深度。

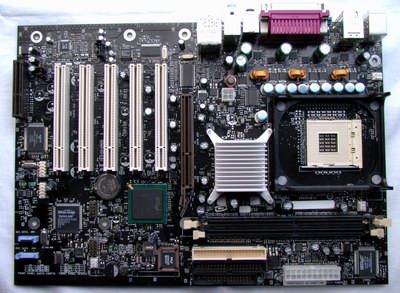

这片INTEL原厂的845PE主板型号是D845PEBT2，采用了黑色的PCB板，而以前INTEL大多采用绿色的PCB板，因此这块板显得有些特别。D845PEBT2采用了ATX架构，PCB板的面积并不是很大，但是工艺和用料都保持了INTEL主板一贯的高品质。INTEL主板还有一个特点就是MCH芯片上的散热器都直接焊在主板上无法取下，另外INTEL原厂主板的供电部分都很特别，这在下面会提到。
先来看看这块主板的接插件布局，它具有一根AGP插槽，支持AGP 2X/4X。在845PE芯片组上还无法支持AGP 8X，这给以后升级造成了一些困难。两根DIMM插槽可以支持DDR200/266/333内存，到了DDR333由于内存的工作频率高达166MHz，因此过多的DIMM插槽会造成电气性能变差，INTEL为了稳定一般都推荐845PE/GE主板只采用两根DIMM插槽。CPU插座是mPGA478B，它可以采用FSB400和FSB533的
Pentium4 Northwood处理器，另一点要说明的是这块主板只允许内存工作频率和处理器总线频率同步或者是高33MHz，这一点在测试时会说明。五根PCI插槽完全可以满足扩充的需要，另外还有一根CNR插槽，实际上CNR和VIA的ACR都不太成功，成了可有可无的东西。

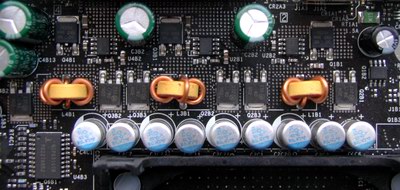

D845PEBT2主板的核心供电部分，从线路布局上看采用了三相回路供电，INTEL主板上核心供电部分的特征是每相供电都有多颗MOSFET构成，这块主板三相供电一共使用了十二颗MOSFET芯片。每路供电的输出滤波部分采用高品质的铝电容构成，并在输出部分使用扼流线圈稳定波形，每路供电都由独立的PWM控制器来驱动。这片主板的CPU供电部分可以说是不惜工本，对高频CPU的支持相当好。

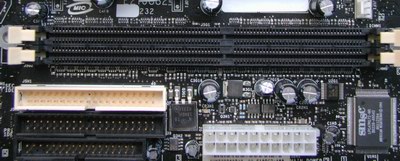

DIMM插槽部分，边上那颗SMSC芯片是为了支持一些老式的接口，如串口和并口，PS/2口而保留的。两根DIMM插槽最大可以支持2GB DDR SDRAM。在DIMM插槽的上方有高频耦合电阻，用来进行内存模组和内存总线之间的阻抗匹配。在DIMM插槽的下方是终结电阻器。内存采用独立供电方式。
终结电阻设在数据总线的终端，如果数据总线的终端悬空的话，信号到了线路终端就会反射回来产生严重的干扰。终结电阻的大小决定了数据线的信号比和反射率，终结电阻小则数据线信号反射低但是信噪比也较低；终结电阻值高，则数据线的信噪比高，但是信号反射也会增加，因此在DDR
SDRAM的数据总线上需要使用合适的电阻器提供线路终功能，这块主板采用了560欧姆的电阻。

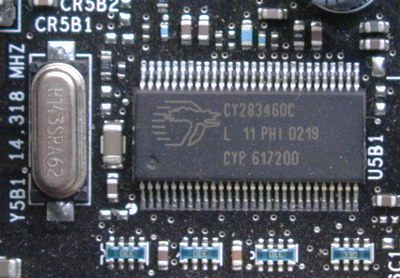

系统时钟发生器和晶震

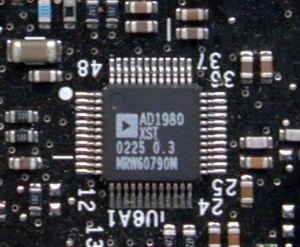

主板上的CODEC芯片采用了六声道的AD1980

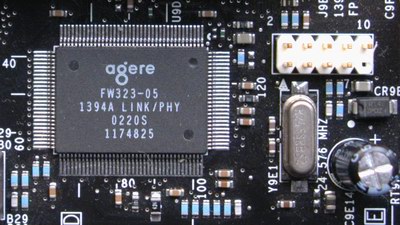

通过一颗agere FW323-05实际IEEE1394功能

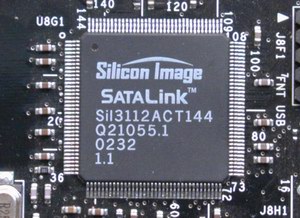

通过Silicon Image的Sil3112ACT144实现S-ATA功能，S-ATA采用点对点传输，传输速度高达150MB/s

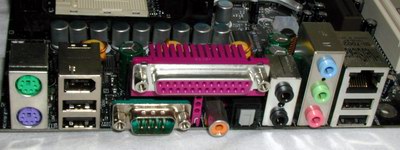

主板后面的接口很齐全，从左到右分别是2个PS/2接口，两个USB接口和一个IEEE1394接口，并口和串口，在并口下面还有BNC头的S/PDIF数字音频输出和光纤输出端子，然后是六声道音频接口。最右边是网卡和两个USB接口，主板另外还提供了一块USB接口扩展板，一共提供了完整的六个USB
2.0接口。

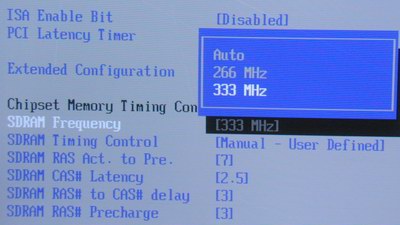

INTEL主板的BIOS可调选项不多，也没有超频功能，不过据说INTEL也准备推出超频主板。这块主板提供了有限的内存控制选项，当我使用FSB533的处理器时，内存可以选择DDR266或DDR333。RAS，CL和RAS预充电参数也可以调整。
主板附带的实用软件Intel Active Monitor

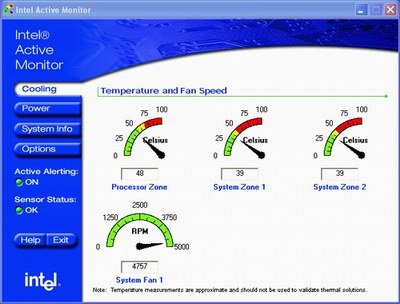

上图显示了温度和风扇监控，包括了CPU温度和两个系统温度

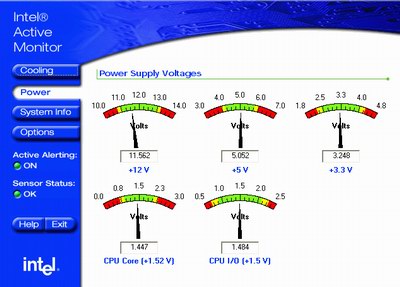

电压监控，可以查看+12V，+5V和+3.3V电压，也可以监控CPU的核心电压与I/O电压

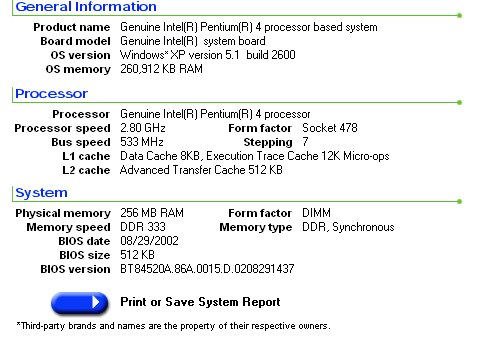

另外这款软件还可以显示系统信息，采用的操作系统是Windows XP，CPU为Pentium4 2.8GHz，256MB内存，DDR333工作状态
测试平台
| CPU |
INTEL Pentium4 2.8GHz |
| 主板 |
INTEL D845PEBT2主板 845PE芯片组 |
| 内存 |
Kingmax DDR400 256MB |
| 硬盘 |
西捷酷鱼四代 40GB，FAT32 |
| 显卡 |
ATi Radeon 9500Pro |
| 操作系统 |
英文版Windows XP 2600 |
| 驱动 |
DirectX 8.1 ATi Catalyst 2.4，版本6.13.10.6200C
控制台版本是6.13.10.3041 |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
测试时处理器总线工作频率是133MHz，内存总线工作频率是166MHz，相当于DDR333，内存参数直接读取SPD信息。
测试结果
cacheman内存子系统性能测试
| |
cacheman Main Memory 读性能 |
cacheman Main Memory 写性能 |
| INTEL D845PEBT2主板 |
2198.6 MB/s |
847.3 MB/s |
Pcmark2002
这是一个综合性能测试软件，由出品3DMark的同一家公司出品，可以方便快捷的测试系统的综合性能
| |
CPU |
Memory |
HDD |
| INTEL D845PEBT2主板 |
6831 |
6481 |
901 |
各项成绩表现的都不错
Business Winstone 2001
| |
Business Winstone 2001 |
| INTEL D845PEBT2主板 |
57.2 |
Business Winstone偏重于商业应用软件测试
Sysmark 2002
BAPCo Sysmark 2002类似于ZD的Content CreATion Winstone，它们都是通过运行各种脚本软件来真实模拟用户的使用情况，包括键盘输入和鼠标点击的动作，这样得出的结论具有很好的参考作用。Sysmark
2002一共有两个测试项目，Office
Productivity是测试常用的办公软件的性能，它包括了微软的Office软件，浏览器、杀毒工具、压缩工具等。另一个测试项目Internet Content
Creation是一个模拟网页制作的软件，它通过Photoshop制作图片，通过Dreamweaver进行网页设计，还通过Adobe
Premiere插入视频剪缉，此外还运用到了微软的媒体压缩工具和Macromeadia Flash，可以说很有代表性，体现了系统整体的多媒体性能。
| |
Sysmark2002 Rating |
Internet Content Creation |
Office Productivity |
| INTEL D845PEBT2主板 |
265 |
361 |
195 |
3DMark2001SE build330
这是最常见的D3D测试软件了
| |
INTEL D845PEBT2主板 |
| 640×480 32bit |
15988 |
| 1024×768 32bit |
13794 |
| 1600×1200 32bit |
9569 |
QuakeⅢ Arena
QuakeⅢArena 1.17 DEMO 001，测试显卡的OpenGL性能
| |
INTEL D845PEBT2主板 |
| 640×480 32bit |
272.0 fps |
| 1024×768 32bit |
262.3 fps |
| 1600×1200 32bit |
183.7 fps |
Serious Sam 2:The Second Encounter
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2:The Second Encounter，测试场景为“Little
Trouble”
| |
INTEL D845PEBT2主板 |
| 640×480 32bit |
151.0 fps |
| 1024×768 32bit |
140.3 fps |
| 1600×1200 32bit |
90.2 fps |
SPECViewpref 6.1.2
| |
INTEL D845PEBT2主板 |
| Awadvs-04 |
159.9 |
| DRV-07 |
25.42 |
| DX-06 |
39.71 |
| Light-04 |
11.03 |
| MedMCAD-01 |
48.81 |
| ProCDRS-03 |
77.28 |
专业OpenGL性能测试
SiSoftware Sandra 2003
内存性能测试
| |
Int Buffered带宽 |
Float Buffered带宽 |
| INTEL D845PEBT2主板 |
2568 MB/s |
2567 MB/s |
CPU Arithmetic Benchmark，CPU 数学运算成绩
| |
Dhystone ALU |
Whetstone FPU/SSE2 |
| INTEL D845PEBT2主板 |
7994 MIPS |
1604/3713 MFLOPS |
CPU Multi-Media Benchmark，CPU的多媒体性能
| |
Integer iSSE2 |
float-point iSSE2 |
| INTEL D845PEBT2主板 |
11205 it/s |
14134 it/s |

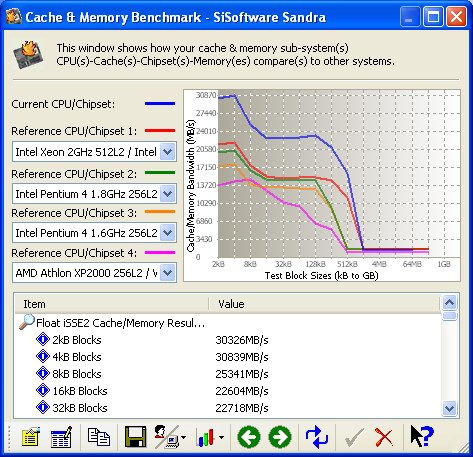

这是SiSoftware Sandra 2003新增加的CPU-芯片组和内存子系统的测试
从测试所得的曲线来看，这块主板的Cache/Memory子系统表现相当好
Float iSSE2 Cache/Memory测试结果：
2kB Blocks : 30326MB/s
4kB Blocks : 30839MB/s
8kB Blocks : 25341MB/s
16kB Blocks : 22604MB/s
32kB Blocks : 22718MB/s
64kB Blocks : 22822MB/s
128kB Blocks : 23138MB/s
256kB Blocks : 20893MB/s
512kB Blocks : 15883MB/s
1MB Blocks : 1248MB/s
4MB Blocks : 1246MB/s
16MB Blocks : 1273MB/s
64MB Blocks : 1262MB/s
结论
INTEL原厂主板工艺精良，用料很足，一切都以稳定性为主。INTEL主板有快速启动功能，可以大幅缩短开机时间。INTEL
D845PEBT2主板是一片功能齐全的主板，它具有6个USB2.0接口，三个IEEE1394接口，S-ATA接口。另外在音频方面也很强，除了六声道模拟音频输出外，还有光线和数字的S/PDIF输出端子。可以说INTEL
D845PEBT2主板比以往的INTEL主板更加注重多媒体性能，它也支持最新的Hyper-Threading技术的CPU。对于那些追求高可靠性的用户，INTEL
D845PEBT2主板是很好的选择。
