一、基础篇

目前市面上出现了一批不同于以往设计的电源，其最大的特点就是采用了一个12厘米的超大风扇，并且风扇的位置有垂直位置改为水平位置，安装到机箱里面后，电源风扇的位置在机箱内部，而普通电源是可以在机箱后部看到8厘米风扇的。

在这些12厘米大风扇的电源中，有国内最大的电脑电源供应商航嘉企业机构生产、“航嘉专卖”推出的“航嘉冷静王”系列电源，也有著名电源制造商长城的“静音大师”，还有世纪之星的“大风车”，以及银河的“动力王安静版”等。

这些电源虽然外观相近，但功能却有较大差别，从厂家的宣传可以了解到，“航嘉冷静王”采用联想公司的专利技术，散热效果据说相当不错，而且噪音也非常低，在28分贝以下；长城的“静音大师”的主要特点是低噪音，据说在26分贝以下；世纪之星“大风车”的媒体广告上没有说明任何特点，不过从名称上看，应该是说排风量大，有良好的散热效果；银河的“动力王安静版”也说是很安静的电源，具体多少分贝却没有说明。

从功能上比较，“航嘉冷静王”无疑要丰富一些，虽然标称分贝值与长城“静音大师”有2分贝的差值，但人耳已经很难辨认这2分贝的差别了。经过仔细比较，我们发现在其他方面，这几款电源也存在较大的差别，以下就为大家详细地介绍一下。

一、外观

以下是这几款电源的外观图。

1、航嘉冷静王

（航嘉冷静王标准版）

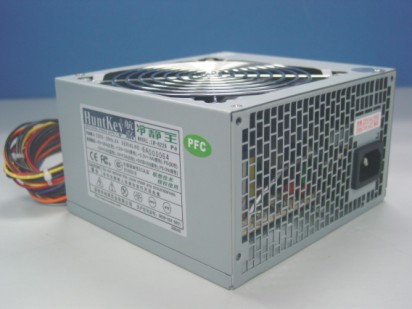

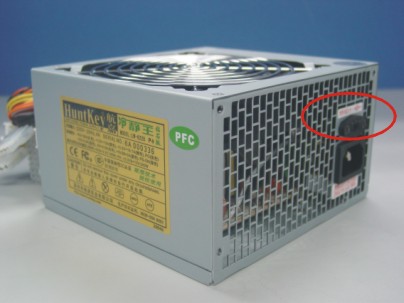

（航嘉冷静王钻石版）

请注意侧面的散热孔，航嘉冷静王的为长方形的大孔。其中冷静王钻石版比标准版多了一个接口。这个接口是航嘉已经申请了专利，其实际上是一个LCD电源适配器的接口，用电源附加的LCD连接线连接到LCD上，可以为LCD提供稳定纯净的12V直流电。

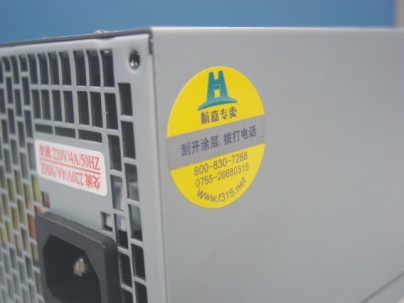

在电源的一角，有一个“航嘉专卖”的防伪标帖。这个标帖与航嘉电源以前的防伪标帖相比有很大的不同。

2、长城静音大师

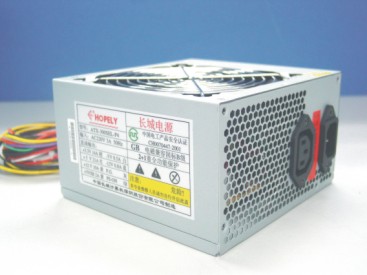

（长城静音大师300SEL-P4）

长城静音大师电源侧面的散热孔为蜂窝状，并有公、母两个插座，其中一个为显示器供电，不过现在的显示器都是单独供电的，因此显得有点多余，而且还减小了散热孔的分布面积。

大家可以看出航嘉冷静王与长城静音大师的散热孔设计有一定的区别，航嘉冷静王电源的长方形散热孔的散热面积看起来要比长城静音大师更大一些，这样设计肯定更利于通风，但大的孔洞并且容易爬入小虫子等异物导致电路故障，至于对安规的影响，笔者认为既然航嘉电源通过了最严格的CCC认证，应该不会存在安规方面的问题。

3、世纪之星大风车

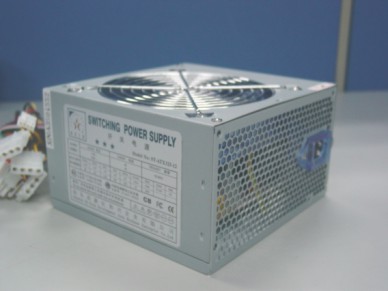

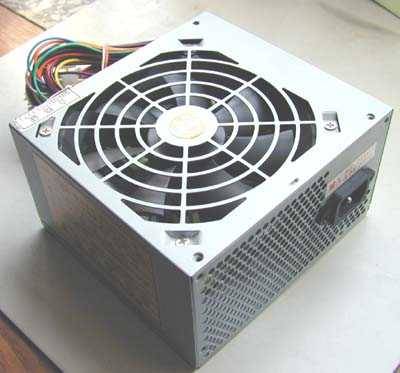

（世纪之星大风车）

世纪之星大风车与长城静音大师一样，也是蜂窝孔设计，而且只有一个插孔，散热面积也较大，不过插孔的用材为透明的塑料，似乎不大符合安规标准。

4、银河动力王安静版

（银河动力王安静版）

相比而言，银河动力王安静版的做工显得有点粗糙。

二、电源铭牌

电源铭牌是不可忽视的部分，很多信息记录在上面。

1、航嘉冷静王

首先来看航嘉冷静王电源。

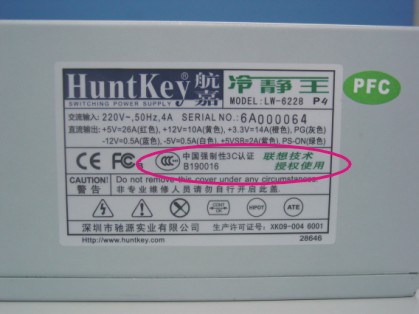

（航嘉冷静王标准版标帖）

先看一下主要输出：

从各路输出看，航嘉冷静王标准版的额定输出大概在250W左右。

从标帖上可以看出，航嘉电源已经开始启用最新的CCC认证标志了；另外，在标帖上有“联想技术、授权使用”的字样，这可能是联想公司第一次许可供应商在销售的产品上使用“联想”这两个字，充分显示出了航嘉企业机构与联想集团紧密的合作关系。

在电源上，还有一个绿色的含“PFC”的标帖，表明这款电源是具有PFC功能的。

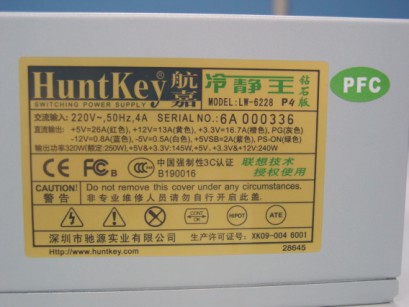

（航嘉冷静王钻石版标帖）

航嘉冷静王钻石版的标帖颜色为金黄色，配以绿色的“冷静王”几个字，感觉非常清爽。主要的输出如下：

这款钻石版电源额定功率大致在280W左右。

2、长城静音大师

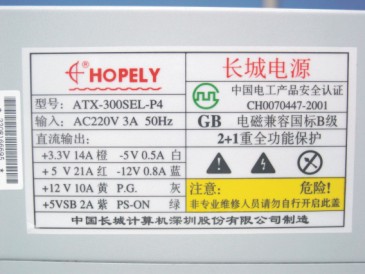

（长城静音大师标帖）

以下是主要输出：

从主要输出看，长城静音大师的额定输出在200W左右，这与媒体宣传的300W有很大差距，不过“2+1”保护还算是个亮点。

3、世纪之星大风车

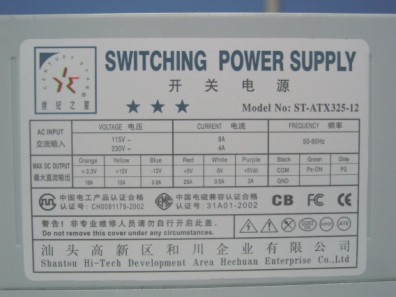

（世纪之星大风车标帖）

以下是主要输出：

世纪之星大风车的额定输出大致在250W左右。

4、银河动力王安静版

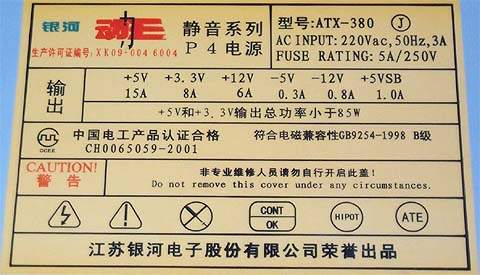

（银河动力王安静版安静版）

银河静音电源各端最大输出电流并不算很高，铭牌上明确标注+3.3VDC和+5VDC两端所允许的最大功率不应高于85W，如果能将最大输出功率也标注出来就很规范了。根据指标推算，这个电源的最大功率应该在150W以内，很难与“动力王”这几个字联系起来，而且型号为“ATX-380”，也存在误导消费的嫌疑。

三、内部结构

本着DIY的精神，笔者对几款电源进行了解剖，以便更深入地了解一下。

1、 航嘉冷静王

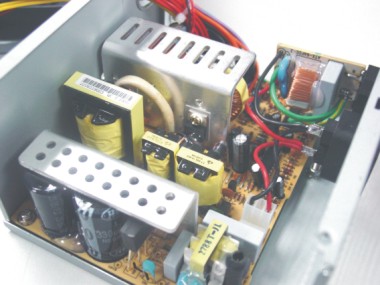

（航嘉冷静王内部结构图）

打开电源外壳，内部的结构一目了然，电子元件的排列中规中矩。但散热片给人的感觉似乎小了一点，并没有像世纪之星大风车的散热片那么大，不知是为了通风而有意设计成这样，还是电源本身的发热量不大，这一点笔者倒不太清楚。

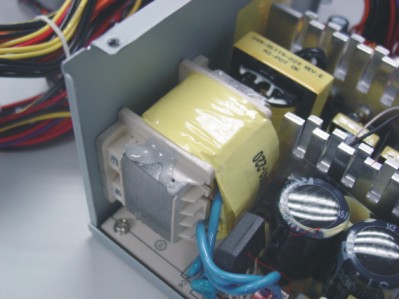

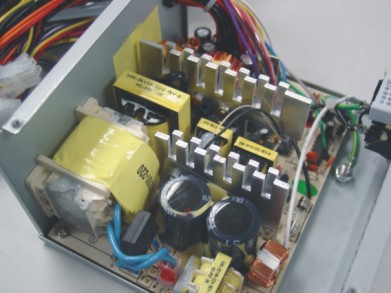

在航嘉冷静王内部，我们发现了一个奇怪的大家伙（见下图），黄色的很扎实的像个变压器的东西，经了解，才知道这就是“PFC”功能得以实现的PFC电路。关于PFC，媒体上介绍的不多，不过这部分电路是CCC认证所必需的。

另外，在市电输入的插孔处，有一个EMI电路，这个电路很重要，这部分电路能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。

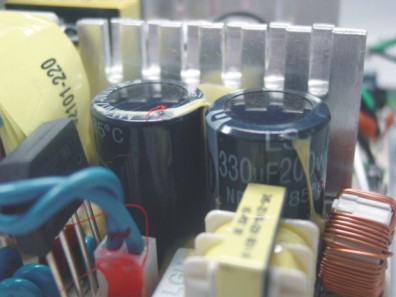

滤波电容是电源中比较重要的一个元件，其容量大小其实与电源的输出功率没有很大的关系，真正影响的是纹波的输出，容量越大纹波输出越小。大功率的电源配大功率的滤波电容其实是基于纹波方面的考虑。航嘉冷静王标准版采用了330μF的滤波电容，而钻石版采用了470μF的滤波电容。

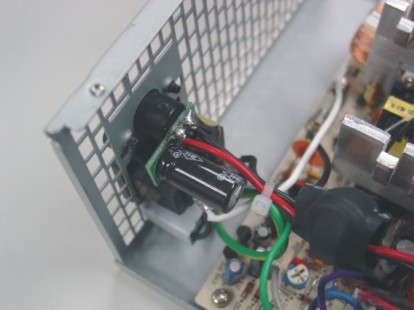

冷静王钻石版的LCD适配器接口处，有一个专门的电路，上面有一个大的电容（见下图）。

2、 长城静音大师

也许是尚未取得CCC认证的原因，长城静音大师并没有像航嘉电源那样有醒目的PFC电路，不过用料也确实体现了电源大厂的风范，没有明显的偷工减料的痕迹。

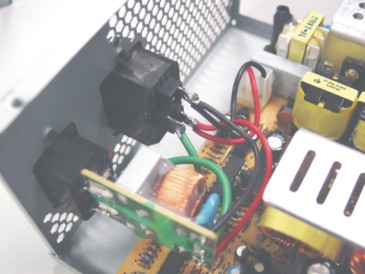

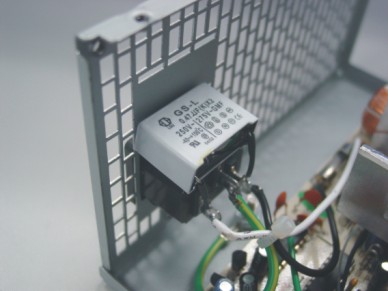

与航嘉电源一样，静音大师也设计有EMI电路（见下图）。

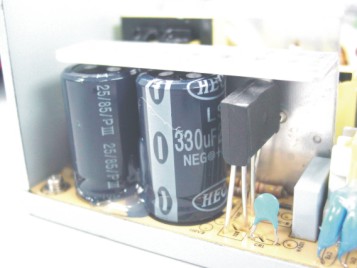

采用了两个330μF的滤波电容，与航嘉冷静王标准版一样。

3、 世纪之星大风车

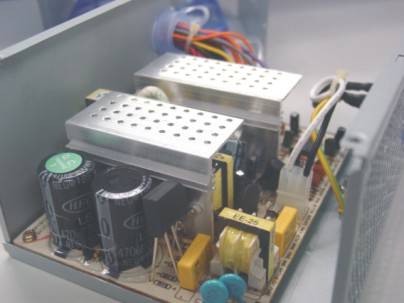

大风车的内部做的比较精细，尤其是两个大散热片显得光亮无比。

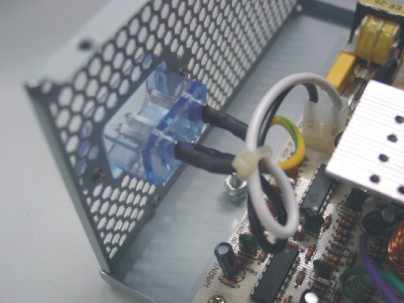

不过让人遗憾的地方是大风车电源居然没有EMI电路，市电输入孔处光秃秃得如不毛之地，这似乎不太符合世纪之星作为一个大厂的作风。

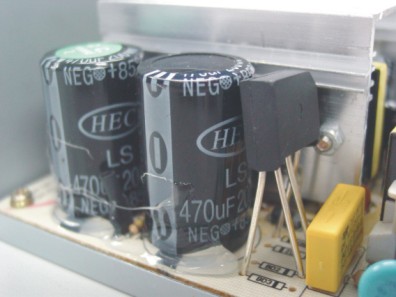

虽然滤波电容倒是较大，是两个470μF的，但从高度上量，竟然与330μF的一样高。

4、 银河动力王安静版

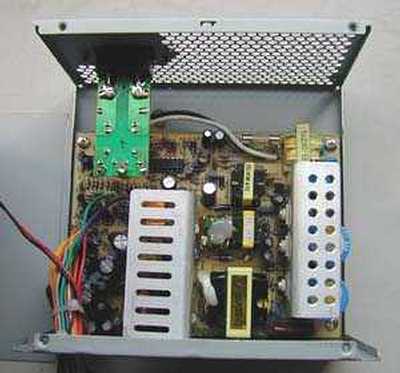

由于电源内部的大风扇占据了很大的空间，因此元件都显得比较“矮”。 并且采用了220uF的滤波电容，显得有点小气。在比较的几款大风扇电源中，银河动力王安静版的做工和用料是最“省”的一个。

四、综合评论

通过对以上几款电源的解剖比较，我们认为航嘉冷静王电源和长城静音大师还是相当不错的，尤其是冷静王钻石版电源，居然采用了两个行业领导性厂商的两项专利技术：联想专利技术和航嘉专利技术，的确值得称道。世纪之星大风车从外观到内部设计，充分体现了世纪之星在视觉方面的设计水平，但在细微之处还需要提高，而银河动力王电源安静版则让人不太满意，看来还得继续努力。

二、测试篇

一、 电源测试的内容

电源标准测试的内容非常繁多，大大小小加起来有二、三十项之多，不过很多对厂家控制产品质量有用，对消费者就不太重要了。

相对来说，我们关注一下几个重要的指标，就可以大致了解一款电源的品质，这些指标，也是目前很多测试机构评测的指标，归纳起来主要有：负载性能测试、纹波测试、杂讯测试、短路保护测试、交叉负载测试等，由于测试设备所限，相当多的测试机构只进行负载性能测试，其实单一的负载性能测试结果并不能全面地反映一款电源的整体性能。

航嘉冷静王、世纪之星大风车、长城静音大师和银河动力王安静版电源由于采用了12厘米的设计，同时部分电源具有超大风量或低噪音等功能，因此评测内容还包括风量测试和噪音测试。

1、排风量

排风量的大小对电源的散热有很大的影响。在进行排风量的测试时，通常会对风扇加以不同的电压，并检测排风量的大小。

2、噪音值

噪音值必须在消音室里进行。不同的负载，电源风扇的噪音值是不一样的。影响噪音的因素，除了电源风扇本身外，电源PCB板上的电路设计也是很重要的因素。

二、 测试结果

因为是针对这几款12厘米的电源进行有针对性的测试，因此在本次测试中没有涉及到负载性能等指标，而是就排风量和噪音进行了测试。在测试噪音时，我们分别为电源接上200W和250W的标准负载，然后记录了对应的噪音值；测试风量时，分别在风扇上加上8V、10V、12V的电压，并记录了对应的风量。

1、长城静音大师的测试结果为：

2、航嘉冷静王的测试结果为：

3、实际之星大风车的测试结果为：

三、综合评论：

从以上的测试结果看，各电源的特点与厂家宣传的内容基本一致，即长城静音大师的主要特点是“静音”、航嘉冷静王确实是“超大风量、超低噪音”，而世纪之星大风车也不愧是个“大风车”。

在噪音值上，长城静音大师的测试分贝值与宣传的低于26分贝有一点差距，航嘉冷静王与宣传的28分贝比较接近，不过在测试过程中，由于两款电源的噪音都很低，人耳确实难以分辨出谁高谁低。

从排风量看，长城静音大师要稍微比其他两款电源要低一些，不过，我们仍然看到了12厘米的大风扇设计体现出的优势，三款电源的排风量都高于普通8厘米风扇设计的电源很多，看来12厘米风扇设计要逐渐成为一种潮流。

在三款测试的电源中，我们自然对表现出色的航嘉冷静王电源另眼相看，看来使用了“联想”公司的专利技术确实与众不同。
