在NVIDIA公司的领导下 ATI也开始涉足进入Athlon 高阶整合主板芯片组市场。  我们首先了解ATI 在发展的 Athlon 主板芯片组是在去年, 并且很快就在2001 Comdex中注意到了使用该芯片组的大众主板。现在，我们手头上的这块便是最终售卖版本的大众 AT31 Fusion。

ATI A3 主板芯片组 包括他们的Radeon IGP 320 视频解决方案。  它虽然不可能在 3D 表现中推翻 NVIDIA  nForce 420 芯片的王者地位,但是在 2D 表现中它仍然给我们给予期望。

在下面就是采用micro ATX 架构的大众FIC AT31 Fusion 主板。  你能看见它有一个大红的底板，这倒与最近的微星主板颇有相似。不过这倒蛮适合ati的主板。

Radeon IGP 320的特点:

-提供了性价比极高的AMD平台
-FLEXFITTM通用平台架构
-整合了ATI的独有的PIXEL TAPESTRY，HYPER Z，VIDEO IMMERSION和HYDRAVISION技术
-整合主时钟，系统频率发生器，支持展频
-软件和RADEON图形芯片兼容
-高度整合设计内置TV编码器
-低耗电量和业界领先的电源管理

IXP 200/250 Southbridge的特点:

RADEON IGP系列为先进的高速总线A－Link提供了两种南桥选择，其是业界中唯一可以通过PCI总线和第三方南桥搭配使用的北桥芯片，这使得PC制造商有各大的灵活性。

IXP 200/250的亮点：

-IXP250在芯片中加入了如wake－on－LAN、the Destop Management （DMI）、manage boot agent （MBA）和（Alert Standars Forum）ASF等先进管理功能
-整合3Com的10/100M以太网控制器网卡
-6个USB 2.0高速外围设备接口
-支持ATA-100高速磁盘界面
-可与键盘，鼠标，打印机和音箱等外设连接

但ATI的南桥并未最后完成，因此大众的这块主板使用了老牌的VIA 686B南桥。

ATI并没有象NVIDIA对于nForce那样对外公布很多相关细节资料。ATI将使用什么音频芯片我们还不得而知。但至少我们知道目前的nForce也不支持DDR333和ATA133。

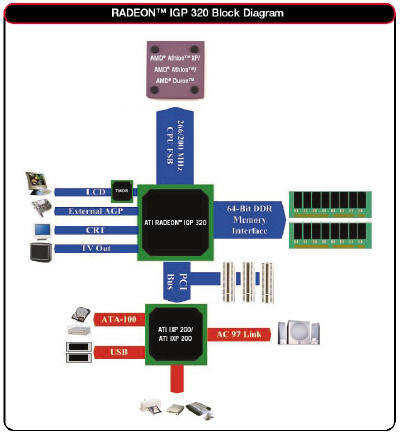

ATI向我们提供了下面这幅芯片结构图：

上面这副图展示了芯片组所将搭配的CPU和南桥的功能。内存是使用64－bit DDR的界面。而我们所关心的Radeon IGP 320图形核心的性能和Radeon 7000相当。

FIC AT31 Fusion的特色:

－2 X 184 pin DIMMS
－1个 4X AGP 插槽
－支持PC1600/2100
－3个32bits PCI 插槽
－支持ATA 100
－VGA Out
－板载以太网卡
－1个并行口
－1个串行口
－2个USB接口
－RCA及S-Video扩展卡

下图是AT31板卡的CPU插槽附近的图。我们可以看到在CPU插槽的右边是ATI IGP 320芯片，上面贴有散热片并且装上了大众近期才开始使用的水晶风扇。插槽下方是大量的电容和电源部分。在往下一点是I/O端口，其中包括网卡接口。图中的两个小蓝点是设置CPU/DRAM/PCI/AGP时钟频率的跳线，选项包括100/100，133/133和100/133。我们测试时设置为同步的133/133以获得最佳性能。

下图是内存槽部分的图。两条内存槽最大支持达2GB的DDR200或DDR266 SDRAM。ATI的这块芯片组目前还不支持DDR333。内存槽旁边还有IDE槽和电源接口。

大众FIC AT31提供了一条AGP插槽和3条PCI插槽作为扩展。除此之外还有USB等扩展口。我们可以看到第三条PCI槽下面两个的蓝色的跳线是可以选择200或266MHz 前端 FSB的跳线。

南桥芯片附近图包括VIA 686B南桥芯片、BIOS芯片、电池、软驱插口、蜂鸣器和前置面板的接口。蓝色的跳线是用来清除BIOS设置的。

撕开标签我们终于可以看到南桥芯片的真面目，至少在ATI推出自己的南桥芯片以前，大众FIC都会继续采用VIA 686B作为南桥。

附件：

主板提供了一个视频输出的扩展卡，可以通过S－Video或RCA输出连接电视机

主板还提供了一个读卡机作为可选配件。它除了可以支持smart media, compact flash, IBM Microdrives等多个多媒体卡之外，还支持Sony memory sticks。读卡机的面板是灰色的，还有银色可供选择。

[未完待续]
