图形处理器市场的竞争异常激烈，经过若干次洗牌之后，很多老牌厂商倒下了。在娱乐图形处理器领域，到现在依然屹立不倒的估计就剩下nVidia和ATi了。在ATi的Radeon
9700正式上市之前，市场上娱乐显卡的性能之王当之无愧的是nVidia Geforce4 Ti 4600。不过Radeon 9700需要配合Direct 9才能发挥出应有的效能，那要到十月份之后了。
现在对于疯狂的游戏玩家和硬件发烧友来说，Ti4600/Ti4400还是很有吸引力的选择，它的nfiniteFX II引擎支持完全可编程的像素渲染和顶点渲染，因此在未来的一段时间内都会具有很强的生命力，而且现在的游戏还无法完全发挥GPU的威力，nVidia推出的CG(C
for graphics)就是为了更好的发挥出图形处理器的效能。Geforce4 Ti其它的特性还包括LMA II，也就是光速显存架构第二代，通过改进内存控制器，把128位的DDR显存通道划分成相对独立的四段来提高显存利用率，有数据显示DDR显存的带宽利用率大约是在70％，也就是说Ti4600的10.8GB/s的显存数据传输率有效的只有7-8GB/s，显存带宽还是影响显卡性能的主要瓶颈，因此把显卡超频还是可以带来相当大的效能提升。此外Geforce4 GPU还加入了nView来支持两台显示器，Accuview先进的多采样硬件全屏抗锯齿技术，有关的技术细节已经报道了太多，这里就不再重复介绍了。
当目前为止Geforce4 Ti4200仍然是性价比最好的选择，不过它的显存超频能力有限，如果Ti4200能采用三星FBGA封装的显存颗粒那样就太完美了，我记得韩国的SUMA出过使用Ti4600 PCB板的Ti4200显卡。言归正传，下面向大家介绍一下七彩虹的Geforce4 Ti4400和Ti4600显卡，比起刚上市时的天价，现在Geforce4 Ti4600/4400的价格已经平易近人了许多。

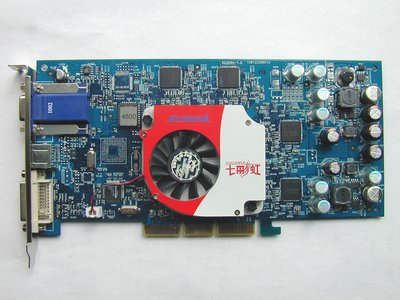

采用公版设计的七彩虹Geforce4 Ti4600显卡，使用蓝色的PCB板，8层PCB板布线设计，保证在高频下能够稳定工作。显卡的供电部分全部移到了显卡的末端，这个设计和以前的nVidia显卡有很大的不同，反而有些像3dfx的Voodoo 5。Ti 4600是目前娱乐显卡中设计最复杂的产品了，它采用了三星2.8ns FBGA封装的显存颗粒，额定工作频率高达714MHz，而Geforce4 Ti4600的显存默认工作频率只有650MHz，因此Ti4600的可超频性能相当的强。Geforce4 Ti4400的PCB板设计和布局与Ti4600完全一样，Ti4400使用的显存为三星FBGA封装的3.6ns DDR SDRAM，频率较低，不过可超频性能同样很强。

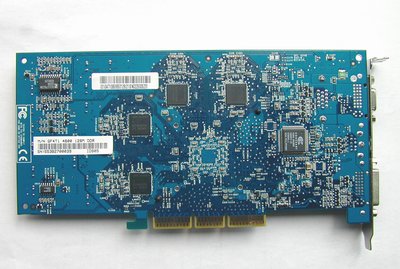

显卡的背面也布满了各种元器件，包括四颗三星FBGA DDR SDRAM颗粒，CONEXANT视频编码芯片和两颗PWM控制芯片，分别控制核心与显存的供电，Geforce4
Ti显卡的工艺可以称得上是一流。

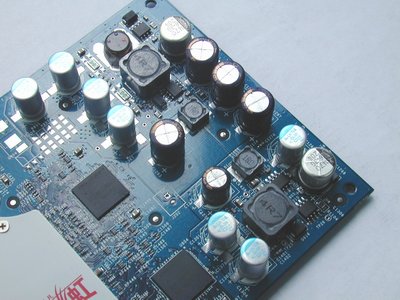

显存与核心的供电部分，首先印入眼帘的是大量的滤波电容，有14颗之多，包括了电解电容和金属铝电容，用什么类型的电容并不重要，只要是有足够的容量，工作稳定就可以。除了滤波电容外，还有扼流线圈和MOSFET，Ti4600/Ti4400采用了SOIC封装的MOSFET，体积小且精度高。Geforce4
Ti4600一共使用了四颗IOR 207H芯片，每颗内建两个独立的MOSFET，因此相当于有八颗独立的MOSFET分别为显卡的核心与显存提供电压转换，从线路设计上看，上半部分的两颗IOR
207H与周边的滤波电容以及扼流线圈构成了对显卡显存的供电线部。下半部分的两颗IOR
207H和周边的滤波电容及扼流线圈为显卡的核心处理器提供工作所需的电压。它们的PWM控制芯片位于显卡的背面，通过PWM来控制和调节显存与核心的电压。

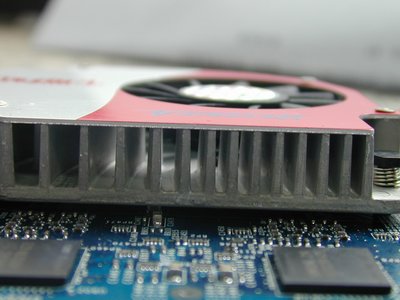

Geforce4 Ti 4600/4400的散热风扇，散片采用整块铝材锻造而成使散热器的鳍片和基座成为一体，独特的设计使散热器构造了一个风道，这种类型的散热器具有相当不错的散热效果。

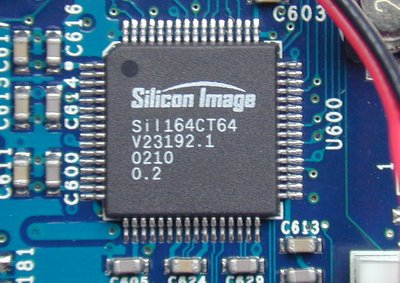

Silicon Image的TMDS芯片，用来支持DVI输出，据说Geforce4 Ti GPU内建了双TMDS，只不过是由于在高频下工作不太稳定，因此在正式产品中把TMDS功能屏蔽掉，这样在最终产品中的成本增加了不少。因此只有少数显卡厂商（如耕升）的Ti4600使用了两颗Silicon
Image的TMDS来支持双DVI，一般都只有一个。Geforce4中都内建了两个相互独立的350MHz的RAMDAC，实现了互不干扰的双屏支持。nVidia通过nView技术来支持双显示器。

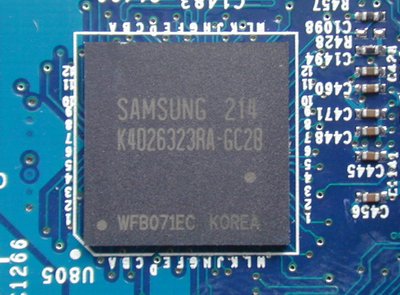

FBGA封装的DDR SDRAM颗粒，编号是K4D26323RA-GC2B，这是128兆位的DDR SDRAM颗粒，采用了FBGA封装形式也就是flip-chip
ball-grid array (FBGA)，球点阵列封装形式。它具有144个针脚，如果是TSOP II容下这么多管脚就比较困难了。颗粒采用了1M x 32bit x
4Bank的形式，每颗具有32位的数据线。这块显卡一共采用了8片这样的显存颗粒，因此显存容量是128MB，带宽为128位DDR。

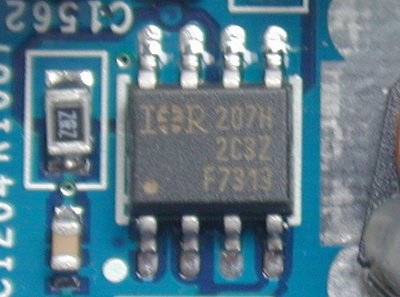

SOIC-8封装的MOSFET芯片，一颗小芯片内集成两个独立的MOSFET，优点是：体积小巧、功耗低、高精度

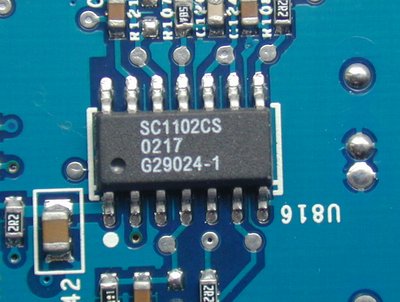

显卡核心供电的PWM控制器，型号是SC1102CS。SC1102是一款低功耗、多特性、同步模式电压控制器，也就是我们平时所说的PWM控制器，只是体积要比主板上常见的PWM控制器小很多，它采用SO-14封装，最高工作温度可达125度。实际上显卡上使用大功率的PWM控制器并没有什么必要，因为显卡的功耗毕竟要比CPU小许多。

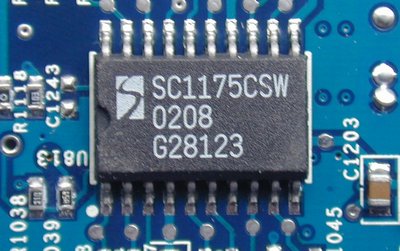

显存供电的PWM控制器，型号是SC1175CSW。SC1175是一颗二相、同步电压模式PWM控制器，它具有两路的开关控制，SC1175非常适合显卡和DDR内存模组的供电控制。

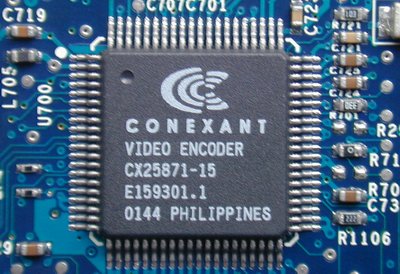

视频编码芯片，型号是CX25871，Geforce4 Ti不象Geforce4 MX那样，内建视频编码电路，要使Geforce4
Ti显卡支持视频输出必须使用视频编码芯片。这块显卡提供了S端子视频输出，CONEXANT是常见的视频编码芯片。

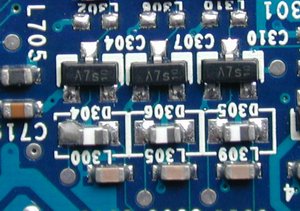

上图显示的是低通滤波电路，显卡上的RGB通道信号输出低通滤波电路可以滤除影响显示效果的高频杂讯，这部分电路对于显卡来说非常的重要，因此RGB是模拟信号输出，难免会被干扰造成波形畸变影响显示效果，特别是在高分辨率下的影响更加明显。低通滤波线路是由L309、L305、L300三颗贴片的电感和C311、C308、C305三颗贴片电容构成。此外还有门电路D305、D306、D304用来防止插拨显示器时的脉冲电流对显卡造成损伤。

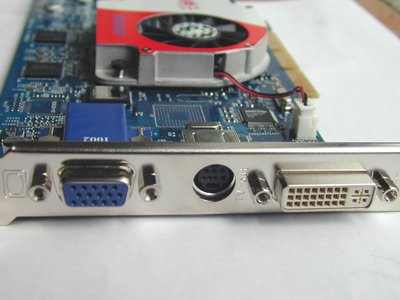

D-SUB15 + DVI + S端子，提供了完整的双显支持

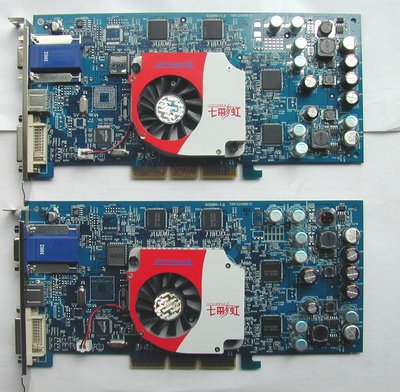

上图是七彩虹Ti4600显卡，使用三得FBGA封装2.8ns显存，下图是七彩虹Ti4400显卡，使用三星FBGA封装3.6ns显存

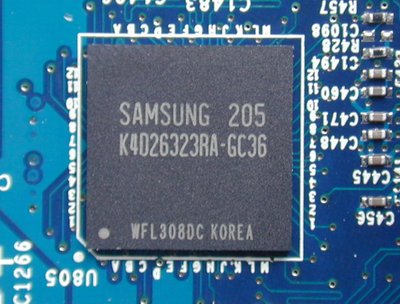

Geforce4 Ti4400使用的3.6ns DDR SDRAM，同样采用FBGA封装，这种颗粒的超频性能甚至比3.3ns的TSOP
II封装的显存颗粒还要高，估计未来的DDR SDRAM颗粒都会采用这种封装形式，在三星的DDR II内存规范中已经把FBGA封装做为标准。目前三星的高速DDR
SDRAM颗粒在高档图形卡中可谓是一技独秀，这当然和三星内存颗粒的品质是分不开的，三星甚至要跳过JEDEC自己制定了DDR400的工业标准，不过我们也希望多一些其它品牌的颗粒可供选择，这样也有利于降低FBGA封装的DDR
SDRAM的价格。
今天是这两块七彩虹Geforce4 Ti4600/4400显卡的介绍，由于都是公版设计，Geforce4 Ti4600和Geforce4
Ti4400已经推出有一段时间了，设计和工艺都比较成熟，因此也没有太多的东西好说。显卡的附件包括了一根S端子线，两款游戏和WinDVD以及显卡驱动。七彩虹Geforce4
Ti4600显卡的报价是2750，七彩虹Geforce4 Ti 4400图形卡的报价是2250元，在下次的文章中我将对七彩虹的这两块显卡进行测试。
