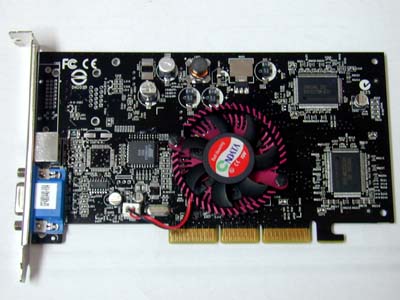

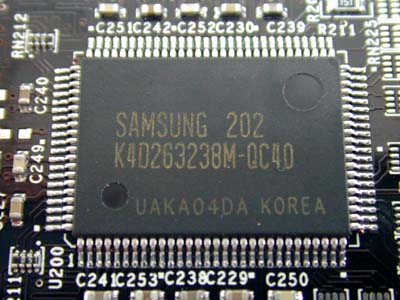

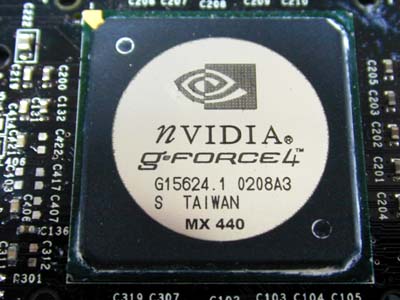

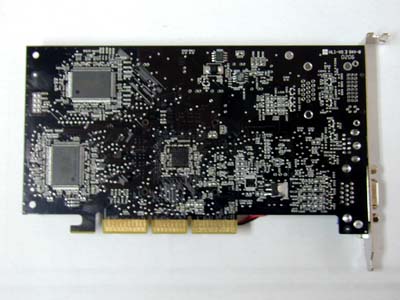

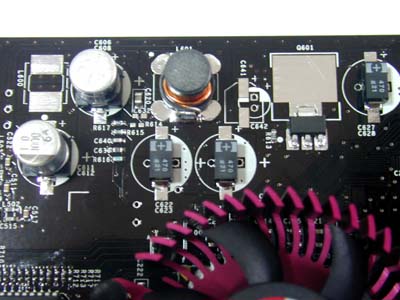

这一段时间以来，显卡市场上最热门的两个词汇莫过于NV17和NV25了。在它们还没有被正式推出之前，就已经吸引了无数的眼球。而在nVIDIA将它们推出之后，众多显卡制造厂商纷纷抢滩登陆，推出自己的基于NV17和NV25显示芯片的显卡产品，希望能够尽早得到市场的认可，消费者的认可，从而在NV17和NV25上捞一桶金。而在现在市场上的NV17和NV25显卡产品中，种类最多的，也是大家选择余地最大的毫无疑问就是GeForce4 MX440了。目前市场上大概有10种不同品牌的MX440显卡产品。今天，我就拿到一款昂达的GeForce4 MX440显卡产品—闪电8440豪华版。下面，我们就一起来详细的看看这款显卡。 昂达产品的包装一向都是比较精美的，这款显卡也不例外。在竞争如此激烈的硬件产品市场里，为了吸引更多的消费者对自己产品的注意，越来越多的厂家不仅仅对产品本身的质量严格要求，而且对产品的包装也是精益求精，力求在包装上就胜人一筹。  打开包装，可以看到除了一块显卡外，还有一张驱动盘，一张附送的WINDVD软件，以及一张产品保修卡。接下来将显卡拿出来仔细的看一下，可以看出，这款显卡采用了标准的公板设计，线路布局与其他MX440显卡完全相同，不过在用料上还是有一些独特之处的。这种显存颗粒移到显卡右侧，供电稳压模块集中到主显示芯片上方的设计思路，是这次推出的GeForce4 MX440显卡一个重要特征，可以起到节省显卡整体面积的作用。   可以看出，显卡的背板上也布满了各种电气元件。下图是这款显卡的心脏，也就是由nVIDIA推出的NV17显示芯片—MX440。  以前我们见过的NV17显示芯片上的标识是用“NV17S”、“NV17”和“NV17 PRO”分别代表MX420、MX440和MX460。而这款显卡上的NV17显示芯片与以前的方法不同，直接在芯片上刻上了MX440的LOGO。显然，这应该是新推出的一批NV17显示芯片，这样以后我们就能通过显示芯片更加直观的分辨出NV17显卡的种类了。NV17是一款采用增强型0.15微米制造工艺生产的，集成有3200万晶体管的图形处理器，不但拥有更强的3D性能，同时nVIDIA也为它增加了一些十分实用的特效技术，其中包括有：多屏显示技术（nView）、光速显存架构技术（LMA）II，以及改良的全屏抗锯齿功能等。拥有了这些新的特效功能，我们可以更方便的使用多屏显示模式；可以更有效的利用现有的显存带宽；也可以欣赏到更卓越的图象质量。这也是该款显卡进入主流市场后，具有很高性价比实力的原因之一。 这款显卡在供电稳压电路的设计上，使用了3个大容量的铝制电解电容，1个高频扼流线圈，3个钽电容以及背板上的PWM元件。他们分别为GPU和显存供电稳压。刚才我讲到这款显卡在用料上有自己的独特之处，指的就是这三个钽电容，而在其他的MX440显卡上，这里用的都是普通的电解电容。这样的设计，显然能够使显卡更加稳定的工作。  下图是这款显卡使用的三星4ns DDR显存颗粒。默认工作频率为500MHZ，比MX440的显存默认工作频率要高。显存编号K4D263238M，容量每片16M，单片位宽32bit，共四片组成128bit显存位宽。这款显卡上的显存颗粒采用TQFP封装，特点是双面交错SMT工艺，发热量较低，所以可以不使用显存散热片。  为了给这款显卡更好的散热，是它能够更加稳定的工作，昂达给这款显卡配备了一个显卡专用散热风扇，7片扇叶设计。紫红色的散热片配上黑色的PCB板，使得整个显卡显得还是挺美观的。  下图是这款显卡的接口部分，除了一个传统的VGA输出外，只增加了一个S-VIDEO OUT接口，并没有DVI输出。实际上，这样已经完全够用了，目前市场上的大多数LCD使用的都是普通的VGA接口。去掉并不实用的DVI接口，降低了成本，何乐而不为。  下图是这款显卡的BIOS。  显卡特性列表：
-增强型0.15微米工艺制造，集成有3200万晶体管
-RAMDAC：350MHz
-拥有4条渲染流水管线，单周期每条渲染管线贴两个纹理贴图
-拥有11亿次纹理/秒的像素填充率，每秒生成3400万个三角形，6.4GB/sec的显存带宽
-最大支持分辨率：2048x1536@75Hz
-外部总线接口: 完全支持AGP 2x/4x接口及快写功能
-集成第二代光速显存架构（Lightspeed memory Architecture）
-采用无损4：1压缩（Loss-free Z-Buffer）技术，比Z-Buffer节省4倍显存空间
-采用全新的HSR处理技术--支持Z-Correct bump mapping特性
-第二代 nFinite FX II无限渲染特效引擎
-两条Vertex Shader流水线，性能较G3提升3倍
-Pixel Shader效能提升50%
-4缓存架构：内置4个独立的缓存分别原始图形、顶点、纹理及像素数据
-快速Z清除功能，能快速清除已经使用过的Z-Buffer数据
-更先进的AA（反锯齿）技术--Accuview AA

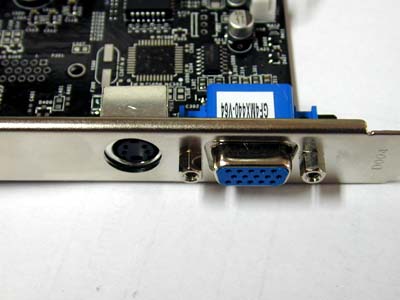

-高品质NTSC/PAL电视输出
-VPE（Video Processing Enigine）视频处理引擎，可以提供高画质、全速率和全屏的HDTV和DVD回放。 好了，介绍了这么多的外观和特性，下面该进入测试阶段了，看看这款显卡的实际显示性能到底如何。先看看测试平台。
测试平台：硬件：
主板：华硕P4T
CPU：P4 1.4G
内存：256M RAMBUS
软件：
操作系统： Windows 98 SE 4.10.2222 A；
DirectX：版本8.1a；
Quake 3 Arena：零售版本；
3DMark 2001：下载版本；
VillageMark ：版本1.10V
SPECviewperf：版本6.1.2
Power STRIP：版本3.1.5
这款显卡使用了nVIDIA建议的默认频率，即核心频率270MHz、显存频率400MHz。  QUAKE 3 Arena的测试结果：
| |
昂达MX440 |
MX420 |
| High Quality |
180.5 |
131.5 |
| 1024*768*16 |
160.7 |
123.0 |
| 1024*768*32 |
147.2 |
91.4 |
| 1280*1024*16 |
116.6 |
79.0 |
| 1280*1024*32 |
104.0 |
53.9 |
| 1600*1200*16 |
83.4 |
55.2 |
| 1600*1200*32 |
72.7 |
36.0 |
3D MARK2001的测试结果：
| |
昂达MX440 |
MX420 |
| 800*600*16 |
5210 |
4883 |
| 800*600*32 |
5187 |
4298 |
| 1024*768*16 |
4686 |
4274 |
| 1024*768*32 |
4670 |
3498 |
| 1280*1024*16 |
3796 |
3298 |
| 1280*1024*32 |
3737 |
2318 |
| 1600*1200*16 |
2927 |
2513 |
| 1600*1200*32 |
2893 |
1602 |
VillageMark的测试结果：
| |
昂达MX440 |
MX420 |
| 800*600*16 |
61 |
41 |
| 1024*768*16 |
44 |
27 |
| 1280*1024*16 |
28 |
17 |
| 1600*1200*16 |
20 |
11 |
VillageMark测试软件是由Power VR研发，最初用来展示Kyro II图形芯片独有瓷砖渲染架构中的隐面消除功能，VillageMark可以让图形芯片产生大量的隐面数据，进而考察图形芯片的隐面除去功能，也就是现在的闭塞甄别和显存控制能力。大家可以看到Geforce4采用的Z轴闭塞甄别算法的效能的确有很大的提升。 SPECviewperf是专门用来测试图形系统三维渲染性能的软件，也是检测显卡“专业”与否的利器。SPECviewperf利用OpenGL驱动来运算出十分复杂的CAD图和3D场景，由此来检测显卡的性能。在这个测试当中共有6个场景需要运算，这六个场景的测试结果如下，得分越高越好。SPECviewperf的测试结果：
| |
昂达MX440 |
MX420 |
| AWadvs-04 |
69.87 |
52.44 |
| DRV-07 |
22.32 |
19.82 |
| DX-06 |
30.81 |
27.80 |
| Light-04 |
8.499 |
8.189 |
| MedMCAD-01 |
19.97 |
15.48 |
| ProCDRS-03 |
13.79 |
12.25 |

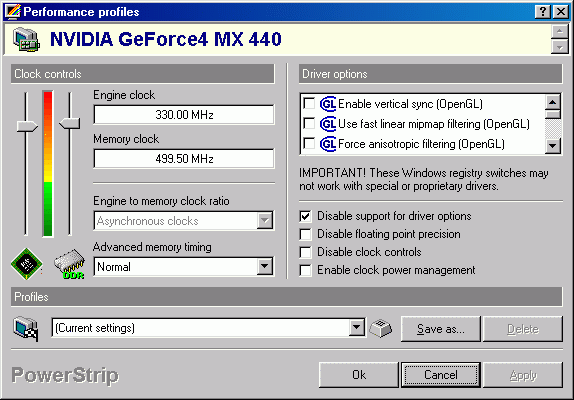

从以上这些测试分数中可以看出，这款显卡的性能还是非常出色的。显然，这与它比较高的工作频率以及NV17强大的3D处理能力是分不开的。凭借这款显卡的性能，不仅可以满足各种软件对显示的要求，而且完全可以让游戏玩家在3D游戏中得到速度和画质的双重满足。接下来，我就进行超频测试，看看它身上到底还有多少油水可挖。从下面的截图我们可以了解到，这款显卡在核心频率加到330MHz，显存频率加到250（500）MHz时，仍能稳定的工作。  QUAKE 3 Arena超频前后测试比较结果：
| |
超频前 |
超频后 |
| High Quality |
180.5 |
187.3 |
| 1024*768*16 |
160.7 |
174.1 |
| 1024*768*32 |
147.2 |
164.6 |
| 1280*1024*16 |
116.6 |
136.0 |
| 1280*1024*32 |
104.0 |
125.0 |
| 1600*1200*16 |
83.4 |
101.4 |
| 1600*1200*32 |
72.7 |
90.3 |
 3D MARK 2001超频前后测试比较结果：
| |
超频前 |
超频后 |
| 800*600*16 |
5210 |
5539 |
| 800*600*32 |
5187 |
5516 |
| 1024*768*16 |
4686 |
5101 |
| 1024*768*32 |
4670 |
5087 |
| 1280*1024*16 |
3796 |
4325 |
| 1280*1024*32 |
3737 |
4276 |
| 1600*1200*16 |
2927 |
3432 |
| 1600*1200*32 |
2893 |
3394 |

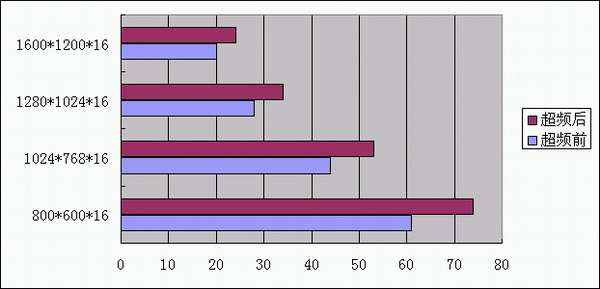

 VillageMark超频前后测试比较结果：
| |
超频前 |
超频后 |
| 800*600*16 |
61 |
74 |
| 1024*768*16 |
44 |
53 |
| 1280*1024*16 |
28 |
34 |
| 1600*1200*16 |
20 |
24 |

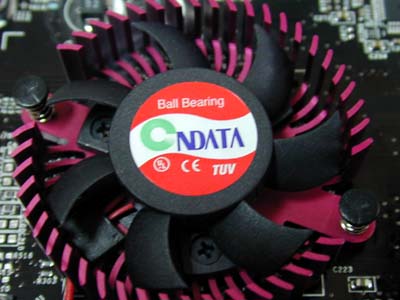

 正如我们所预料的，在超频之后，这款显卡的性能又有了幅度不小的提升。而且，在这种频率下，所有的测试软件均运行正常，没有花屏和跳帧的现象。在经过了一系列的测试后，我摸了一下显卡芯片的后面以及显存，感觉并不是很热，看来这款显卡的散热还是不错的。经过了一系列的测试，我们可以看出，无论是从性能、功能还是超频性来讲，这款昂达的闪电8440豪华版都没有叫人失望。这款显卡的价格是950元。 应该说，nVIDIA这次发布的NV17和NV25显示芯片还是非常值得我们期待了这么长时间的。那么，从市场角度来看，MX440显卡能否在市场上取得成功，就要取决于它的价格了。从现在市场上已有的MX440显卡产品的价格来看，除了个别几家的产品在千元以上，其他的基本都在900元左右。只要MX440的价格可以再降一些，那么，凭借NV17的强大性能表现，代替GeForce2 Ti成为中端显卡市场上的主流产品也就只是时间问题了。
