这可能是最后一篇了，再深就超出自己做的能力范围了，除非你是打算搞这一行，不过维修工挺累的，而这工资吗~~~。好了废话不说了，在这次的文章里，主要跟大家讲一下关于托盘进出的问题。不少光驱在使用时间长了以后，会出现托盘弹不出来的问题。首先我们先来了解一下光盘进出托盘的原理，见图：
先从托盘处于伸出的状态说起，（此时
出盘/进盘

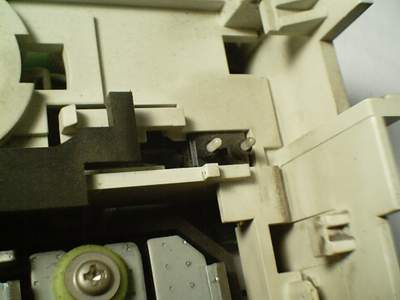

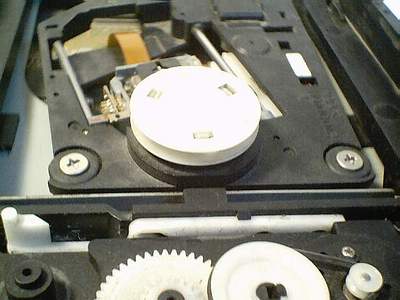

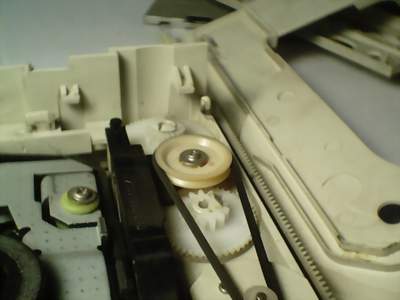

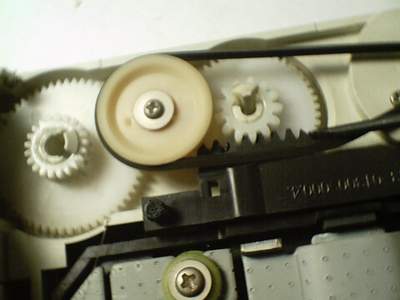

到位开关处在出盘状态，既出盘检测开关被托盘压下）。按下eject键，出仓电机带动皮带、齿轮，再带动那个白色（这是两个光驱的图片，另外是黑色的）的滑杆，滑杆里面有斜坡（见下图），带动机芯抬升，机芯与托盘同步到位（此时到位开关的进盘检测开关被压下，出盘检测开关被松开）。光头开始发射激光检测光盘，寻道，上下聚焦动作-这是判断光驱电路是否有问题，如果没有这些动作，说明电路有问题。
在了解了这些情况之后，我们来分析一下：对于不出盘的情况，大多是横杆由于长期磨损，或尘土阻塞，和皮带打滑，已经无法顺利完成动作，使得机芯放不下来，那么就用你能想到的办法处理吧，比如用刀挂，加点润滑油啊，什么的，还得具体情况具体分析呀。有时在光驱里倒着放张盘会解决这个问题，因为盘的重力会促使滑杆的运动。另外一种情况是，如果是托盘退不回去，那么应该是进盘到位开关失灵，看看是不是断线什么的，（当然不是像下图那样，这个已经加了辅助开关，但是线在我拍照的时候断了:）。

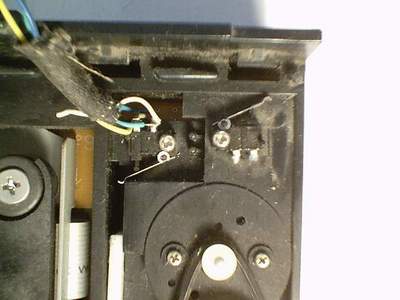

图* 左：进盘 右：出盘 检测开关
|
华硕的检测开关，这个样子搞起来挺麻烦的
|
托盘可以很容易的拽出来，插回去就要麻烦的多。机芯两侧托盘的滑道周围会有个突起物，是用来阻挡托盘“飞”出来的，所以塞回去时，要用力把它弄进去。托盘背面的滑道就是与横杆突起物相配合，是用来完成托盘弹出初始化和机芯抬起初始化的。这么说，大家明白么？我实在是说不出来，要有录像就好了。而且还要用手拨动横杆，先让机芯抬起，再把托盘塞进去，具体的操作，自己去体会吧~~。
对于你认为托盘机构已经无法正常工作的光驱，你不妨向图*那样，作一个手动检测开关。方法是：用一个双刀双置的拨动开关（按钮式的自锁，用其两对立的开关，分别接出盘检测开关、进盘检测开关的接线，这样就可以手动控制，而需要将机芯始终处于抬起状态，拆掉仓门电机（皮带也行),托盘可以放进去挡灰尘。压片器要拆下来，每换一张盘就从新放上压盘片，再按eject键，然后将做好的手动开关拨到进盘开关-闭和的状态，就能读盘了；如果要取盘，就先按eject键，然后将手动开关拨到出盘检测开关-闭和的状态，等盘停稳，就能取盘了，是有点麻烦，不过修好了一个光驱呀，可是塞到机箱里是不太可能了，做外置式的吧，拿来听歌也不错。
（有可能的话再续吧）
