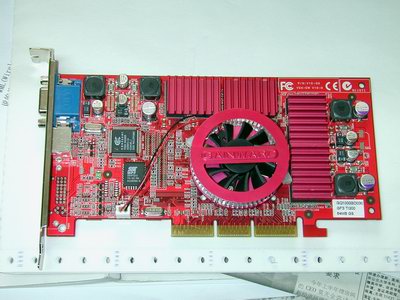

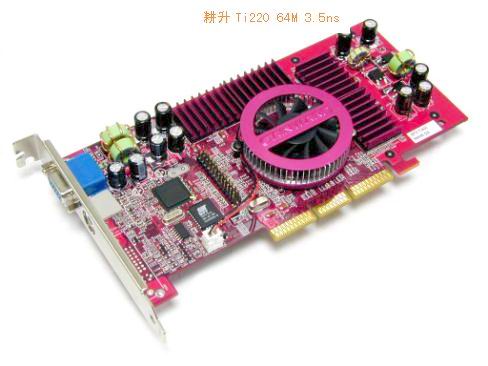

这次耕昇推出的新产品一改往常“闷声大发财”的习惯做法，“洒家来也”地叫了半天，就是不见东东到。究竟是什么显卡让读者抑或是评测人员这么感兴趣呢？ 原来是款新品Ti200。也许有朋友要问：Ti200有什么希奇的，无非是平时性能不如Geforce3，超频后性能超过Geforce3，价格却远来得比Geforce3便宜而已！但是，耕昇这块Ti220XP却绝对与众不同，卖点“异常”之多，简直令人咋舌。 在厂家新闻稿里面，共总结出其拥有的七大“法宝”： 法宝一：Geforce3 Ti200核心 这点毋庸置疑，不用我多说，待会大家一看便知。 法宝二：64MDDR钰创显存，3.5ns的呀！ 传说中的显存，有无数神秘的…… 法宝三：PCB八层板设计加超大功率供电模块 不是我疯了就是耕昇疯了，哈哈 法宝四：QUADRO DCC神奇跳线 这个嘛，耕昇的小秘密，可不能告诉爱尔莎的人 法宝五：完整的硬件监控系统 配合软件才行，有机会做个与华硕、丽台显卡硬碰硬的比较 法宝六：强力的涡轮风扇（标配显存散热片） 老生常谈的话题了 法宝七：TV OUT视频输出功能 这也是个特点，这儿提一句，当然不是无的放矢。 笨笨评论：其实好好下功夫，除了做工用料外，显卡大有可为之处，用上海话来说是“白相花头经”，一款优秀的显卡，超频性好是非常好，但如果加上出色的功能与特点，无疑会提高其购买价值。 OK，下面评测正式开场，我们将全方位考察这块Ti220XP，看其是否名能副实，与厂方宣称的一致。  Ti220XP外观与钛极200全然不同，下图是钛极200的身份照，大家可以两相参照，以正视听：  钛极200是标准的Geforce3版型设计，而Ti220XP则是非公板设计。具体细节下面有详细比较。 外观特性篇： 首先我们还是先来比较一下钛极200与今天测试的Ti220XP有何不同：
| |
钛极200 |
Ti220XP |
| 核心频率 |
175MHz |
200MHz（默认） |
| 显存 |
400MHz（4nsDDR） |
450MHz（3.5nsDDR） |
| 显存散热 |
显存散热片，两块显存一个散热片，共四片 |
| 芯片散热 |
红色超级涡轮风扇 |
| 核心电源模块 |
SC1175 |
ISL6528 |
| PCB板型设计 |
六层红色 |
八层红色 |
核心部分：
 |
 |

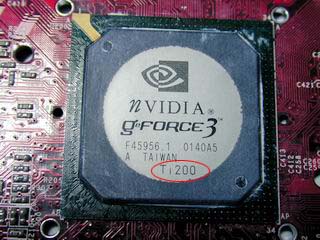

| Ti220XP核心 |

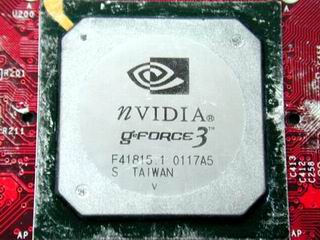

钛极200核心 |
| 0.15工艺的GPU核心，大家看到同为Ti200，核心标识上的变化了吗？理论上后出标上Ti200字样的新核心超频性能更好 |

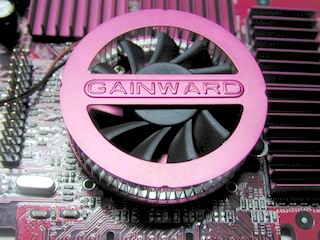

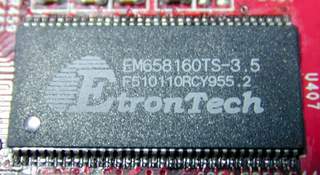

风扇部分：  设计独特的涡轮风扇已经成为耕昇显卡的重要特征了，有评测报告说正是因为这个东东太“难看”以致影响了耕昇显卡的销路，这可与笨笨的审美观大异其趣，要知道，实用就好，耕昇显卡的超频能力之强此风扇功不可没啊！ 显存：  钰创3.5ns的DDR高速显存啊，这是笨笨第一次看到钰创快于4ns的显存，看来耕昇并没有食言！理论上能在285M下正常工作，即DDR572。目前最快的DDR显存是Radeon8500上用的HY3.3ns显存，但这是精挑细选的非批量产品，最近ATI显卡缺货可能与显存量产不足有关，其次就是晶豪（ESMT）的3.8ns显存（主要用在Geforce3和Ti500上），不过以后我们可能再也见不到晶豪品牌的显存了，因为晶豪给某台湾大厂收购，即将改名换姓了……此外，就是三星和钰创的4ns显存了，这是成熟能够大量供货的产品，3.5ns显存的出现，无疑证明了钰创的设计能力有相当地进步（台积电的.15工艺生产能力还用怀疑吗？），这是可喜可贺的事情，据说，这次Nvidia总裁去台湾，除了最大的两家代工厂（台积电和联华）外，专门点名见了钰创的高层……大家一定明白是怎么回事了吧？ 核心供电部分： PWM芯片改头换面了，请看下表图：
 |
 |

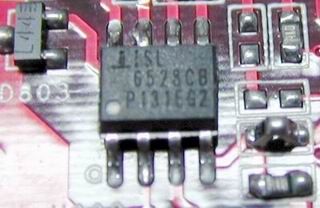

| Ti220XP用了ISL6528芯片 |

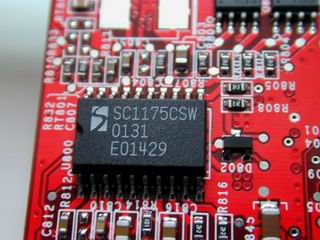

钛极200用了Geforce3标准的SC1175芯片 |
| 无疑，ISL6528成本要比SC1175高，耕昇也不是第一次用非标准的PWM芯片了，它对超频性能的重要作用不言而喻，此外，用了它之后能稳定地为大容量显存（比如128M）供电 |
Intersil公司最新的8管脚6528芯片是专为显卡设计高级SOIC双路供电IC（一路为GPU，另一路为显存），调节范围0.8V～3.3V，运行灵活，频率高达600KHz，本身体积小，需要的昂贵的周边滤波元件也少，电压调节精确灵敏（2％），功率大，耐温性能好，可靠性高，成本不菲：一颗小小的6528居然接近人民币9元！据说，这块PWM是Geforce4（NV17）显卡的预演，所以大家理应增进对其的认识。 核心芯片供电电路：
 |
 |

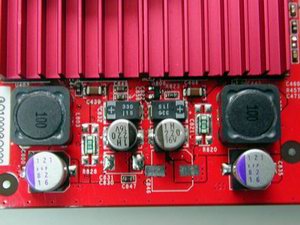

| Ti220XP核心供电部分 |
钛极200核心供电部分 |
| 与火狐Ti不同之处在于厄流线圈都“站”起来了，而且看起来电感值更大一点，旁边的电容都换成了大容量的电解电容，呵呵，怎么不用更昂贵的铝电容呢？ |
显存芯片供电电路：
 |
 |

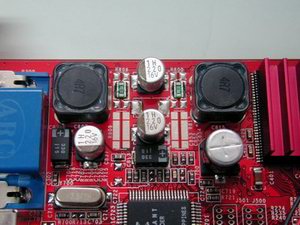

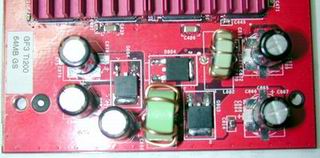

| Ti220XP显存供电部分 |
钛极200显存供电部分 |
| 看起来Ti200XP好像是主板的设计，就差三相供电了……呵呵，不过估计多GPU并联工作（类似于VooDoo6000，那么外接供电，显卡三相供电也不是不可能的事情） |

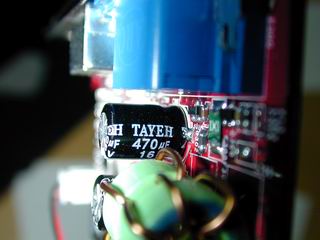

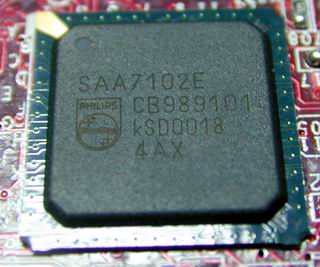

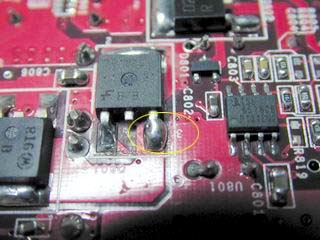

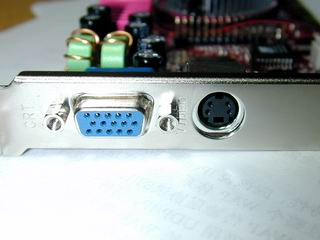

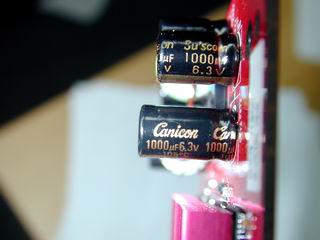

这次耕昇用了大量高容量电解电容，但因为笨笨手头拿的是工程样板，所以不清楚正式版型是否也是电解电容当家？   哈，一块显卡上用了三种不同容量不同厂家的电容，（其中最大的电解电容是1000μF，6.3V，耐温105℃）莫非耕昇也想向华硕学习？ 其他细节：  典型的工程样板，看匆忙赶工造成的粗糙焊点，555，希望正式板没有这种东西出现，否则非PK耕宇的××。  这款显卡带S-Video视频输出，省略了不常用的DVI接口，我个人觉得比较实惠。  用于数模转换的视频编码输出芯片是Philips SAA7102E，BGA156模式封装，I/O电压5V，工作电压3.3V，大家看到旁边27M的晶振了吗？那就是为了保证此芯片400KHz快速I2C控制接口稳定传输而加上的。记得SAA7102E以前曾经用在Elsa显卡的视频输出子卡上。该芯片内置10bit DAC，支持800×600分辨率，利用“Philips Phlicker Philter”技术有效减少了闪烁，效果比普通三行过滤还好，具备超扫描，精确的像素定位和硬件光标功能，可用在Nvidia机顶盒Cinema上，因为笔者尚未就其实际效果与CX25871做过对比，所以没法明确说出究竟哪个好，有机会再来做一个“横向”……大家不妨先参考一下Tom’hardware近期的《是赢是输——21款Ti显卡评测》中关于TVOUT的论述：
| |
Philips SAA7108E |
Conexant CX25871-13 |
| 电视制式 |
PAL |
NTSC |
PAL |
NTSC |
| 640×480影象居中 |
有 |
好 |
有 |
有 |
| 640×480影象扩大 |
有 |
好 |
有 |
有 |
| 800×600影象居中 |
好 |
好 |
有 |
有 |
| 800×600影象扩大 |
好 |
好 |
有 |
有 |
| 1024×768影象居中 |
－ |
－ |
有 |
有 |
| 1024×768影象扩大 |
－ |
－ |
有 |
有 |
| 最大输出分辨率 |
800×600 |
1024×768 |

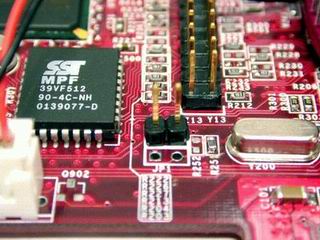

说明：有表示输出不能满屏，周围有黑色边框。没有当然是效果比较好的拉！表中SAA7108E可以包揽Video In/Out，想来输出效果也与7102E类似。  这就是所谓的神奇跳线，它可以令得显卡立马身价十倍！至于什么是DCC以及DCC的作用请看明天的文章。 八层板用肉眼是看不出来的——本来笨笨想用游标卡尺测试显卡PCB板厚度，转念一想实在无聊（没有意义），还是免了吧:） 不过不惜工本的代价想必能换来超频的稳定性。监控芯片与2D效果问题比较复杂，也留待明天再做探讨。 [未完待续]
