现在市场上林林总总的液晶显示器让人眼花缭乱，不单是单一显示功能的液晶显示器，就算是价格较高的高端多功能液晶显示器也是厂家竟相推出的热点。通过厂家层出不迭的市场推广、市场宣传活动，我们对多功能液晶的特点也有了大致的了解，其中不外乎电视功能（TV）、画中画功能（Picture in Picture）以及多媒体接入功能等，但是对普通的用户来说,多功能液晶显示器还是比较神秘的，其工作原理和内构成是怎样的呢？
今天就以大白鲨SK-1800MP液晶显示器为例进行解剖说明，真正让消费者了解多功能液晶显示器的构成以及工作原理。
下图是SK-1800MP的正面图像:
(图1)
 上图中下方一条黑的长方型直线上是各种”功能按纽”,值得一提的是它可以通过遥控器来进行控制。如下图:
(图2)  在上图中,每一个白色按纽的旁边都注有功能标识,中间的按钮为显示器开关按钮,右边的部分控制着显示器的各种显示参数设置,包括亮度、对比度、色饱和度等指标; 左边的部分则负责这台显示器的功能调节,包括电视功能(PC TV)、菜单功能(MENU)、自动调节(AUTO)、画中画功能(PIP)以及选择按钮(SELECT)。 拆开SK-1800MP你就会发现,其实多功能液晶显示器的内部构成也很简单。只不过液晶显示器内部线路的电路板以及连线都非常脆弱,一不小心碰到就可能造成线路损坏,给用户造成不必要的麻烦和损失,建议如果没有专业技术人员在场的情况下,最好不要私自拆开。

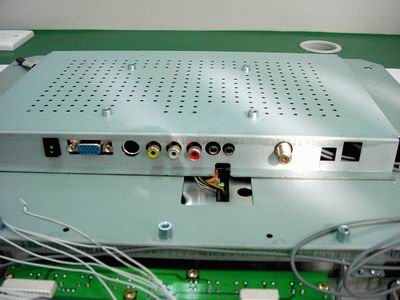

这是SK-1800MP解剖图:
如下图3  图3中下面的绿色PCB电路板,就是控制图2中各种功能的控制电路板;

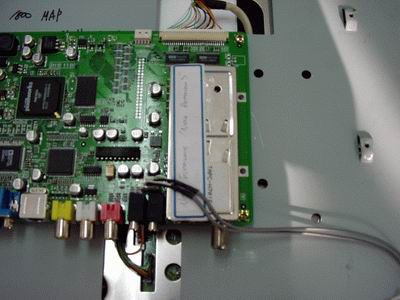

在图中上面的一行接口中,最右边的银色突出接口是接驳电视用的,可以接天线,也可以直接和有线电视接口进行连接,实现PC接TV功能,其原理就是在控制电路板上加载了一个PHILIPS的电视高频头。 如下图4所示:
图中右边的很显眼的长方型盒子就是PHILIPS的电视高频头。这就是构成液晶显示器TV功能的主要部件。
最左边的是液晶显示器电源接口;

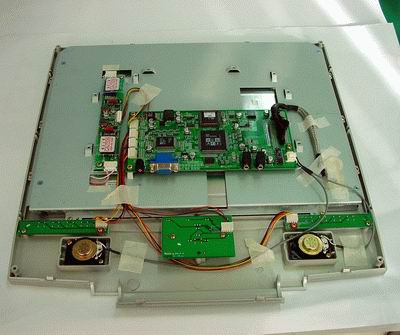

左边第二个绿色的接口是和电脑显卡相连的VGA接口,中间部分依次是A/V端子和S端子输入以及音频输入接口。  对多功能液晶显示器的多功能构成了解后,接下来就简要介绍一下液晶显示器的内部工作情况。(图5)
在下图拆开的液晶显示器背面图中,中间的带多个接口的PCB电路板的主要功能就是处理来自于显卡的信号,实现图形显示。
在其左边的是控制液晶分子的电路,给液晶分子供电,根据关开电源状况控制液晶分子的排列顺序,从而显示图象。
最下面有三个绿色的电路板,外侧的两个控制背光灯源,中间的部分控制(IC)液晶面板前侧的按纽,或是实现OSD功能。  相信,通过对多功能液晶显示器的解剖介绍,用户对液晶内部元器件的构成情况已经有了比较直观的了解。看似神秘的多功能液晶显示器,也不过如此简单,只不过现在液晶显示器内部关键部件如玻璃基板等的制造工艺比较复杂,使液晶显示器的成本较高,所以价格也较高。不过,通过技术的不断发展和成熟,通过液晶成品的规模化生产,拥有一款令我们心仪的多功能液晶显示器将不再是梦想。
