自己动手做个转接线
【原创】阅读
人次
2001年12月29日17:42
|
|
【文章简介】
朋友们，你想过没有自己DIY一条硬盘转接线吗？来，今天我们Diy一把... (1582 字) |
现在有不少的人手中都有一个或者十多个笔记本硬盘。由于它的接口比较的特殊所以要相连在普通的电脑上就有了不小的困难。把它直接连到电脑上的过程虽然麻烦了一点，但是他的传输速度相比于使用USB移动硬盘盒来说却是相当可观的，尤其是我们需要传输大量的数据时。虽然市场上是有这种转接线，如下图。

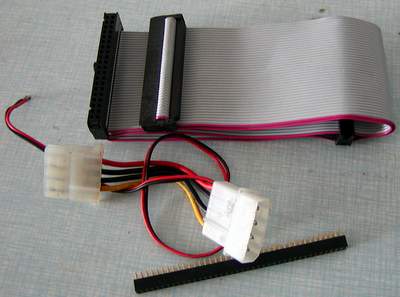

不过其售价竟然高达25块！并且在市场上也不是很好找。那么我们为什么不发挥自己的动手能力自己做一条呢？说做就做。 首先我们先要准备好以下几样东西：普通硬盘线一条成本2元；笔记本硬盘插座一个，电子市场有卖，6块；从坏机箱风扇上拆的电源线一条，这对于很多玩家来说太容易了，谁的手里没有几个坏风扇？可以不计成本。当然向电烙铁等工具也是不能少的了。别忘了在找一点502胶水，一会儿有用。
 我们首先用一点502胶水，在这些针脚的根部点上一点，以防止连上线以后把里面的簧片给拽出来。不要太多！只要用针给点上一点就够了。

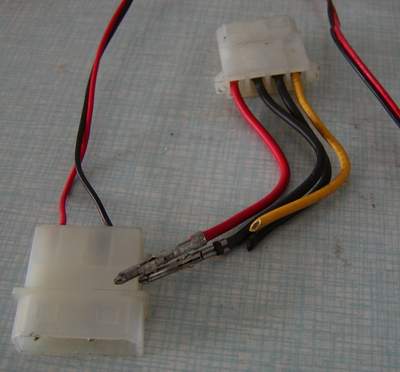

接下来我们再来把电源线改造一下，因为笔记本硬盘用的是5V电源，而这条电源线确实提供12V输出。我们所做的工作就是把这个插线的黄线换到红线的位置，其他两条线可以剪掉。看一下这个插针。

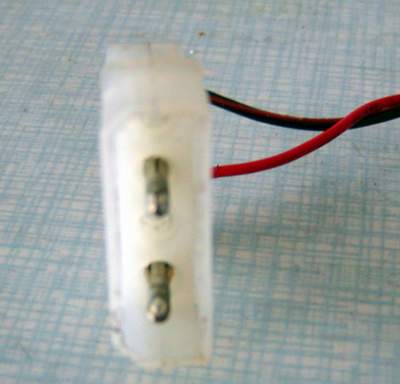

我们只要把这个插头上的两个小弹簧片压下去就可以很轻松的把他从插座里拔出来了。这是做好后的连线。

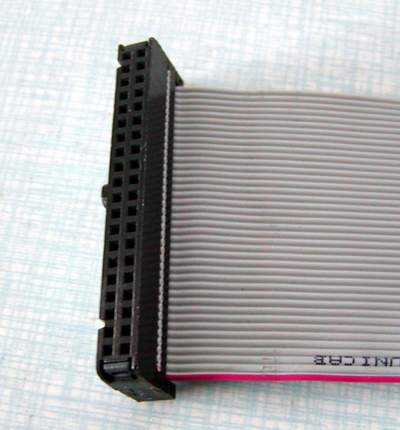

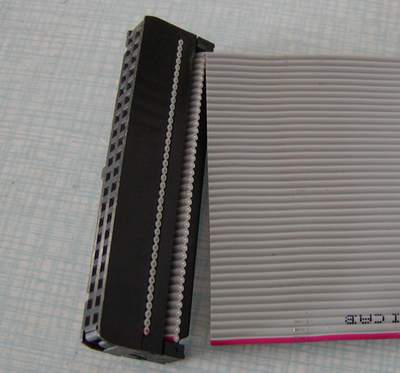

下一步就是要把数据线一头的40pin插座切掉，，自是这也简单，用一把锋利的小刀沿着插座划一趟就ok了。
回头再看一下笔记本硬盘的数据接口。笔记本硬盘的数据接口是44针的，其中有几条线是用于供电的。图中从右边数竖着的两根是电源的5V输入，最右边下面的那根和上边的从右边数第三根是电源的地线。这两排针脚的上面一层是偶数脚，下面一层是奇数脚。紧挨着左边的两个空脚的里面一条是1号脚，上面是2号，依此类推。
这是把插座放上去比较一下，明显的要大一些。所以我们要把多余的部分（白线左面的部分）截掉。
这也不难。在两边每边用刀割一下，形成两条裂痕。这里用一个诀窍就是在针孔的位置下刀比较容易。
在左右晃一下就可以截断了。

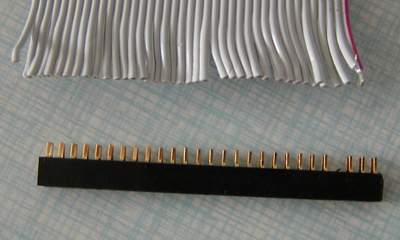

好这样最艰难的也是最耗时的工作要来了。那就是把这个插座和数据线连起来。
他们的对应关系是这样的。硬盘线的红线是1号脚，与插座上对应的针脚相连。紧挨这红线的就是2号线，在一条是3号。依此类推。这个过程大约消耗了我40多分钟的时间，如果你对焊接比较熟悉的话半个小时搞定时不成问题的。

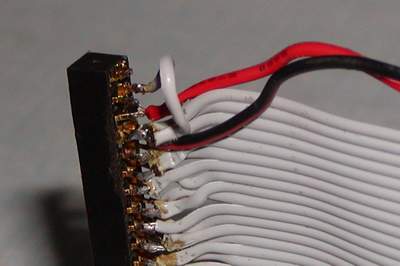

 这是电源连线的焊接。

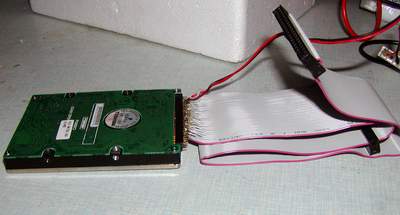

这是连到硬盘上的模样。
 从市场里买到的转接线都有一个问题就是没有标记怎么把插头插到硬盘上，也没有告诉你这个转接头该如何连到普通的数据线上。如果插反了随然没有什么硬件的损坏（至少我试验是是这样的，不保证其它硬盘也通用），但是一般不是不能用就是所有的硬盘都找不到，很是的麻烦。现在我们给他增加一个防呆设计，就是把对应硬盘上两个空针位置的插孔给堵死。这样你就再也不会插反了。
 好了，这样一条便宜又实用的硬盘转接线就做成了。怎么样，你也需要？那就动手吧。
