本文即将发表在最新一期的电脑报硬件版头版 日前, 全球核心逻辑、处理器、多媒体及网络通讯芯片设计厂商威盛电子，宣布推出嵌入式系统平台(Embedded System Platform)产品[Eden]，他的推出主要是为体积精简、运转安静的新兴信息产品应用市场，提供了革命性的芯片解决方案，也实现了威盛对于协助产业发展，善尽领导厂商义务的承诺。
在正式开始介绍Eden之前，我们想先给大家介绍一点有关嵌入式系统的知识，这样可以更好帮助大家了解Eden。
什么是嵌入式系统
嵌入式系统是以应用为中心，以计算机技术为基础，并且软硬件可裁剪，适用于应用系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。它一般由嵌入式微处理器、外围硬件设备、嵌入式操作系统以及用户的应用程序等四个部分组成。嵌入式系统的主要作用是实时控制、监视、管理移动计算机、数据处理等，或者辅助其它设备运转，完成各种自动化处理的任务。
最简单的嵌入式系统仅有执行单一功能的控制能力，在唯一的ROM中仅有实现单一功能的控制程序，无微型操作系统。而复杂的嵌入式系统，可以具有与ＰＣ几乎一样的功能，他们的应用典型如：个人数字助理（PDA）、手持电脑（HPC）等产品，复杂的嵌入式系统实质上与ＰＣ的区别仅仅是将微型操作系统与应用软件嵌入在ROM、RAM与FALSH存储器中，而不是像PC存贮于磁盘等载体中，这里还要指出的是很多复杂的嵌入式系统其实都是由若干个小型嵌入式系统集成的。
伴随着二十一世纪的曙光，计算机迈入了其另一个充满机遇的阶段——后PC时代。不知不觉中，市场上越来越多的消费者开始接受嵌入式系统的数字化产品，如：像手机、PDA、VCD机，另外如：车载GPS系统、数控机床、网络冰箱等。而VIA的Eden的发布，预示着更多更好的产品也将被生产出来，投放市场，以满足消费者的需求。
那接下来呢，我们就像大家介绍今天的重头“人物”——Eden。
初识Eden平台

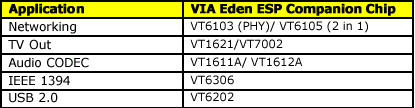

威盛Eden平台包括了低耗电、高效能的第六代处理器核心，高整合度的VIA Apollo PLE133/ProSavage PN133T北桥芯片以及外围支持规格齐备的VT8231南桥芯片。基本的Eden平台已内建AGP 2X/4X的3D绘图加速核心，与输出入控制、网络支持及多媒体音效功能，而客户还可根据市场需求，自由选择搭配威盛的多款外围芯片产品，进一步增加IEEE 1394、USB2.0、TV-Out、高速网络连接等先进的应用能力。
Eden的多媒体处理芯片
由于整体平台的耗电量仅有六瓦特(Watts)左右，可以说Eden也是现阶段市场上最省电的X86嵌入式系统解决方案。同时，其领先市场的低发热量芯片特点，更使Eden平台无须风扇散热便能稳定运作、成为强调超长电池寿命与精简外型的可携式信息应用市场最理想的解决方案。
至于平台所采用的高效能处理器核心，则采用原生的X86指令集架构，内建192KB全速的L1/L2高速缓存，并支持MMX与 3DNow!等多媒体指令集。Eden完全兼容于微软(Microsoft)的Windows XP、Windows 9x、Embedded Windows、Windows CE 及Linux等操作系统，可提供使用者充沛的主流应用软件与网络环境运算性能，AGP 2X/4X与3D加速等完整的的多媒体技术支持，更丰富了Eden平台在家用与娱乐市场的竞争力。
Eden这个全新的平台不仅创造了X86架构发展的无限可能，更可藉由精简的设计、大幅降低产品的成本与缩短开发时间。更重要的是，威盛为Eden平台设计了长达四年的产品支持项目，结合公司全球化的营运布局，将可完全确保其客户的权益，让他们无后顾之忧地延长产品的生命周期，充分发挥成本效益。
威盛电子总经理陈文琦表示，Eden嵌入式平台产品的发布，是威盛迈向全方位连接时代的重要里程碑；以经过市场验证的芯片开发技术为基础，Eden让产业界第一次拥有完整的开放性X86系统平台解决方案，并可望加速产品的创新，开拓信息产业的全新视野。
