    狮王银翼镭系列显卡测试手记(上)

    【原创】阅读 人次
    2001年12月22日20:17


    【文章简介】
      在11月份, 狮王也推出了6款新的银翼“镭”系列显卡产品, 今天我就要给大家介绍一下这个系列中的3款显卡-- Radeon7500,ATI Radeon VE 64M(双头、TV-OUT)和ATI Radeon VE 32M,让我们一起来看看它们的性能到底如何... (5870 字)


    ATi公司作为一家总部设在加拿大的华人公司,一向是以亮丽的画面效果,以及优秀的DVD回放功能来打动消费者的心,其在显卡设计和制造方面的实力是任何一家同行都不能小视的。ATI一直致力于将自己的显卡产品做的更好,从当今市场中零售的ATI显卡来看,其产品始终保持了良好的画质效果,以及不错的DVD回放功能。这些特点,就连显卡界的老大哥nVIDIA也要羡慕不已。可以说,目前唯一还能够在显卡领域与nVidia公司从技术、产品等方面叫板抗衡的也只有ATI一家了。

    为了能够继续和nVIDIA公司对抗,ATI除了大力研发新技术,推出新产品来抢占市场份额外,还推出了一系列的举措。比如说,ATI在今年早些时候,终于放开了自己显示芯片的生产权限,一些具有很强板卡制造能力的制造商,也加入了ATI的阵容,第三方镭产品,随即应运而生。从几个月来的市场反映看,这样的做法,还是相当具有成效的。显卡成本的下降,品种的增加,使得ATI显卡的队伍迅速壮大了起来。同时,凭借ATI Radeon 芯片自身的实力也确实吸引了一批原本忠于nVIDIA的显卡制造商。此外,ATI积极开展的研发新产品的工作也卓有成效,无论是高端显卡市场还是中低端显卡市场均推出自己的新产品,全方位的向nVIDIA发起攻击。

    在这种情况下,很多板卡制造厂商纷纷推出自己的ATI系列显卡,一时间,市场上出现了各种各样,不同档次的ATI显卡,这使得ATI有了更多的资本,更大的决心与nVIDIA对抗到底。在11月份,狮王也推出了6款新的银翼“镭”系列显卡产品,分别是Radeon7500, Radeon8500,ATI Radeon VE 32M,ATI Radeon VE 32M(双头、TV-OUT),ATI Radeon VE 64M以及ATI Radeon VE 64M(双头、TV-OUT)。可以说这六款产品可以满足消费者对高、中、低等不同档次以及双头输出,TV-OUT等不同功能的显卡产品的需求,可以说是ATI的大套餐。当然了,消费者没有必要也不可能把这一套大套餐都吃掉,只要根据自己购买显卡的主要用途和自己的经济能力选择其中最适合自己的一款显卡产品即可。所以,今天我就要给大家介绍一下这个套餐中的3款显卡-- Radeon7500,ATI Radeon VE 64M(双头、TV-OUT)和ATI Radeon VE 32M,让我们一起来看看它们的性能到底如何。下面首先列表比较一下Radeon8500,Radeon7500和Radeon VE这三款显示芯片的一些参数。

      Radeon VE Radeon7500 Radeon8500
    体系架构代号 RV100 RV200 R200
    制造工艺 0.18微米 0.15微米 0.15微米
    晶体管数目 60M 60M 60M
    渲染流水线数目 1 4 4
    贴图单元数目 3 3 2
    核心频率 183MHZ 290MHZ 275MHZ
    显存频率 183MHZ 230MHZ 275MHZ
    显存总线 64bit 128bit 128bit
    显存带宽 2.9GB/S 7.3GB/S 8.8GB/S
    像素填充率 180MPixels/s 540MPixels/s 1000MPixels/s
    纹理填充率 550MTexels/s 1620MTexels/s 2000MPixels/s
    RAMDAC 300MHZ 350MHZ 400MHZ
    双头显示 支持 支持 支持
    T&L 软件 硬件 硬件

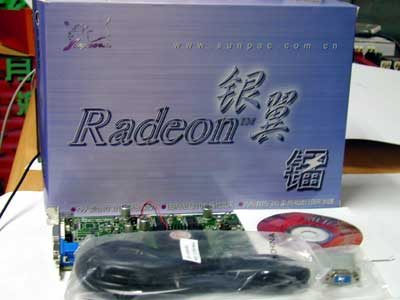

    下面我先介绍一下采用了现在市场上很受消费者青睐的Radeon7500显示芯片的银翼R7500-64DT显卡产品。打开包装,可以看到一块显卡,一张驱动盘,一张产品质量保证卡,一本使用手册,一个DVI转CRT的转接头,以及一根S端子转视频输出的转接线。

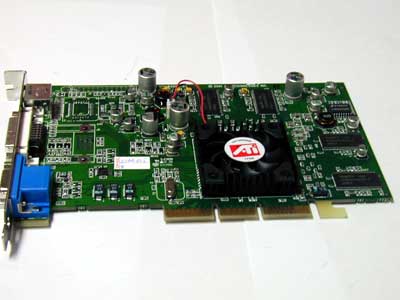

    再回过头来仔细的看看这款显卡,可以看出,这款显卡是ATI的OEM产品,走线,布局,用料基本上与原厂的无异。PCB板是双面设计,边角都进行了钝化处理。整块显卡外观整洁,明了;整体布局合理;走线清晰,做工精细。卡上用料依然很充足,没有偷工减料,卡上使用了很多的铝制电解电容,扼流线圈等元件,可见为了提高它的整体性能也是不惜工本。

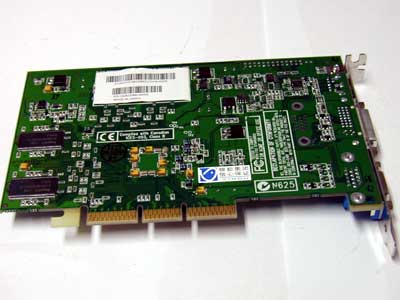

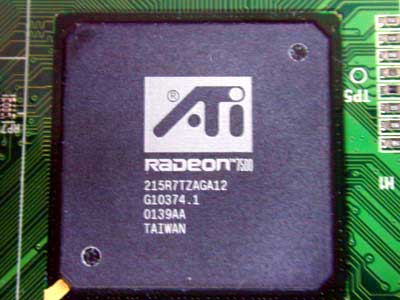

    可以看出,显卡的背面布有大量的小型逻辑芯片以及晶体管。下图就是这款显卡的心脏—由ATI提供的Radeon7500显示芯片,使用陶瓷封装的形式。台湾制造。

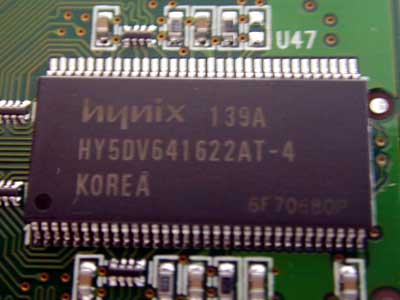

    这就是这块显卡使用的现代4纳秒的DDR显存。

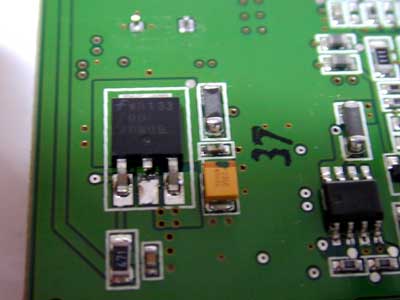

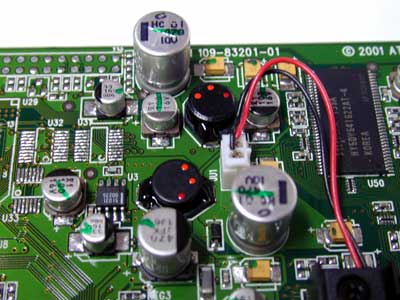

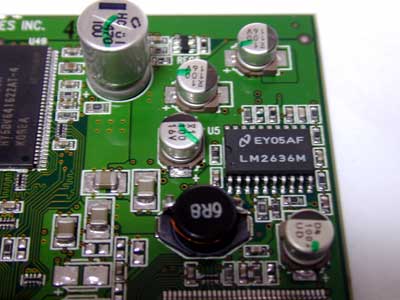

    在我们以往测试过的显卡中,现代显存颗粒的性能表现还是比较令人满意的。所以,这款显卡使用他们的显存颗粒作为自己产品的显存部件。应该说,Radeon7500所使用的韩国现代提供的4ns DDR SDRAM产品,理论上应该至少可以使显卡的显存频率上升到500MHz。而这一频率,对于Radeon7500的主要对手nVIDIA的GeForce2 TI显卡,即使超频使用也未必能够达到,因为现在市场中的GeForce2 TI显卡,显存的频率为400MHZ。 下图是这块显卡的供电稳压系统。在卡的背面一共使用了4个3PIN的稳压MOS管,在卡的正面一共使用了3个扼流线圈,大量的铝制电解电容以及一个稳压模块芯片,分别为GPU和显存稳压。由此也可以看出ATI为了保证自己的产品能够更加稳定的工作,在稳压系统的设计思路上花费了多大的心血。显然,这样的设计可以使显卡在更加稳定的环境中工作,其性能自然也会有所增加。

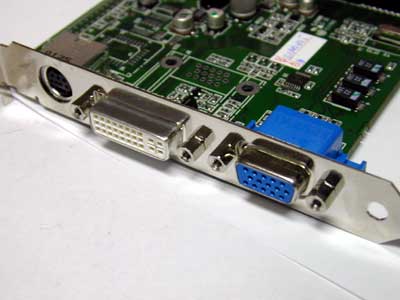

    下图是这块显卡的接口部分。依次是S-VIDOE OUT,DVI和CRT接口。有了这些接口,不但显卡本身具有了更大的适应范围,而且用户在考虑购买显示设备时,也不必再为自己心仪的液晶显示器而发愁了。

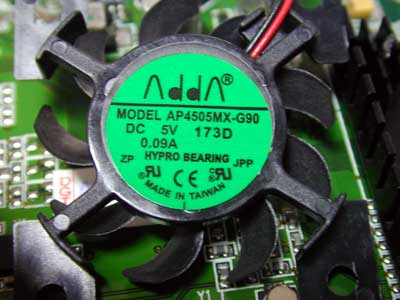

    为了更好的散热,狮王给这款显卡配备了一个显卡专用散热风扇。标称是5V,0.09A。

    显卡的规格和特性:

    规格: -使用ATI RADEON 7500图形处理核心单元(GPU)

    -高效的图形处理特色,使用ATI的CHARISMA ENGINE,PIXEL TAPESTRY和HYPER Z等技术

    -灵活的双显示器支持,HydraVision多屏幕管理软件使得来自于VGA,TV,DVI等接口的显示设备得以更方便的组合

    -支持DirectX 8.0和OpenGL

    -整合TMDS的DVI接口支持最高1600*1200的分辨率

    -工业领先的DVD视频回放,最高支持2048*1536的3D解析度

    -AGP通用总线(支持 AGP 2X/4X)

    -64MB 4ns DDR显存

    特性: -使用CHARISMA ENGINE(魅力引擎)及HYPER Z、VIDEO IMMERSION等技术

    -采用像素地毯结构,双Cache架构

    -内置转换,剪切和光影(TC&L)引擎

    -使用超标量渲染,单通道多象素,真彩色渲染,三角设置引擎,象素缓存等技术

    -使用双、三线性插补处理、材质柔化,边沿/线反锯齿,全屏幕反锯齿,纹理复合,材质解压,镜面高光,正确透视法贴图,贴图处理,阶层式贴图处理等效果

    -使用Z缓存和双缓冲区,完全支持浮雕、内积凹凸贴图以及环境景观贴图及球形,双重抛物面影射,立方体环境贴图

    -使用雾化效果,光影贴图,视频贴图,映射,阴影处理,聚光器,LOD偏移,纹理变形等效果

    在2D和3D的性能表现方面:

    -来自于RADEON 7500的GPU核心和64MB DDR显存极大的促进了最新的2D和3D应用程序的效率

    -毫无损失的32位色下面的性能表现

    -在32bit色下最高支持2048*1536

    -全面兼容并强有力的支持DirectX和OPEN GL应用程序

    -CHARISMA ENGINE,PIXEL TAPESTRY和HYPER-Z技术带来了令人吃惊的3D速度和品质

    在行业领先的DVD回放品质方面:

    -ATI的VIDEO IMMERSION的适应式去交错化技术(Adaptive De-Interlacing)提供最好的动态视频和文本显示品质

    -在全屏幕播放DVD或者MPEG2视频的时候依然能够达到全速的帧率

    -硬件的DVD解压功能使得消费者免于购买额外的DVD解压卡

    -动态补偿Motion compensation和反分离余弦转换iDCT使得DVD回放时拥有最小的CPU占用率

    下面简单介绍一下在这款显卡中ATI使用的新技术:

    HYPER—Z:是新一代的显存频宽储存技术,用以保留显存带宽来为要求苛刻的应用软件提升性能。能够大幅提升25%的彩现效率。

    Truform技术:由ATI自己研发完成的Truform(彩现)技术,提升了对3D细节和物体的表现能力。在不降低性能的情况下,将使显卡的画面变得更加平滑、自然。同时,提供向下兼容现有的3D模型技术,提供更简单的执行方式和广泛的游戏支持。让现在或以后的3D游戏中表现出更平滑、更自然的3D图像,使游戏发烧友们可以感受更真实、亲自体验更逼真的视觉效果。

    SmoothVision技术:ATI将他们更进一步发展的MSFSAA技术叫做“SmoothVision”,即多取样全平反锯齿功能。同时,其还具有了可编程的特性,给研发人员很大的弹性,来选择更加具有针对性的游戏FSAA模式。当然,对于景深(depth-of-field)或动态模糊(motion blur)等功能也有着很高的支持度。 Charisma Engine技术:相当于固定功能模式的T&L(几何光源处理)引擎。支持完整的硬件坐标转换、剪裁与光影运算。最高处理能力每秒40M个三角形。

    Pixel Tapestry技术:可以在高分辨率32Bit全彩的环境中以每秒16亿像素的惊人速度来处理图形运算,并创造最高的画面填充率。

    Video Immersion技术:是ATI的影象应用强项,它在反交错(de-interlacing)演算法和画面速率转换功能上做了改进。内建硬件加速MPEG 2解码,动态补偿(motion compensation)以及离散反余弦转换(iDCT)等功能,以提供顶级的DVD播放与录制能力。

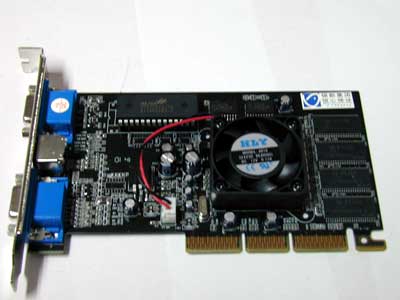

    好了,Radeon7500已经说的不少了。下面,我把Radeon VE 32M和Radeon VE 64M(双头、TV-OUT)放在一起向大家介绍一下。将这两款显卡放在一起比较了一下,除了信号输出部分和显存颗粒部分不一样外,其余的部分都是完全一样的。上图为Radeon VE 32M,下图为Radeon VE 64M(双头、TV-OUT)。

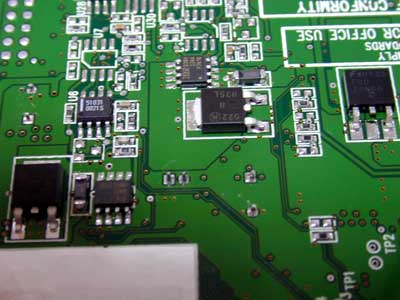

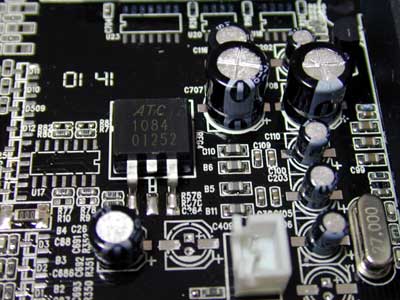

    这是这两款显卡的供电稳压部分,比较简单。

    这是它们所使用的BIOS。

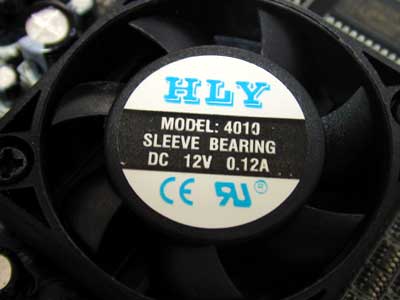

    这是它们所使用的散热风扇,标称为12V,0.12A。

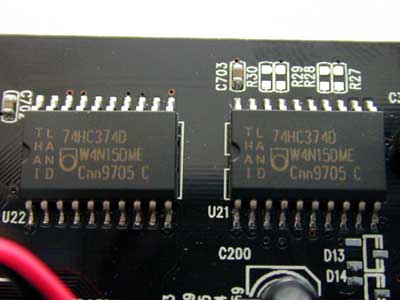

    这两个芯片在显卡上是不多见的。查了一下资料,是用来负责信号高低电平的转换的。

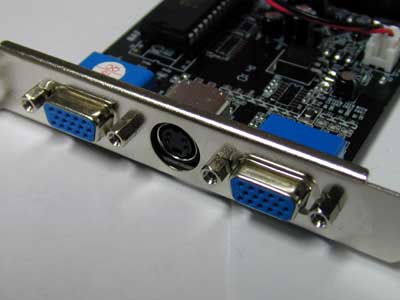

    它们的不同之处在于Radeon VE 32M取消了双头显示和视频输出的功能。实际上,ATI Radeon VE芯片的最大卖点就是它的双头显示功能。ATI为了与Matrox的G400和G450争夺双头显示显卡市场,从而推出了这款芯片。然而很多家庭用户实际上不需要这个功能。因此,这个它的最大卖点反而限制了它的用户群。为了满足大多数用户的需求,为了给消费者一个更多的选择,狮王提供了一个去掉了并不实惠的多头功能,而只提供一个CRT接口的Radeon VE版本的显卡产品。这样,对于那些不需要双头显示功能的消费者来说,这款显卡进一步降低了成本,增大了性价比。而对于那些需要双头显示功能的消费者(主要是一些商业用户)来说,这款Radeon VE 64M(双头、TV-OUT)仍然会满足他们的要求。

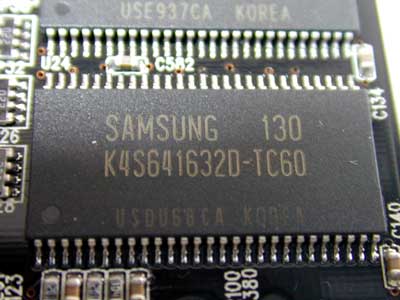

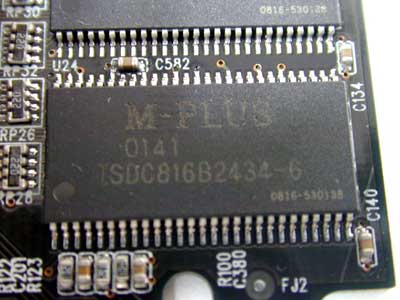

    此外,这两款显卡采用的显存颗粒也不一样。Radeon VE 32M采用的是三星公司的6纳秒显存,而Radeon VE 64M(双头、TV-OUT)采用的是M-PLUS的6纳秒显存。

    这两款显卡的基本参数为:

    -采用128位元、0.18微米制造工艺的ATI RADEON VE为核心2D/3D加速引擎

    -RAMDAC 300 MHz

    -核心工作频率183MHz

    -拥有业界领先的DVD回放能力,集成的运放补偿盒IDCT可以在播放DVD时起用多任务

    -利用ATI独具的HYPER Z技术提高了显寸带宽

    -PIXEL TAPESTRY三维透视引擎提供优异而强大的三维图象

    -32MB/64MB 高速显示缓存

    -支持全屏幕抗锯齿(FSAA)

    -支持AGP4X/2X总线接口

    -ATI的自适应非隔行扫描进程通过减少失真或模糊图象,提供了最佳的DVD视频质量

    -全面支持DirectX 8.0和OpenGL等各种图形接口

    [未完待续]
