数字的声音——管窥漫步者S2.1D数码音箱中（补完）

【原创】阅读 人次
2001年12月05日19:33

功放电路板大家已经看清楚了吧？上面计有稳压电路芯片、运放单元、控制部分等等，我们选择主要的集成电路芯片来剖析一番。

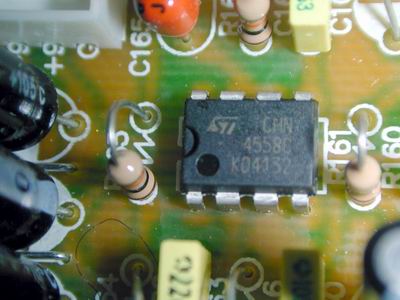

前级运放IC是八脚DIP封装的JRC4558C，就是创新的Audigy声卡上用到的那块芯片，老实说不算很好，相比S5.1的NE5532来说稍逊一筹，本人有点搞不清楚的是很多高档多媒体音箱（比如我们去年拿到的第一批惠威M200）为什么都喜欢用这个东东？论声音的温暖、信噪比，它都比不上号称运放之王的NE5532啊？何况成本相差不了太多，我给个电子市场里的常见参考报价，4558C 1.5元/NE5532（飞利浦） 6元。改造功放，这个芯片必须换掉的，否则心理上一定不爽，哈哈……

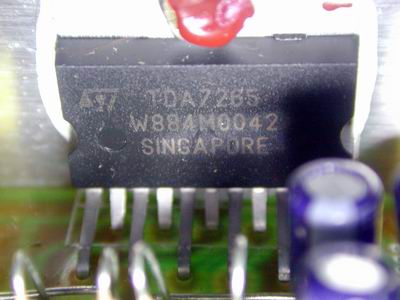

后级功率放大用的是TDA7265，S2.1D的功放部分用了两块ST的TDA7265，信噪比不错，从技术指标上说每块TDA7265是双路25W的晶体管，因此单TDA功放芯片采用BTL推挽方式最大能提供25×2＝50W的功率（理论值），S2.1D用一块TDA为低音炮提供充沛的动力，另一块则为两个低音炮提供30W×2的动力，当然啦，是否能喂饱芯片就要看有没有足够的电压来驱动了。

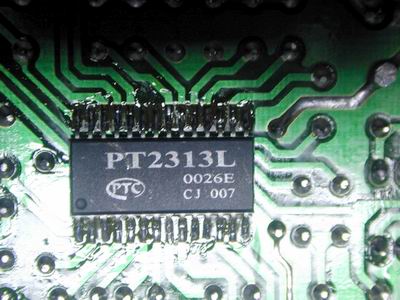

电路板正面是信号放大模拟电路部分，背板就是数字电路部分，主要的IC芯片是PT2313L控制芯片，它是全功能的四声道音量、音调调节芯片，换句话说，音箱的主音量大小、独立静音、高低音、响度调节都由它一手完成。PT2313L具体内部是I2C数字串列界面，微处理器（其实是功能简单的单片机）控制，音量衰减率为1.25dB/级（S5.1是1dB/级），失真率与噪音极低，常用于汽车音响或者带遥控的功放上。详细的资料请大家去看官方资料。我们发现，S2.1D的线控功能与此芯片完全吻合。

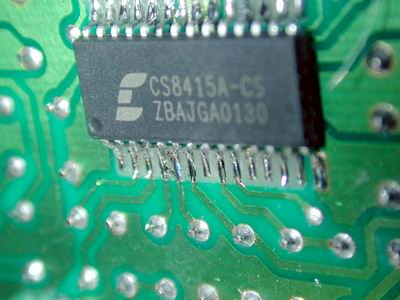

在第一块掌管数字信号输入与转换的电路板上有几块芯片是很重要的，CS8415A就是其中一块，这是96KHz数字音频接口芯片，相当于一个接收器，能接收光纤或者同轴传送过来的96KHz的PCM信号，大家注意，在技术资料中没有说明它有解码5.1数字音频的能力，因此我们也可以断定S2.1D无法正确接收5.1的原始信号而后分别送给低音炮和卫星箱体发出正确的声音，我们会在测试中进行验证。这块芯片除了接收功能外，最重要的一点是它可以重新校正基准时钟来降低数字信号的Jitter（时基误差抖动）。

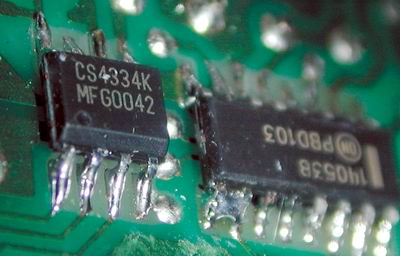

八针脚SOIC封装的CS4334K是CS8415A的好搭档，它可比8415A小很多，仅有米粒般大小，但是能耐却更大，因为数字DAC（数字信号转换为模拟信号）功能的实现全靠它了……从技术指标看为24位/96KHz立体声D/A转换器（注意这三个字！），大家可以查这个网页看其详细性能。CS4334K是CirrusLogic旗下Crystal半导体部推出的业内最小的低成本DAC芯片，Delta-Sigma方式解码，在很多DVD机内都能看到它的身影，等同于常见的PCM1710，但比不上小弟弟CS4329（为什么高精度的DAC芯片会比不上只有20bitDAC的芯片这是题外话了，在此不作讨论）。它支持多种数字信号（从16位到24位），采样标准最高达96KHz，信噪比为88dB，除了信噪比指数不很高外，性能算不错的了，比声卡上的DAC要好很多。（很多民用级声卡号称有90dB以上的信噪比统统是胡扯，算法不同而已，实际上……）当然，现在唯一遗憾的就是24bit/96KHz的音源比较少，常见的DVD-Audio软件也只有寥寥几家，除日本公司和Chesky的录音碟外，市面上很少见到（盗版更是……555），所以我们评测也没法进行，在此向大家表示歉意。

除此以外，电路板上还有些LM340T5、L7805等稳压元件。到这里，基本上所有芯片已经介绍完毕，从设计上说，S2.1的功放部分功能区划明确，分别用三块电路板来对应信号的输入、DAC转换与解码；模拟信号的放大（前级与后级）；模拟信号的过滤与输出。整体上尽可能采用简洁的周边电路以保证可靠性，相比之下，通常低价S2.1就差了很多……从用料上来说，CBB聚丙烯电容与大量黄色坦电容在其他的有源音箱功放上也是很少见到的，更不要提“补药”——环牛电源了，本人除了对前级运放稍存疑问外基本满意。在做工方面，相对来说很不错，除了一些手插的电容有些歪（引脚长度不标准）、大块的热溶胶让人觉得有点不爽，在焊脚处理和表面工艺等方面体现了大厂风范。虽然并非每个人都会打开低音炮看功放，但功放上做漂亮点总不是难事，我拆过漫步者S5.1和惠威M200，感觉惠威的电路部分在观感上要出色一点。

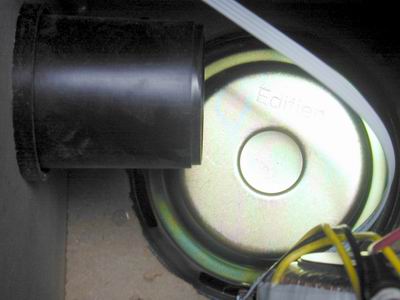

箱体设计和背板细节方面，S2.1D的低音炮为最常见的ASW带通式结构，这并不等同于简单的倒相箱，设计和调试比较复杂。这部分设计得好声音效果能出得来，否则会比较沉闷，容易产生大动态倒相噪音。对于大型的扬声器（比如10寸以上），一般要用非等径倒角锥管来“排风”，以达到良好的效果。S2.1D仅仅是6.5寸喇叭，所以这里仅仅安排了一简单的等径圆管。虽然如此，因为S2.1D的箱体总容积大大优于R2.1（低音炮的容积意味着……），因此理论上效果会好于R2.1。安置功放模块的背板做工比较精细，线夹用二段开口式而非弹簧夹方便用户接线，这些细节上的因素无疑会成为S2.1D的加分因素。

【作者：小熊在线-笨笨熊 北京】　　版权作品 未经许可 请勿转载
