● 前言：
虽然，CPU使用风扇辅助散热的历史，从486时代就已经开始了，但真正意义上，将CPU风扇作为一个必要的电脑配件被广泛使用，到只是这一、两年才有的事。原来，只需简单的花上20、30元钱就完全够用，现在却需要少则几十，多则上百才能解决，可见散热风扇的重要性越加明显了。由于主频的不断增加，CPU的发热量也在随之增长，尤其是AMD的雷鸟、Duron两大系列，不加装足够功率的风扇，结果只能是眼看着自己心爱的CPU烧毁。为了保证CPU更加稳定的工作，加装相应功率的散热风扇，已经成为一种必然。 此文的目的就是要将当今常见的两类风扇，安装过程详细的介绍给大家。至于风扇的选购部分，我们只是想简单的提醒大家一句。因为，为了有更好的散热效果，一些散热器制造厂商往往会推出一些外型奇特的产品，这些标新立异的设计，很有可能会超出主板预留的风扇空间，再加上一些主板本身设计就很紧凑，CPU底座周围布满电子元件，用户的安装、拆卸过程将会十分困难。所以，为了避免这些情况的发生，我们还是建议大家在购买风扇产品的同时，考虑一下自己主板对应的位置空间，最好是选择一些外型比较大众化的产品，以免给自己的安装过程带来不必要的麻烦。 Step1： ● 准备工作：

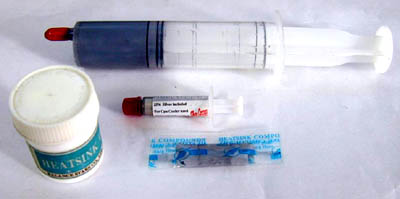

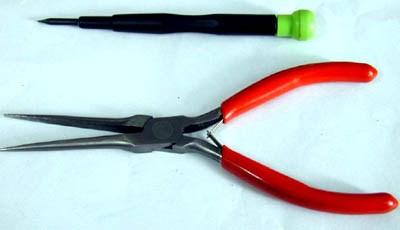

在进行风扇的安装之前，我们还需要准备一些辅助工具，比如说：尖嘴钳、硅脂等。有了它们，将会使你的操作过程更加游刃有余，此外，还可以确保安装的正确性，有效的避免因为安装上的误差，致使风扇底座不能和CPU DIE面完全接触的可能。 1、尖嘴钳：  我们这里提到使用尖嘴钳，就是为那些购买到扣具适手性不好的朋友而准备的。由于风扇扣具配件，至今也没有一个完全规范的标准，并不是所有的风扇产品，扣具部件都能轻松的用手完成安装过程。有了尖嘴钳，可以使风扇的安装及拆卸过程（尤其是拆卸过程）变得十分方便。如果没有尖嘴钳的朋友找一把较小的“一”字螺丝刀也可以代替。 2、硅脂：  硅脂主要是由硅树脂组成。不同公司生产的硅脂，成分也不禁相同，其中以添加了金属氧化物的产品（比较常见的为深灰色）效果最好。硅脂主要用于传导热量。因为包括那些进行了底面抛光处理的风扇在内，在显微镜下看，都是凹凸不平的表面，单纯地将风扇底座与CPU DIE面接触是不合理的，实际上风扇散热片并不能充分的将热量传导上来，散热效果势必会大打折扣，因此，适量的涂抹硅脂，可以起到填补空隙的作用。一些散热器制造商也注意到了这一点，并且在自己的产品上提前涂抹好导热材料，然而，其中一些小厂的产品，导热材料效果不甚理想，反而需要用户将其清理，重新涂抹硅脂，值得大家注意。 Step2： ● 主流CPU用风扇介绍：

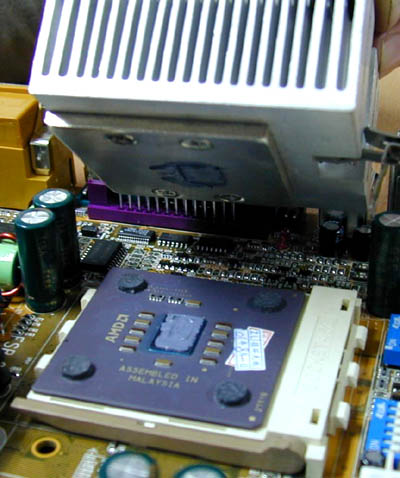

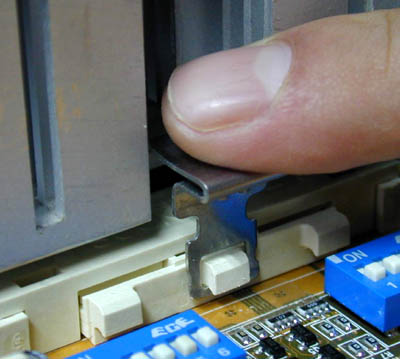

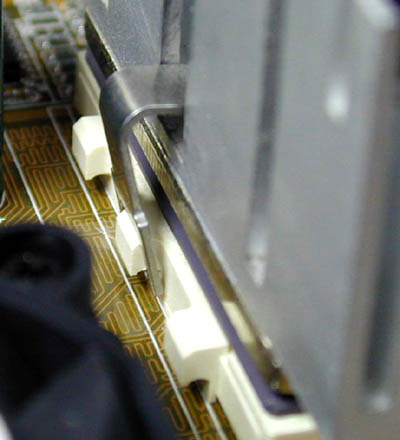

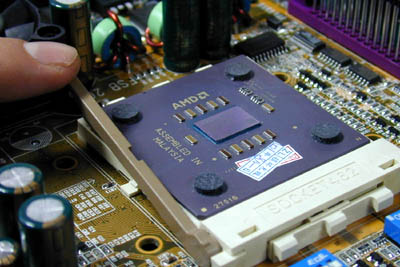

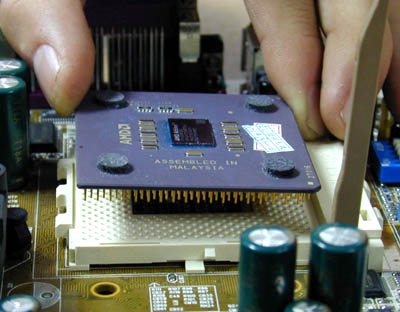

一切准备就绪，我们开始具体的安装过程。首先向大家介绍的风扇是用于Socket 370和Socket 462型CPU插座的产品，使用这两种规格CPU的用户不在少数，能够安装于这两大类主板上的风扇也比较常见。比如：富士康的PK045+、COOLMASTER 6i31C、清华华天的AE-070、AE-071等，都给用户留下了很深的印象。 这类风扇是从最早的风扇散热产品逐渐演化而来，其特点在于扣具融入散热叶片之中，受力点正好在CPU中心，也就是DIE面的正上方。优势是可以使散热片底面很好的和DIE面接触。而不足是万一扣具硬度过大，有压碎CPU DIE面的危险，这一点尤其要小心。 现在的风扇产品，为了使散热片的中心正好处于DIE的上方，而将散热片底部进行了防装反设计，也就是为什么大家经常会发现此类风扇的底座一侧会少一些，正好和主板CPU插座上的凸起相吻合，有些小型风扇（比如：富士康的PK016等产品）甚至还会有一条棱，可以起到防止风扇整体的左右晃动的作用。 Step3：CPU安装与散热硅脂的正确使用 安装时，先将CPU插座控制杆抬起至90度角，对准针脚放入CPU，扣紧！   在CPU DIE面上涂抹少量硅脂。将风扇的位置摆正，不装扣具的情况下，左右扭动风扇，可以让硅脂分布更加均匀，也可以感觉一下接触是否完全。  Step4：散热器扣具安装 将没有扶手的一侧扣具，先钩好。  用手或尖嘴钳（螺丝刀也可）将令一头扣具扣入CPU插座。如果，你的风扇是类似于富士康的“二段式”扣具，这一过程会很轻松。而一些早期产品或本身设计不很合理的产品，就要格外小心了。  图9中，下面的一种即为富士康的专利产品---二段式扣具。上面的一种，就需要再使用尖嘴钳或螺丝刀辅助完成。 Step5：风扇安装注意事项 通常主板上会有至少3个以上适用于风扇使用的3 PIN供电插针，建议用户最好将CPU风扇安装在指定的供电插针之上。从以往的经验看，很多主板都会指定专用的CPU风扇插针，这样比较容易检测CPU风扇转速，就算突然出现风扇停转的现象，也可以及时关机，以防止CPU的烧毁。 Step6：学装P4散热器 ● 新款P4专用风扇：
自从INTEL发布了新款Pentium 4 CPU以来，新的针脚定义（早期为Socket 423，最新的为Socket 478），使得原来的风扇产品已经不再能“向上兼容”了。起初是INTEL在原包CPU产品中附送配套散热风扇，不久之后，很多散热器制造商也推出了自己的兼容产品。 这类风扇的特点是采用了两侧式扣具固定，安装方便，也比较牢固。

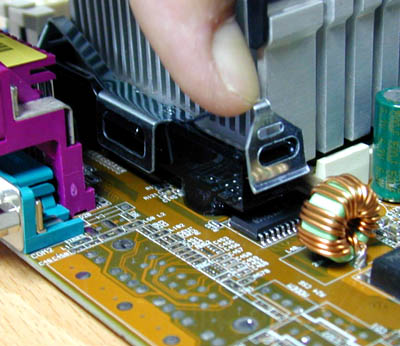

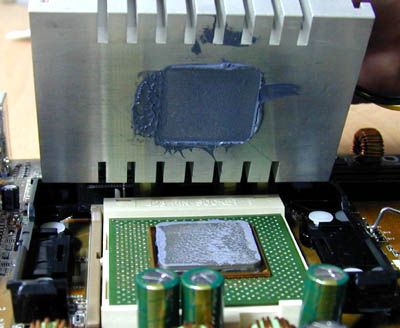

扣具受力点在风扇两侧，及CPU采用了新式的FC-PGAⅡ封装方式，使得此类风扇压碎CPU DIE面的几率减少了许多。不过，缺点在于风扇上市时间不长，新规格导致了风扇尺寸不一，一些风扇产品需要更换特定的底座才能安装。 图8中的扣具而两对，左侧的一对有安装扶手，比较方便，右侧的就要稍差一些。 风扇的安装过程，基本和前者大同小异。只是特定底座和风扇之间的搭配，是大家注意的重点。最好的检验办法是：将硅脂涂抹于CPU之上后，先在不加装扣具的情况下，让风扇底座与CPU接触，如果拿起后风扇的底座上硅脂被均匀的粘起，就说明风扇的安装是正确的。 ● 注意事项：
最后，我们再来强调几点注意事项。 1．选购风扇，扣具配件一定要好。强度适中，安装方便最重要。 2．安装完毕后，最好先检查风扇底座是否完全接触好，再通电。 3．通电风扇工作正常后，再加装机箱盖，如发现风扇没有工作，立刻断电。 4．有条件的情况下，最好能定期拆下风扇清理，增加风扇寿命，也可以减小故障的发生。
