康柏ARMADA7370笔记本拆卸实录

【原创】阅读 人次
2001年11月21日16:09

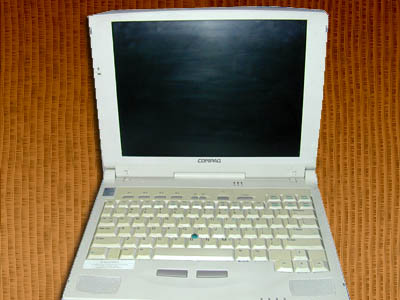

笔者的这台康柏ARMADA7370是98年由美国带回来的白色外壳的那一款，一套当年还可傲视群雄的配置今天有如鸡肋，不过打打稿子，写写文章足够用了，难道你还指望一台笔记本可以带给你深蓝般的感觉吗？

这台本本的配置为

CPU    INTEL PMMX 233
内存    KINGSTON 32M EDO
硬盘    IBM 4G
液晶屏  12.1TFT
光驱    笔记本专用20x
软驱    笔记本专用

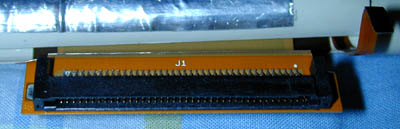

可惜好景不常，这样的一台本本在上个月也坏了，由于主板上的芯片损坏，所以就是花上千（维修可真是黑呀！ ：（）大元也修不好了，―――找不到那个芯片。所以在此，小生挥泪将他的尸体解剖，让大家一起来看看（天外飞仙？）。要是有朋友嫌这样档次的本本配置太低，污秽了您的眼睛，那您走开就好了，更贵的本本就算俺买的起也拆不起，呵呵。 这台本本给人的感觉非常的结识，用了N多的螺丝钉，螺丝钉是专用的，要用专门的拆卸工具才可以拆，但是我试着使用专门拆卸硬盘的花键改锥也可以将其很方便的拆下来，背面一共使用了7个螺丝钉，其中只有一颗是固定硬盘门的挡片用的，其余的都是固定底座的长螺丝，拆卸之前首先将硬盘取出，电池取出，光驱取出，这几个模快都是利用扳手固定的，很容易被拆卸下来，完后拆掉背面的6颗螺丝钉，此时机壳就已经可以晃动了，现在要托好机体，将本本后面的固定液晶屏用的4颗中等长度的螺丝钉拆下就可以了，完后将液晶屏连键盘一起向前推，你会看到液晶屏中心位置的低端和主板的相对位置有两根排线连接，一根宽一根窄，只要将两根排线分别向上方拉，拉松动后，用镊子将窄的那根夹好向上揪出来就可以了，那根宽线的底端有一个类似于SCIS的接口，一边向上拉一边抠住底端的接口，就可以将线拔出来了。

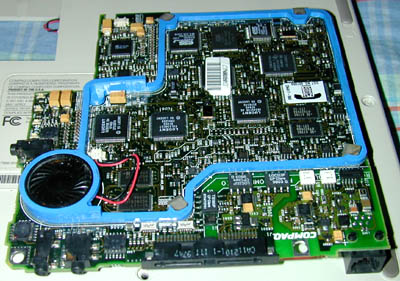

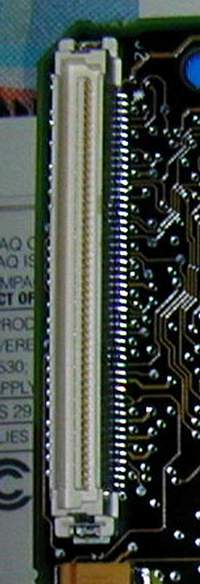

当这两条排线拉出来以后，就可以将主板和液晶屏分开了，此时将连带键盘的液晶屏放在一边，我们看一看这张做工精细的主板，其实笔记本的主板也是模块化设计的产物，下面我们就来拆卸主板的调制解调器和声卡部分，这一部分是集成在了一张小板子上，完后利用一个类似于SCIS的接口

插在主板上，由于没有螺丝，所以很容易的就拆了下来。调制解调器部分采用的是LUCENT的几块芯片，声音部分则采用了ESS的1878 等几颗芯片。

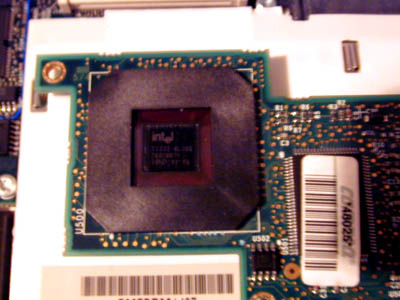

接下来我们就来拆笔记本的CPU了，现在很多的二手笔记本CPU都被改换成了台式机的CPU，所以很多买了二手笔记本的朋友都反映本本容易死机，其实这样的长时间使用，CPU没被烧坏就很幸运了，这款笔记本的CPU连接方式是插卡的方式，

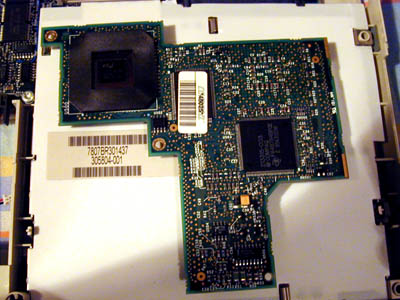

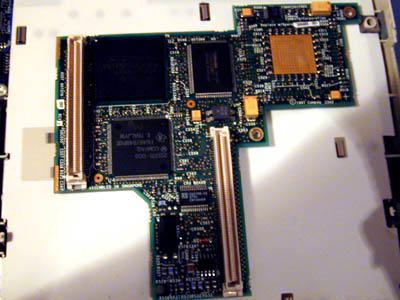

只要将CPU的散热片拆掉就可以将其从主板上拔下来了，这款CPU核心和缓存以及专用电路部分的芯片是分开来做在一块小电路板上的，这块电路板是双层设计，背面还使用了一颗BGA封装的三菱的芯片。

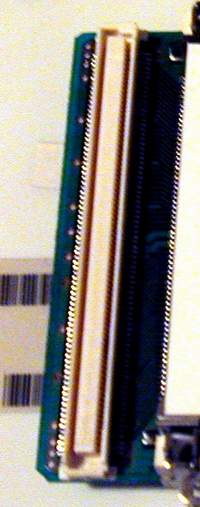

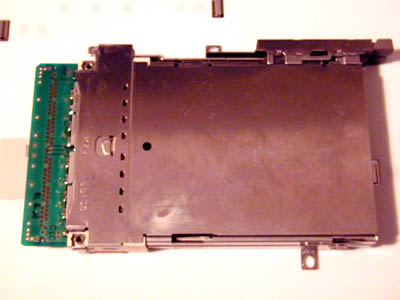

下面还有可拆卸的就是PCMIC卡的卡槽了，和CPU等一个原理，也是利用那个接口直接插在主板上的。

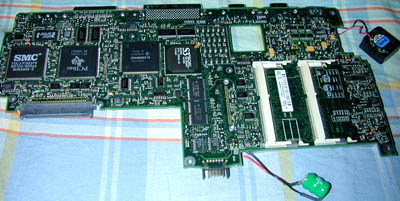

下面我们要做的就是将主板从机壳上分离出来，除了两三颗固定的螺丝钉外，剩下的就是外边――例如显示接口，串口，并口，SCIC接口等接口和机壳的固定螺栓了，很好拆的，没有专用的内六方改锥用钳子也一样可以拆下来。拆下来后可以将主板从机壳上拆出来，主板的背面还大有乾坤，内存插槽，显示芯片主板IO控制芯片，主板总线控制芯片等主要芯片都在主板的背面。

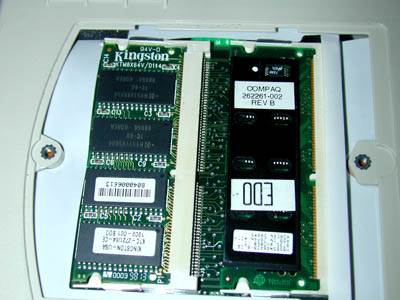

这台笔记本采用的内存为EDO的32M内存，由于EDO内存要成对使用的缘故，所以这块主板在另一个内存条内安装了类似于终端电阻作用的装置，外表和EDO内存很相像。

这块主板的显示芯片为BGA封装的S3显示芯片，上面的标号是86CM65,主板上自带了四颗日立的显存芯片分别焊接在主板的正反面。

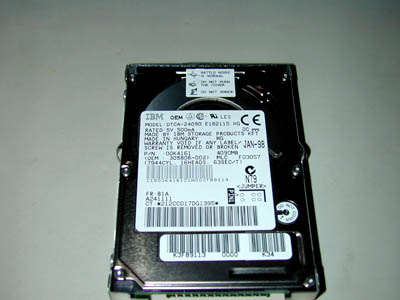

下面我们要看的是硬盘，这台机器的硬盘部分和大部分的笔记本一样在笔记本硬盘的后面转接了一个专用的转接头，这样就可以直接被插到主板上了。

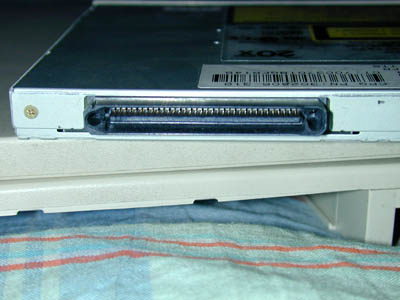

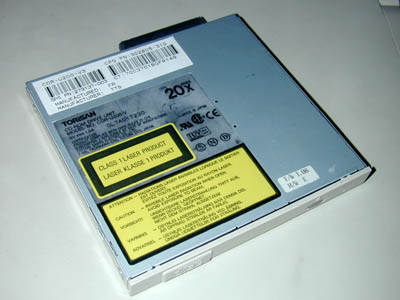

最后我们看一下这台机器的软驱和光驱，它的软驱和光驱是可以互换式的设计，两个驱动器公用一个腔室，不能同时使用。

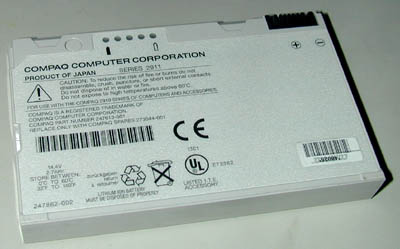

电池。

接下来是我个人对笔记本市场和维修部门以及二手本本的一些看法，现在笔记本相对于台式机而言，价格太贵，不透明，利润也太高，水货和正品之间的价格相差比较悬殊，相对于大打价格站的台式机市场而言，笔记本市场也应该降降温了，以作主板出名的精英科技日前就推出了一款便携式PC精英DeskNote-A900！使用C3 733MHz和SIS SiS630ST芯片组整合的主板，价格为6999元，这多少代表了笔记本电脑渴望降价进入家庭的一种心态（哪怕是变一种形态），根据计算机的摩尔定律，笔记本计算机早晚会有大规模降价，到时候移动办公的梦想才真正可以实现。

除了笔记本本身的价格昂贵以外，笔记本外设以及主板配件的不通用性也是决定了笔记本制造成本甚至是维修成本的价格居高不下的重要原因。

拿康柏的笔记本来说其每个系列之间的主板和配件接口都会有所不同，成本高是由于主板本身的量产不多，价格难以取得优势，在主板的更换上更是成了问题，拿这块ARMADA7370的维修来说，主板更换的价格是2400，而在中关村维修的价格就是能修好也至少在800到1200元之间。其余的像专用的调制解调器，光驱，软驱价格更是高的惊人，一台专用软驱的价格要七八百元才可以买的到。

提到笔记本的外围设备就不得不提到PCMIC卡，PCMIC卡的网卡，软驱，光驱等设备价格也是非常贵的，一个PCMIC的10M网卡要200来元，二手的可能在130元左右，而一块国产的100M网卡要230元，而台湾产的D-LINK100M网卡则是260元。

笔记本软驱不但本身比较娇嫩，价格更是及其昂贵，而一个PCMIC接口的软驱价格要780元，想一想比一个刻录机都贵了，二手的在150元左右，但是应该不是PCMIC接口的，普通接口的笔记本软驱本身并不通用，不过价格大概都在680元左右。笔记本上还有一种外挂的软驱价格为800元，而USB接口的笔记本软驱价格就更贵了要880元才能拿下。

笔记本的软驱如此，而笔记本的光驱价格就更加的贵了，一个笔记本PCMIC接口的24倍速光驱价格在1100元左右，而PCMIC接口的8倍速DVD的价格为2050元。PCMIC接口的4倍速写20倍速读的刻录机价格为2800元。

笔记本在使用时间长了以后，键盘的磨损也会比较的严重，但是键盘很难找到相同型号的，就算是找到价格也很昂贵，TOSHIBA笔记本电脑专用键盘价格是1200元，IBM笔记本电脑专用键盘价格在780元到1600元。COMPAQ笔记本电脑专用键盘 价格在980元左右。

笔记本屏幕，笔记本屏幕的价格不用多说，还是一个字――贵

15寸的TFT，无论是IBM HITACHI还是 SAMSUNG价格价格都在七八千元，14．1寸的TFT IBM的最贵5600 元SAMSUNG和HITACHI一样为4600元，13．3寸的TFT HITACHI 和SHARP的都是4800元，12．1寸的TFT HITACHI TORISAN SHARP NEC的价格都是3900 元，11．3寸的TFT TOSHIBA的3200 元10．4寸的TFT NEC的HITACHI的价格都是2600.00 元。

随着人类的交通工具的越来越发达，人力所能及的范围越来越广，生活节奏越来越快，人们对移动办公的需要也变得越来越强烈，最终有一天笔记本计算机会像台式机一样普及的，而其价格也最终会降到一个合理的价位上，诸位朋友，等待吧，就像386时代人们对台式机的渴望一样。
