XP的礼物，屠龙XP-KT266A主板测试(1)

【原创】阅读 人次
2001年11月17日11:11

AMD凭借Athlon XP终于在2001年年底击败Intel P4，重新夺回速度之王的美称，让大家知道频率不等于速度的道理。而在芯片组方面，目前已经上市的支持DDR266 SDRAM的主板中，VIA凭借KT266A也重新走上了AMD平台的冠军之位。

2002年的春节：今年大家不收礼，收礼还收XP，其中也包含了下面介绍的采用了KT266A芯片组的屠龙XP主板（^_^）。

正是由于KT266A搭配DDR266 SDRAM时的速度有了明显的提高，喜欢AMD处理器的用户会更加关注采用KT266A芯片组的主板，捷波迅速的推出采用KT266A芯片组的屠龙XP主板，为大家提供了更多的选择更好产品的机会。

产品特色

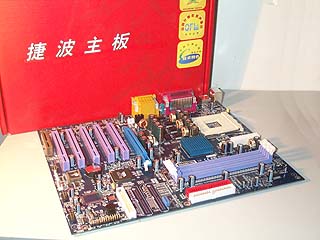

捷波主板的特点鲜明：为零售、批发市场提供功能鲜明、质量稳定、性能突出的主板。从外观上看屠龙XP，红色包装盒内是一块全ATX尺寸大小的主板，线路板表面为亚洲人偏爱的蓝色，为了协调整体的气氛而采用了彩色的内存、PCI等接插件，与最近流行的红色主板来相比，蓝色和紫色仍然显得更加稳重与高贵，不会显得过于花哨，对于零售市场来说，主板的颜色就比我们想象的要重要了。

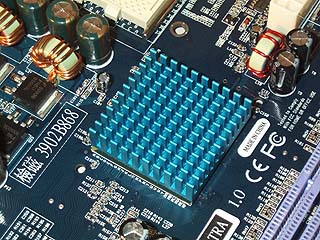

该主板的核心——KT266A芯片组的北桥并没有广告宣传的那样采用了散热片＋风扇的作法，只贴有一块蓝色散热片，不过就是整机在133MHz外频工作的时候摸上去也没有什么温升，与KT133A芯片组的北桥完全不同，对于这样的芯片采用强制风冷的作法实际的意义就不大了，毕竟扬汤止沸不如釜底抽薪，芯片组自身的完善才是关键。

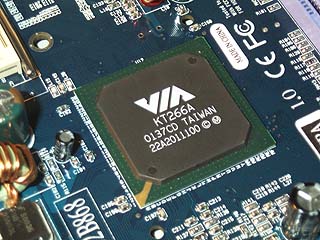

按常规我们取下了北桥上的散热片，大家可以再看看KT266A的模样，起码证明它确确实实是个KT266A嘛（^_^），在支持Athlon XP处理器的名单中。KT266A可是名列前茅的哦。

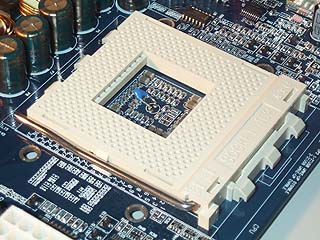

下面再来看看CPU插座和内置的CPU温度测试探头，为了能够准确而及时的让热敏探头检测到CPU的温度，捷波XP采用了直立式的热敏电阻，用户在安装CPU之前可以先将探头拉起来些，然后扣上CPU后再按下去，保证探头能碰到CPU的底部，这样能非常迅速的让探头感应到CPU温度的变化，万一出现散热问题时也能及时的反映并提供保护，而那种采用SMT贴片安装的热敏电阻由于只能通过空气测量温度，是无法及时提供CPU热保护功能的。大家也许都见过TOMS测试CPU取下散热器后能否及时保护的文章和录像，虽然AMD没有做到像Intel那样的热保护措施，但主板没有配合AMD也是其中一个原因（测试中P3和P4“恰好”的搭配了Intel的原装主板）。

使用Athlon XP的用户也许会发现XP的底下贴上了电阻和电容，由于多了这么一层的隔离，屠龙XP对Athlon XP的保护就没有Athlon TB（即雷鸟核心的Athlon，陶瓷封装）那么及时了，而目前还很少有主板提供对Athlon XP内部热敏二极管探头的支持，这也许是因为厂家不知道用户在某个主板上到底会使用何种CPU，如果将主板做成支持双探头切换的形式也许会因为跳线设定错误而误保护或错误的温度显示，因此大家还是忽略了Athlon XP的这种改进，这块屠龙XP也属于这种情况，对于还真有点遗憾。

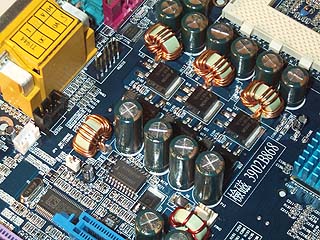

主板在CPU电压提供方面采用了目前已经非常普及的三相输出式设计，即采用3对大功率的MOSFET开关管轮流输出，输出的最大电流仍然是每对管输出时的情况，并非是一对管的三倍，只是工作的时间减少了1/3，自身发热也就减少了。

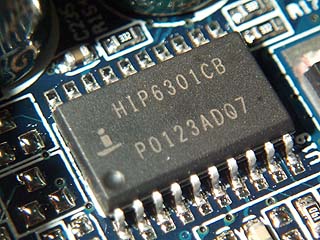

PWM芯片采用HIP6301，提供0.025V的调整精度，输出电压范围在1.625~1.85V之间按用户的设定输出。

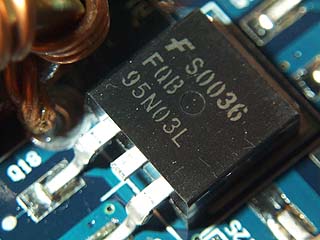

下面是MOSTFET管的特写，查出相应的输出电流最大可以达到95A，保证高频率CPU的供电。

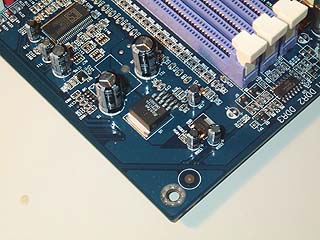

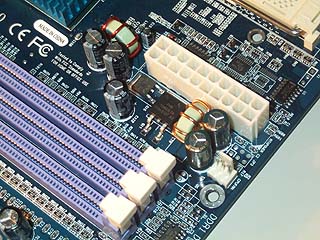

超频是一个许多人感兴趣的话题，捷波主板在这方面颇有经验，这次的屠龙XP也不例外的分别为CPU、I/O接口、内存、AGP内存供电和AGP接口参考电压方面单独提供了电压可调整的电路，并且保证了主板各个电路间的隔离，减少相互间的干扰，只有主板的电源稳定了，性能才有保障，才能在稳定的基础上超频，道理再简单不过，因此你能在这块主板上见到更多的关于这方面的元件、电路。

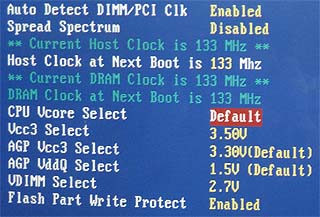

同时在主板的BIOS中开放了这部分的调整权限，更方便大家的调整，这点到目前为止到是屠龙系列主板的专利。

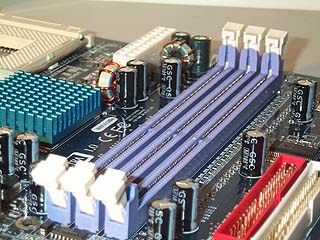

屠龙XP提供了3个DIMM内存插槽，支持3根最大容量分别为1GB的DDR266 SDRAM内存，

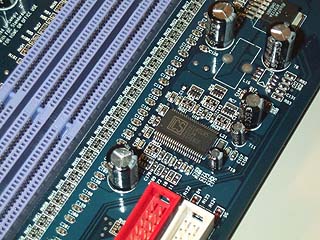

内存插槽的旁边是专供KT266、P4X266主板使用的DDR内存缓冲器，

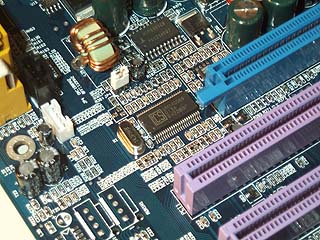

而靠近AGP插槽附近的才是真正的主板PLL时钟发生器，这里仍然采用了专为KT266使用的ICS94228。

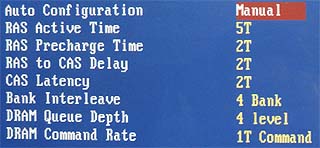

主板的BIOS中也提供了专门的调整选项，大家可以根据内存质量的好坏进行设定，测试中使用的小影霸内存在133MHz下可以将各个参数设定在最高的速度下，如果略增加些内存和I/O接口的电压，可以在166MHz下按最高的设定进入系统，但无法通过SuperPI计算，不过能跑这么高外频的DDR主板还真的不多见，而且还是设定在最高的速度下，屠龙系列主板的电源净化功能的作用可见一斑。

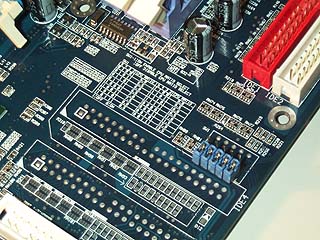

在CPU倍频调整方面，屠龙XP坚持走硬跳线的道路，主板上的这组跳线可以在5X到12.5X间调整CPU的倍频，超过这个范围就只能靠CPU自己内置的设定了，用户不能再设定的更高，感觉有些不够。

外频方面也有硬跳线来设定100/133MHz，当跳线设定在100MHz位置时，主板的BIOS可以提供100～132MHz内的逐兆超频，当跳线设定在133MHz时，可以在133～200MHz间逐兆设定。

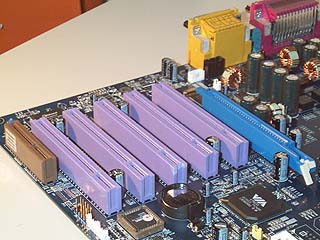

在接口方面，屠龙XP仍然按照1AGP+5PCI+1CNR的设计框架，采用不同颜色的插槽来增加美观。

测试用的屠龙XP不带RAID功能，只提供2个支持UDMA100的IDE通道。

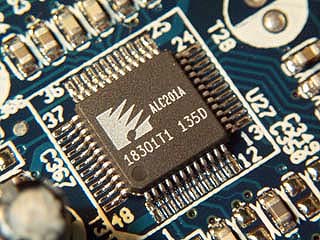

板载的AC97的CODEC是ALC201，捷波为其准备的驱动中有漂亮的播放器界面。

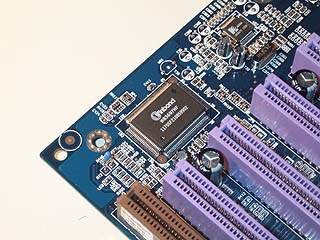

采用了华邦的W83697作为I/O接口电路，同时提供电压、温度和风扇转速监控功能，

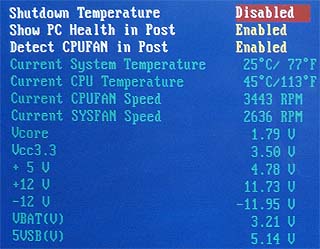

在主板的BIOS中可以查看各项参数的数值，

还可以在机器启动时显示CPU温度、风扇转速等最主要的参数，能及时发现问题，避免损坏CPU。

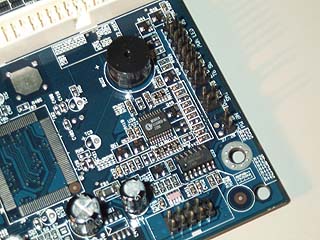

此外，屠龙XP也内置了蜂鸣器，减少与机箱的连接，配套的IDE连接线上还配有把手，拔差的时候很方便。

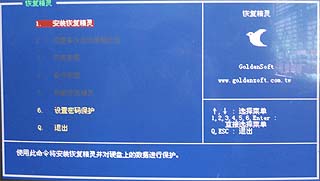

主板BIOS中内置中文“恢复精灵”，可以备份硬盘的FAT分区表，在硬盘分区表被破坏时能及时进行恢复，对IBM硬盘这样经常出现分区表损坏的情况也许能帮的上忙。

纵观屠龙XP，其特点是提供了多路电源调整的净化功能，并能够在主板BIOS中进行绝大多数功能的设定，适合超频爱好者尝试对高频率的追求，主板的价格却不算贵，目前还不到900元。整体线路清晰明了，做工和材料也不俗，不足的地方有2个，硬跳线设定CPU倍频的范围过窄、CPU插座附近的预留空间还不够大，当安装了某类“异型”散热器时可能会出现问题。

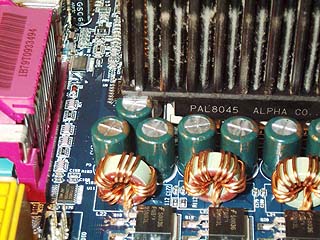

图中是最大的PAL8045散热器，左边的电容正好挡住了散热器。

屠龙XP市场参考价格：899元，附赠中文恢复精灵。
