博达IEEE1394外置光驱/硬盘盒使用手记（上）
【原创】阅读
人次
2001年09月21日21:29
【文章简介】
曾经使用过USB接口的外置刻录机、USB接口的光驱/硬盘盒，但USB1.0接口的先天性不足，无法完成大流量数据的传输工作。所以类似于IEEE1394这样的高速接口外设也就越来越多的出现市场上，博达IEEE1394外置光驱/硬盘盒就是其中之一... (2721 字) |
曾经使用过USB接口的外置刻录机，USB接口的光驱/硬盘盒，感觉方便是方便了（支持的热插拔功能），但是在数据传输率方面，因为USB1.0接口的先天性不足(USB1.0接口数据传输率的限制)（12Mbps=1.5M BYTE），导致这种USB接口的外置刻录机的读取速度将不可能达到24X（使用FIREWARE火线的可以）所以USB接口的刻录机实际上的读取速度最多也就是6倍速的传输速率(900KB/S)。  今天随着越来越多的用户都在使用数码设备,尤其是视频类和影视设备。而其最大的特点就是是数字视频信息流量大,并且图片的质量也很高(30帧/秒)。同时其与计算机的完美组合更使其如虎添翼,并可做到即插即用点对点传输和实时传输。所以类似于IEEE1394这样的高速接口也就越来越被人们认可和需要。而IEEE1394接口到底是什么呢？到底可以给我带来什么样的好处呢？下面我简单的给大家介绍一下。  IEEE1394标准规格 IEEE1394是1995年由IEEE将APPLE公司高速串行总线“FIRE WIRE”标准化而成，目前还在发展中。其特点如下: ⑴标准数据传输率分三种：100Mbps、200Mbps和400Mbps,IEEE1394商业联盟计划将它提高到800Mbps、1Gbps和1.6Gbps； ⑵支持同步模式传输,可实现“准实时”的多媒体数据传输；
⑶连接方便，易于扩展，不必设定标识号和连接终端负载，可采用菊花链或树形方式连接，所有连接的设备是平等关系，不用个人计算机介入也可形成系统，支持热插拔；
⑷单根线缆最长为4.5米，最大可进行15级级联，连接最大距离为72米；
⑸采用6股铜芯线缆，两股用于供电，另外四股分为两对双绞线，接头小巧耐用。
IEEE1394适用于声音、图像和视频多媒体产品、高速打印机和扫描仪产品、硬盘等存储设备、数码摄影机、显示器和影音录放设备等。 IEEE1394又称为Firewire（火线）或P1394，它其实就是一种高速串行总线，现有的IEEE1394标准目前只能支持100Mbps、200Mbps和400Mbps的传输速率，将来才会达到800Mbps、1600Mbps、3200Mbps甚至更高，如此高的速率使得它可以作为硬盘、DVD、CD－ROM等大容量存储设备的接口。IEEE1394将来有望取代现有的SCSI总线和IDE接口，但是由于成本较高和技术上还不够成熟等原因，目前仍然只有少量使用IEEE1394接口的产品。 1394接口的优点在于所传输的图象不必经过压缩再解压缩，在分辨率640*480的要求，可以达到动态传输的需求，是符合网络时代的传输介面，且1394接口的电路设计较USB简单。 除了上述的特点以外，IEEE1394还有着很人性化的一面就是可以支持“热插拔”，这样我们使用电脑就越来越像使用家电那样简单方便了。事实上由于1394技术具备高速数据传输速率、点对点的传输模式等功能，使信息家电或周边产品之间不需通过个人电脑主机就可以进行串接及数据传输。所以早就已经有人将IEEE1394接口发展到信息家电市场，用来作为计算机和信息家电，智能家电的链接的一个桥梁，达到信息家电智能一体化的目的。
1394未来发展方向可分为三部分：家庭网络及SOHO族应用、信息家电、无线传输等领域。1394也已经着手制定传输速率可达每秒800MB的新一代介面。 相信介绍完关于IEE1394的一些特点，各位看官多少就对这项技术有所了解，那么接下来在看以下的文章就很容易理解了。

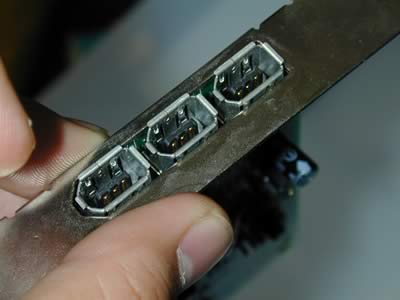

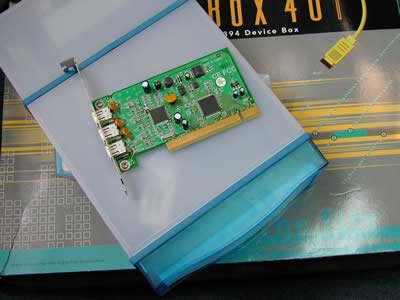

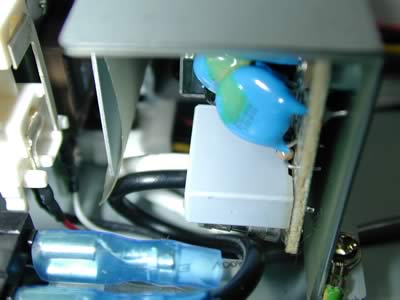

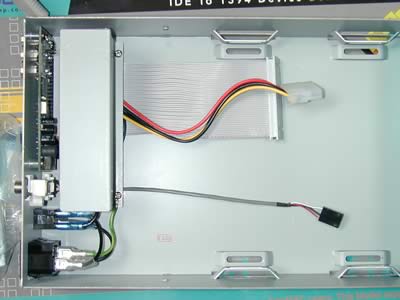

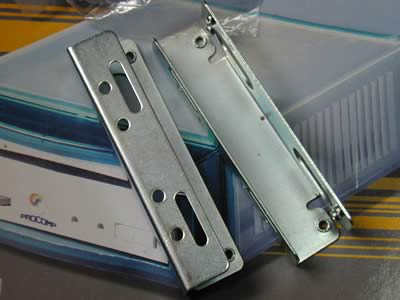

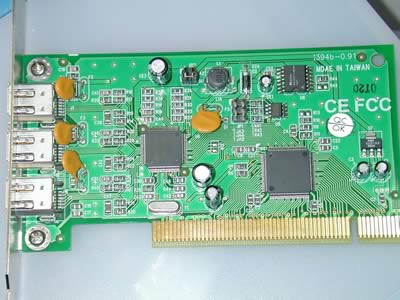

首先要使用这个外置的光驱硬盘盒就必须要安装一张带有IEEE1394接口的接口卡，就像是你要使用SCSI接口的硬盘和光驱就要在没有集成这些主板的系统上安装一块SCSI接口卡那样。目前继承IEEE1394接口的主板也已经问世，比如微星的K7 Master-S主板。 这块1394卡为PCI总线，采用德克萨斯设备公司的IEEE1394芯片组，可同时串接63个设备，支持100/200/400Mbit/sec传输速度标准。但是只提供三个6pin的端口，不过现在采用IEEE1394的外设有6PIN和4PIN 之分。（差别只在于多了两根电源接线。举个例子而言，像大多数数码摄像机都用到了4PIN的接口，其他设备还会有数码照相机,硬盘,打印机,MO,扫描仪以及DVD-ROM等等）。  从外观来看，这款外置的光驱/硬盘盒采用了类似于IMAC风格的半透明设计，水晶蓝和半透明的白色盒体结合，产生了非常不错的视觉效果，当然，外面的半透明的白色盒体只是用来作装饰和防尘用的，包含在其内的主体则是由厚厚的镀芯钢板组成，为此你完全不用担心它的坚固和稳定性，他会给你的“宝贝”硬盘和光驱带来一个安全的“家”。 从里面的结构来看它和大多数的USB外置硬盘光驱盒还是有一些区别的。就是这款外置盒子自带了一个IEEE1394的HUB，（自带了三个IEEE1394接口），这样通过这款外置盒体在链接其他的IEEE1394设备就很方便了。除此以外，单纯的从机械结构来看他和普通的外置光驱/硬盘盒还是差不太多的，除了承载光驱和硬盘的骨架主体以外，电路部分主要还是由一块接口电路板（IEEE1394接口转IDE接口）两个莲花插头（输出CD音频，模拟方式）和一个用来供电的三项电源插头。     从上面图片可以看到，这款外置的硬盘光驱盒的做工还是比较细的，在电源和音频信号线接头的金属裸露部分都有绝缘用的塑胶材料包裹。而用于电源整流滤波的高电磁干扰部分也有用到屏蔽罩。 在将IEEE1394接口卡插入到计算机中充起以后，计算机会自动检测到发现IEEE1394接口卡的信息，而WIN98自带的驱动程序就可以正常驱动这块卡，所以我们按照提示安装了这款Texas Instruments OHCI Compliant IEEE 1394 Host Controller接口卡的驱动程序。安装完后按照提示重新启动计算机。
  由于支持热插拔技术，所以我们在开机情况下，把已经安装好一个DVD驱动器的光驱/硬盘盒跟计算机用FIRE WARE（自带的IEEE1394连接线）链接在一起。但是当时计算机并没有反映出找到新硬件之类的信息。 重新启动之后，计算机才可以找到存储设备1394/usb cd－rom，在CDROM的选项中也可以认出这款DVD的正确信息。我们知道这款IEEE1394卡的传输速率最大可以达到400Mbps也就算是50M字节吧，而现在的50倍速光驱的理论值（按照K=1000的算法）也就是7.5M字节。而对于主流的DVD而言16倍速的DVD的数据传输率应该是21.6M字节，而用来当硬盘盒呢，以目前市售的最高规格的硬盘（ATA100,7200转）数据传输率也在45M字节之下，所以这款外置的光驱硬盘盒目前是完全不会成为数据传输率的瓶颈的。   当然上述的不过只是理论上的推理而已，接下来还要看看其实际使用中的成绩如何才好下一个定论。 [未完待续]
【作者：小熊在线-SKY 北京】 版权作品
未经许可 请勿转载
|
