漫步者R1800AT音箱的改造简述

【原创】阅读 人次
2001年08月22日22:49

漫步者R1800AT音箱的改造简述 spider0283(96013)于101/08/12(23:27:49)..

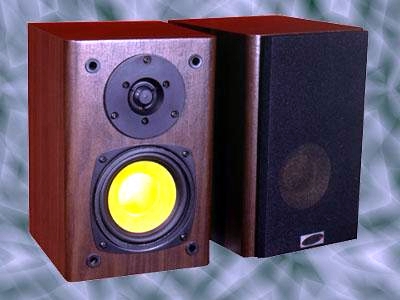

五一期间,我和老友飞笑去朋友家,见到他买的R1800AT,于是就习惯性的试音;我们拿了几张熟识的CD听了一会儿,觉得这对音箱的音质有一些欠缺:高低音的的衔接不是很明了,似乎在他的傲锐V1声卡上发出的高音盖过了低音,而听不清防弹布低音喇叭应有的力度和震撼力.且高音部分听感也较杂乱.于是有了动手改造它的想法.

我们征得朋友的同意,打算通过加装分频器,改善高低音的衔接和层次感,并切换一对高音单元,以改善高音部的音质.因为朋友对音质的要求不会太高,所以我们将这一笔预算控制在150元之内. 到了电子城,找了一家较有信誉的店,我们挑了南鲸的分频器(很遗憾是简装,盒子上没有注明型号,65元/对),银笛的YDQG4-12高音喇叭(40元/个),外加3米普通音频线和一个双头的卡线夹,经过一番讨价,以150元拿下.

　　回家,开始对这对R1800AT动手术.飞笑拆开R1800AT的主箱,将功放板(是用热溶胶固定在箱壁上),稳压器,高低音喇叭拆下,同时我将副箱的高低音喇叭拆下.漫步者音箱做工很不错,这R1800AT的功放用的是经典的LM1875,运放是NE5532,很有开发的潜力,看来给它加上分频器确是一个简单有效的改善音质的办法^_^.据朋友朋友反映,这个音箱在开久了后,主箱后面靠下的地方很热,于是我们打算把功放和稳压器移到箱体外(这就是要在买3米音频线的原因),以利散热,顺便也将控制面板移到箱外了.而将分频器内置.音箱内原引到喇叭的线可以保留,用来接分频器到喇叭.在从分频器上引线到高低音喇叭,引线一般是越短越好将原来的YDQG4-10的高音喇叭换下,换上买来的YDQG4-12.接线很简单,分频器上已有注明各个引线端,这就不在详述.将焊好线的分频器(注意不要虚焊)用热溶胶固定到音箱内壁上,由于功放外置,副箱原用来夹线的卡线夹保留用来夹线,而主箱就要用到买来的卡线夹了.外置的功放线路板和稳压器可总不能在“露天”下吃灰尘啊!我们还得找一个大小合适通风良好且牢固的盒子来装功放板,最好要将板也用热溶胶固定在盒子里.这样就好控制音量和BASS了^_^.都装好后,别忘了将主箱后的面板装上,并用热溶胶或胶布贴上堵上那些空洞.

　　一切都完成后,接上声卡,再拿刚才的CD出来听听,这时明显感觉音箱高低音的层次感增强.高音的杂乱感已是过去的事,低音也没有再被盖住的感觉,那应是防弹布低音力度和震撼也可以明显感觉到了,总算是听到让人舒服的声音.因为我们是业余爱好做一做,改一改,没有太多的测试.所以难免会在改造过程中有所差错.但是音箱的音质改善是“有耳共听”的，有兴趣的朋友不妨也动手做做,也可以去飞翔鸟的音频设备论坛上贴帖子共同交流切磋经验.
