雄居DDR主板之颠的精英K7S5A主板（上篇）

主板厂商精英（ECS）最近推出了一款采用SIS 735单一芯片组的主板——K7S5A，立刻引起了人们的关注，国内外IT媒体在第一时间里对这款主板进行了报道和相关测试。看得出人们对它已经期待已久了，是什么令人们对它有这么大的兴趣呢？是因为精英的这款主板采用黑色的PCB底板，而被冠于美称——黑珍珠吗？还是精英又有了什么新动作，在此块板子上进行了革命性的技术改进？好像都不是，主要原因是它采用矽统（SIS）新推出的功能强大单一整合芯片组SIS 735。

说到这里，我们有必要先来了解一下矽统公司，其全称是Silicon Integrated Systems Corp（矽统科技股份有限公司），是DIYer们所熟悉的台湾三大芯片厂商之一，其他两家为威盛（VIA）和扬智（ALI）。在Socket 7时代，SiS便凭借其著名的5591/5595（5591是北桥芯片编号，5595是南桥芯片编号，下同）芯片组在业界赢得了普遍好评。那个时期推出的6326显示芯片也让圈里的人刮目相看。不过，在CPU全面向P6/K7时代转移时，SiS由于种种原因而没有及时跟上时代的步伐，与VIA地距离越拉越大，之后，SiS的战略发展思想上有了重大的调整——整合。

无可置疑，SiS是世界上第一将整合概念应用于实践的芯片组厂商，早期用于Socket 7平台的SiS 5598单一芯片组就是一例（在此之前还有用于Pentium系统的SiS 5571和5582两款单一芯片组，但没有广泛使用），SiS称之为SOC（System On Chip）。它把北桥芯片、64位 显示芯片（可共享4MB的主内存）、南桥芯片做在了一起，使得一颗芯片就能包揽南北桥+显卡的功能。在业内引起了很大的反响，并得到了华硕(ASUS)、精英（ECS）等大主板厂商的采用。SiS坚信整合将是未来电脑发展的必然方向，从而在5600/5595之后很短时间内又推出了SiS 620/5595芯片组，1999年5月10日， SiS又发表了重量级产品--SiS 630，这是一颗集成了SiS 960超级南桥、SiS 300显芯片的单一芯片组，功能强大。在此之后，SiS又相继发表了SiS 630E、SiS 630S、730S三款单一芯片组，630E是630的简化版，去掉了对3D立体眼镜的支持和其他一些不实用的功能，630S则在630在基础上支持了Ultra ATA-100并可以像815那样外接AGP 4×显卡，而730S则可以说是一款支持AMD CPU的630S。

不过，可能由于整合显卡性能的相对较低，使得人们对SIS整合芯片的认识有所偏见，从而认为整合的主板属于低端产品。笔者认为事实并非如此，相反，与台湾另两个逻辑芯片厂商VIA、ALi相比，SiS有过之而无不及。在内存、IDE、AGP等关键性能方面，SiS的产品往往是台湾这三家公司中表现最好的，只是其他方面的明显缺陷让人忽视了它们，实在可惜。看来SiS应该在整合显卡方面好好考虑一下，不过，从现在的情况来看，整合芯片似乎是未来的发展方向，因为除了精英(ECS)以外，越来越多的主板厂商也开始大力推广整合芯片的主板，毕竟单芯片解决方案对于降低主板制造成本来说是非常有意义的事情。

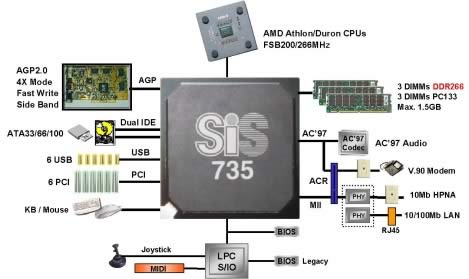

2000年12月，SIS又发布了SiS 735芯片组，这是矽统公司的针对目前火爆的DDR市场而推出的第一套Socket-A DDR内存芯片组，是一款全新概念的整合芯片。因该产品将南北逻辑桥合二为一，从而大大降低了产品的生产成本，并减少了带宽的瓶颈。SiS735的另一亮点，是首次采用了矽统科技独创的“Multi-threaded I/O Link”技术，简称为“MuTIOL”， 它提供连接南北桥内部与外部PCI接口间，高达每秒1.2GB的频宽，约为传统PCI接口传输频宽(133MB)的十倍。通过“MuTIOL”技术，更可以突出南北桥芯片整合为单一芯片的巨大优势，SiS 735芯片内部北桥部分与南桥部分的数据传输频宽因此而加大，可超过1GB，大幅提升芯片组与PCI或其它总线装置间的频宽传输速度，并可同时与多个外部PCI总线上的装置存取资料。此外，SiS735支持四倍速AGP显示卡接口及Fast Write功能、IDE ATA100/66/33，并内建3D立体音效、高速数据传输功能包含56K数据通讯(Modem)、高速以太网络传输(Fast Ethernet)以及1M/10M家庭网络(Home PNA)。

SIS 735单芯片芯片组没有内置显示核心SIS300，而直接提供了一个AGP4X插槽。PCI插槽也已可以提供多达6个PCI设备的支持，并且整合带有S/PDIF输出接口的软声卡，调制解调器控制器以及2组4个ATA/100硬盘、6个USB接口，与支持AMR、CNR、ACR插槽等功能。

SiS735芯片组可支持目前市场主流而又非常低廉的PC100/133 SDRAM，以及新一代的PC1600/2100(200/266MHz)规格DDR SDRAM，支持AMD Athlon，Duron系列。在传统的南北桥构架中，芯片组与PCI总线之间的带宽一直受到限制，目前各家芯片厂商都有独创的技术尽力来弥补这个“缺陷”，如扬智的M1657采用High Speed Link Bus技术，将Bus加宽以提高传输接口效率；威盛(VIA)Pro266芯片组则采用V-Link技术；而单一芯片的优势在于解决了芯片组与PCI总线之间的带宽限制。

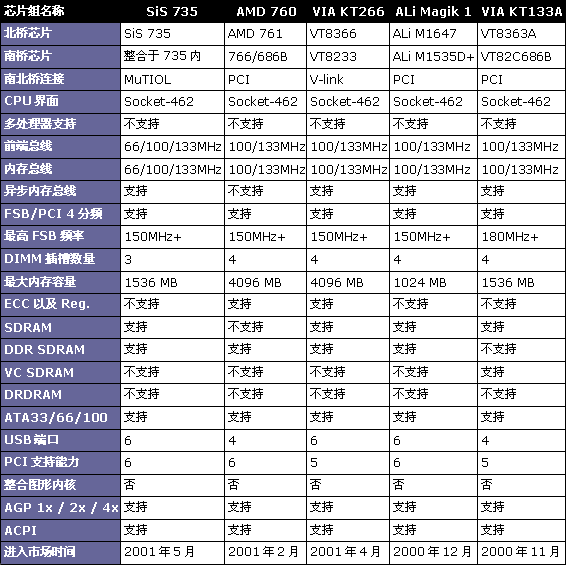

下面来看看SiS 735与其他主流Socket-A芯片组比较：

从这个表格中我们还可以发现SIS735整合的南桥可以支持6条主控PCI，这要比VIA的KT266、KT133A都要强，后两者只提供了5条主控PCI的支持，如果KT266/KT133A主板上6条PCI的话，主板上就必须增加额外的PCI路由芯片，成本当然会随之增加。

另外，SiS735支持的FSB是目前众多socket-a芯片组中最多的，除了表格中的100/133MHz以外，SiS735实际上还可以支持66MHz/90MHz这两个特殊的FSB。

我们了解了这么多有关SIS芯片组的介绍之后，接下来就看看精英K7S5A主板。

主板基本资料：

SiS® 735 芯片组

Socket A for AMD® Athlon/Duron (K7) 中央处理器

两组 184线 DDR DIMM插槽,两组 168线 DIMM插槽,支持 DDR SDRAM 或者 SDRAM , 最大支持 1GB(DDR 或者 SDRAM)

5 PCI 插槽 1 4X AGP 插槽, 1 AMR 插槽

网卡:集成在 SiS® 735 & PHY 芯片组

板载AC97声卡

ATX (304mm*244mm), 4 层

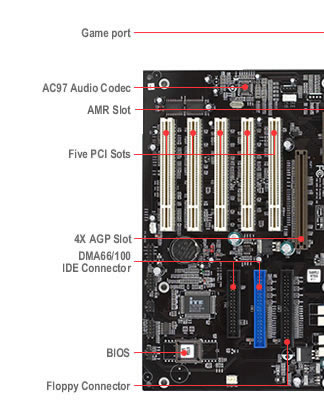

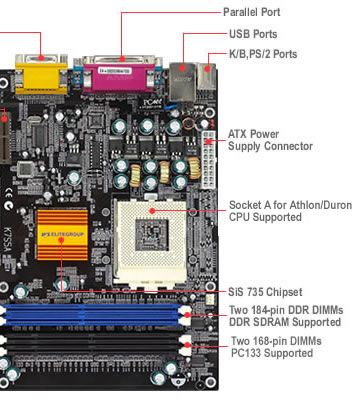

精英的这款K7S5A采用黑色的PCB板设计，给人耳目一新的感觉，最近精英推出的几款DDR主板均采用的黑色PCB板设计，从而被称为黑珍珠系列。由于精英和SIS一向关系密切，所以精英总能最先拿到SIS的芯片组并以最快的速度推出！精英主板一向以高质量的性价比与稳定著称，可能不适合一些DIY发烧友的胃口，不过拿到这块K7S5A后，可以看得出用料和做工都不惜成本，感觉好像是专门为DIY设计的。

精英的这款K7S5A可同时支持SDRAM 与DDR DRAM的184线 SDR/DDR 共享内存模组（Share Mode）规格，它涵盖了多项优点，例如：减轻主机板兼容性测试的负荷，有效地缩短产品上市周期；系统组装厂可依据市场SDRAM及DDR内存的供需做相应的出货调节；消费者可根据SDRAM与DDR DRAM的价格差异，作出适合自身需求的选购方案，并可随时升级。这项最新技术也获得了各大主机板厂商的一致好评，在SDRAM 与DDR DRAM共存的时期，此种技术不仅大大节省了主机板材料成本，更有效地降低了设计的复杂性，是目前最符合消费者需求的解决方案，对未来内存升级实现了零风险。

内存带宽方面和磁盘性能方面，精英K7S5A的表现可说也是鲜有能与之匹敌者，而且随着负载的增加，精英K7S5A的磁盘性能表现会较对手越来越出色。具体情况可参见国内著名硬件网站PCPOP的评测：http://www.pcpop.com/info/398/。我们后期会对精英的K7S5A进行详细的性能介绍，请留意我们后期全面的评测。（上完）
