双BIOS设计的MX400--捷锐坚鸟MX400显卡测试手记
【原创】阅读
人次
2001年08月19日11:07
【文章简介】
在我们测试的众多MX400显卡中，大部分的制造厂商都只会在nVIDIA提供的公版图纸基础上，进行简单地改进，而今天我们要向大家介绍的产品却非常地特殊，通过捷锐工程师们的努力，坚鸟MX400会有什么样的性能表现呢？…… (2863 字) |

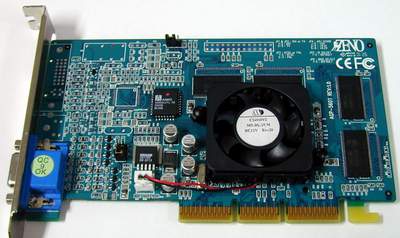

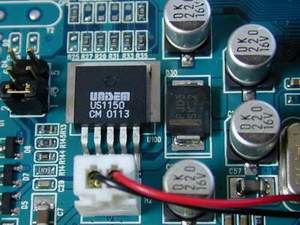

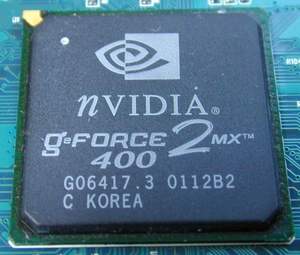

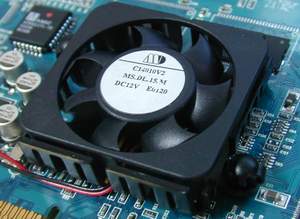

经过几个月的陆续介绍，我们已经了解了十多款使用MX400显示芯片的产品。不同的品牌，必然会带来设计上的一定差异，然而大多数显卡生产厂商都只会在，nVIDIA的公版设计基础上，进行简单地改进，多少让人有些千篇一律，缺乏创新的感觉。今天，我们将要给大家介绍的这款显卡，虽然同样是采用了nVIDIA GeForce 2 MX400显示芯片的产品，但其中电路改进之多，附加选项之全面，却是当今少有的。它就是---捷锐坚鸟MX400显卡。 作为有着十多年生产板卡历史的捷锐，其产品主要销往欧美等国，工艺水准方面自然无话可说，而更重要的是捷锐的工程师们经过自己的努力，将原有MX200、MX400公板设计进行了多处改进，使得这两款产品在功能设置上，为消费者提供了更多的选择余地。前不久，我们就曾经得到过一块捷锐坚鸟MX200显卡，当时，在我们的测试中，坚鸟MX200的性能在同类产品中已经表现不俗，今天的坚鸟MX400又会怎么样呢？……  看到这款显卡的外观，大家自然会明白我们为什么说它很另类了。与众多普通MX400显卡不同的是，该产品增加了一些特出部件，最为明显地就要算那两组跳线开关了。  在显卡最上部的JP6跳线，是捷锐显卡的主要特点之一。为了满足不同消费者的心理，坚鸟MX400和MX200相同，都采用了两个不同版本的BIOS设置。在默认设定时（连接JP6的1和2针脚），会将显卡的核心频率以及显存频率，固定在一个相对较低的状态下，再加上针对nVIDIA显示芯片画质一般的特点，捷锐的工程师在此设置下还进行了一定的画质优化，这样一来显卡工作在这种设置下时，就会表现出工作更加稳定、画质更加理想的特点；而另一个BIOS设定，则是为了适应那些喜爱超频的消费者，将显卡的核心频率以及显存频率开始设定在相对较高的频率下，再加上针对超频设置的一些优化，用户在把JP6的2和3针脚连接后，会发现显卡的性能会有比较明显的提升，而且继续超频使用时，超频的潜力也会有所提高。  另一组跳线JP4，处于电压稳定模块的左边，它的主要作用在于可以按照0.1V/档，来调整显卡的核心电压，最高可以给显卡核心增加0.2V的电压。大家都知道，显卡核心在超频状态下运行是很不稳定的，捷锐在这里提供一个增加核心电压的跳线，可以让显卡在超频状态下也能比较稳定的工作，从另一方面讲，这样还可以提高显卡的超频空间，使其发挥出更大的显示性能来。  在JP4跳线的旁边是4个铝制电容和一个5PIN的稳压管，捷锐的产品算是比较少见的几种使用5PIN稳压管的显卡了，这样的好处，我们在以前的同类产品文章中也曾介绍过，无外乎保证了核心电压的稳定，显示系统的稳定。   这是显卡的主显示芯片nVIDIA提供的GeForce 2 MX400显示芯片，原产地韩国。据可靠资料表明，为了避免主芯片长时间工作在温度较高的状态下，捷锐提供了一个专用显卡风扇，全名是MS 磁浮设计＋VAPO气态轴承风扇。标称转速5000RPM以上，噪音24dB，看来要比普通显卡专用风扇，转速4000RPM、噪音30dB的指标，好上不少呀！  该款产品的显存颗粒采用了三星的-TC50，也就是说它是5ns的产品。比原来我们测试的坚鸟MX200使用的HOWTEH公司7ns显存，要好上不少，相信对显卡更好的超频工作，会有一定的帮助。 主要技术指标：
采用第二代256位GPU（图形处理器）GeForce 2 MX400显示芯片
内建350MHz RAMDAC
配备 5ns 32MB SDRAM显存、最高分辨率2048*1536*16M色
支持 AGP 4X/2X、AGP纹理和快速写入、高性能硬件图形保真
支持全屏抗锯齿功能，3D画质可达到更高境界
内建DVC（Digital Vibrance Control）图形数字动态控制功能 看完了显卡的外部结构，我们该开始测试它的性能水平了。在正式测试之前，我们先来看看测试平台吧。 硬件：
CPU：雷鸟1GHz
主板：升技KT7-RAID
内存：PC-133 128MB CAS2
硬盘：IBM 30.7G 7200PRM 2M
软件：
操作系统 Windows 98 SE 4.10.2222 A
DirectX版本 8.0a
驱动程序版本 Nvidia官方正式版12.41
Quake 3 Arena 零售版本
3DMark 2001 下载版本
3D WinBench 2000

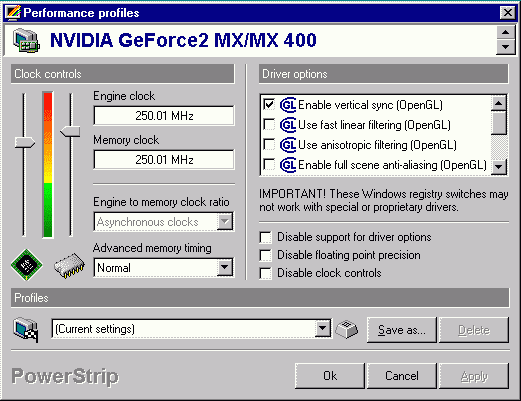

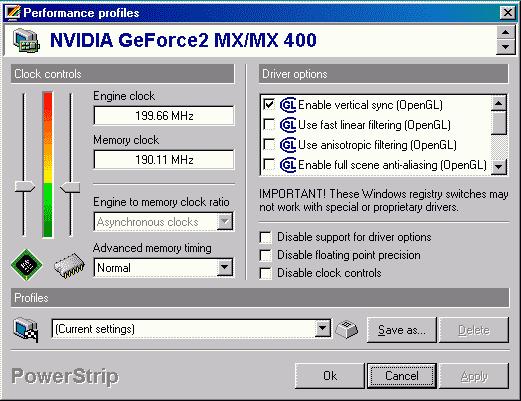

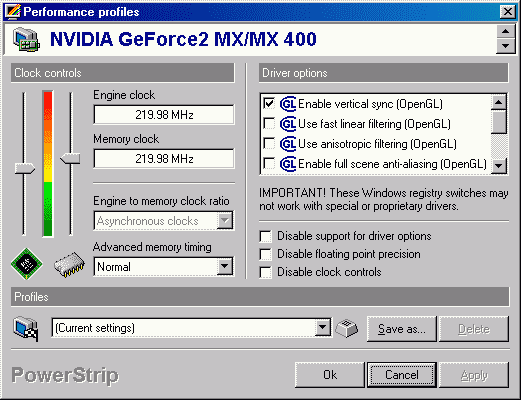

超频软件：Power STRIP 版本：3.0 beta 首先是适于稳定工作状态下的核心（199.66MHz）、显存（190.11MHz）频率检测截图：  接下来是当JP6跳至2、3之间时的显卡状态截图，显示的核心频率是219.98MHz，显存频率是219.98MHz，明显的显示着显卡的频率已经有了一定的提升。  最后的这张截图是我们通过连接JP6的2、3针脚，以及提升了0.2V电压后，进行超频的结果。由于是专为超频玩家优化过的BIOS，所以，超频的幅度还是比较明显的。核心频率250.01MHz，显存频率250.01MHz。  由于这款显卡的特殊性，我们决定将两种BIOS设定下的不同显卡性能进行单独的测试，再加上适于超频设置下的超频测试结果，做一综合的比较，这样大家也可以比较直观的了解这款产品，在不同状态下的性能效果，我们使用了以下的柱状图组，来表示：
12.GIF 看来在3D MARK 2001下的性能提升还是比较稳定的，而且分数也属于同类MX400显卡中比较抢眼的一个！下面的图是QUAKE 3 Arena中的各项性能比较，选用了DEMO001作为测试的依据......  另外，在默认设置下，我们还使用了3D WinBench 2000的测试结果为：
| 3D WINBENCH 2000
PROCESSOR TEST |
1.7 |
| 3D WINMARK 2000 |
52.4 |
整体测试结果，正好验证了我们先前的想法，经过多处优化和改进后的这款MX400产品，显示性能与同类产品相比，确实优势比较明显。附带的显卡散热风扇，工作也很稳定，噪音和转速都与标称的比较相称，更高的风扇转速，必然是由于摩擦系数很小。看来这种新式显卡风扇，采用的新式设计，对解决显卡核心的散热问题，帮助还是很大的，而且，估计这种新式风扇的使用寿命也会长于一般风扇，这样一来，对于显卡也更加安全一些。 总结： 通过对该产品的观察和测试，我们基本上了解了这款产品的做工和性能，其主要特点表现在，提供了众多附加选项插件，以及突出的性能表现。当我们将该显卡设置超频状态下使用时，几乎可以达到一般中档GF2 GTS的水平，这是很多同类显卡所不能比拟的。从市场上定位为700元左右的价格看，虽没有那些显卡大厂的产品，贵的夸张，但也并不比中档GF2 GTS便宜多少，性价比优势不够明显，而且上市时间较短，被大家所接受的程度也不够深。相信经过一段时间的价格调整和消费者对它认知度的提高，捷锐坚鸟MX400将会有非常不错的市场前景！
【作者：小熊在线-老七 北京】 版权作品
