一山更比一山高——耕昇MX400黄金珍藏版测试手记
【原创】阅读
人次
2001年07月04日19:36
【文章简介】
为了让自己的显卡发挥出更好的效果，各大显卡制造商纷纷提升显卡的显存频率，以提高显卡性能。前两天熊站刚刚评测了一款4.5ns的MX400显卡，感觉速度已经有了很大的提高，谁知没过几天，耕昇又送来了他们的产品，今天我们就来看看耕昇的这块黄金珍藏版4ns MX400，到底会有什么样的性能结果！…… (6682 字) |
MX400 VS GTS： 其实Nvidia心里明白，尽管Geforce MX比GTS少了两条象素渲染管线，但配上128bitDDR，在大多数情况下（1024×768×32bit）比GTS并无多少逊色，为了强行划分市场，让MX只能使用128bit的单数据传输率SDRAM，而配DDR内存时，其显存接口仅仅为可怜的64bit——带宽一下子比GTS少了一半！DDR对于MX来说只是时髦的广告词而已。因此，提高SDRAM的频率就成了挖掘显卡潜力的唯一手段。这其中就有“变态”的耕昇，它甚至推出了一款3.3纳秒显存的MX。 我们看看Nvidia的显卡芯片技术指标：
| |
GeForce2 MX 400 |
GeForce2 MX200 |
GeForce2 MX |
GeForce2 GTS |
| 核心时钟（MHz） |
200 |
175 |
175 |
200 |
| 管线数目 |
2 |
2 |
2 |
4 |
| 每管线材质处理单元 |
2 |
2 |
2 |
2 |
| 材质填充率（百万象素/秒） |
400 |
350 |
350 |
800 |
| 显存容量（MB） |
32-64 |
32 |
16-64 |
32-64 |
| 支持显存类型 |
128bit SDR64bit DDR |
64bit SDR |
128bit SDR64bit DDR |
128bit DDR |
| 显存频率（MHz） |
166－200 |
166 |
166 |
333 |
| 显存带宽（GHz） |
2.7-3.2 |
1.3 |
2.7 |
5.3 |
| 硬件T&L |
是 |
是 |
是 |
是 |
| 双头支持 |
是 |
否 |
是 |
否 |
| 制造工艺 |
0.18微米 |
0.18微米 |
0.18微米 |
0.18微米 |

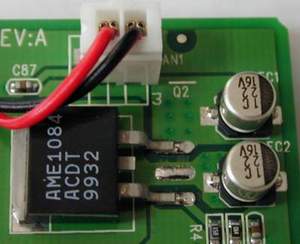

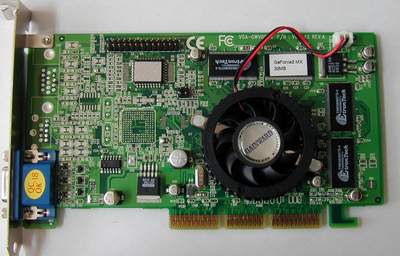

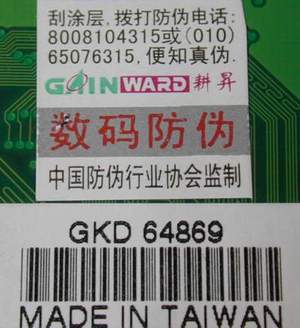

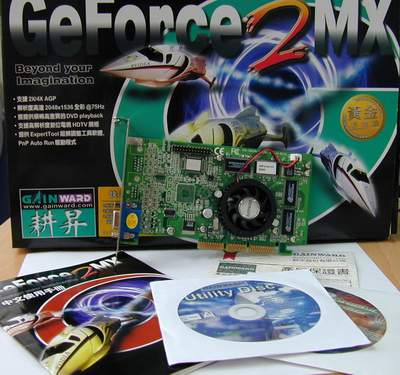

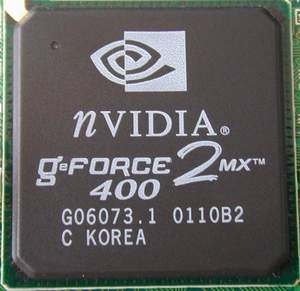

耕昇介绍：   与现在很多板卡类生产厂商不同的是，耕昇（原来的耕宇Gainward）一开始就是从生产显卡设备起家的。经过十多年的发展，现在是世界五大显卡制造商之一。其产品一向是以良好的做工，稳定的性能，中高档的价位而著称，这种生产和研发的水平短时间里是很多显卡制造商所不能赶上的。本次推出的黄金珍藏版4ns MX400显卡，更是可以充分证明耕昇在研发力量和制造工艺上的优势所在。要知道，一味单纯的增加显存频率，而没有更好的供电设计和散热处理，很容易出现事倍功半的结果，这也正是众多显卡生产厂商都不敢做“第一个吃螃蟹的人”的原因，而耕昇做到了这一点…… 外观包装：   从外包装上讲，耕昇的产品还是相当正规的。除了一般都会有的产品编号、产品规格外，耕昇还加入了 “快速识别真伪”和配图的“安装简介”两大部分。另外，包装中还包括：说明书、保修单和两张光盘。说明书和保修单都是繁体中文版的，同时光盘中附送的一些工具软件也比较有用，例如，耕昇特地注明的显卡超频软件ExpertTool，对这块4ns的显卡进行超频使用相当简单易用。这些小配件，虽然很不起眼，一些超级玩家也不会在意，但是对于那些并不十分了解电脑配件的用户，却是十分重要的，比起一些显卡产品中附送的英文版资料，也更容易让老百姓所接受。而且，数码防伪标签，也使那些不熟悉电脑配件的用户购买起来更加容易，更加放心。 做工用料： 可以让杂牌学学，什么叫显卡，什么叫好的做工，虽然MX比较简单，但耕昇仍然一丝不苟，体现出一流大厂的风范。  高档的品质 了解了这款产品的外部附件，我们再来看看这块显卡其它部件的细节。该显示器采用绿色六层PCB大板设计，并在nVIDIA提供的建议设计之上，进行了部分改进，使之在超频使用时也能比较稳定的工作。其上贴片封装的大容量滤波SMD铝电容可以使元件的管脚不会外露，减少外界的电磁干扰，在高频环境下的稳定性更好一些。背面SMT工艺制作精细，用于散热和冗余的贴片排阻电容元器件焊脚整齐清爽。  显存供电模块，通常只有Geforce GTS和Geforce3上才能见到 在显卡右上角的供电模块是专门为4ns显存设计的，知道为什么要设计这个电压模块吗？姑且卖个关子，待会再揭晓谜底，呵呵。  核心供电模块 而为核心供电的模块也不简单，使用了与众不同的5PIN稳压管，用于控制引脚的电平来调整输出电压，使用场效应管要比其他使用3PIN稳压管的显卡，对显卡核心供电更加精确稳定，配合周围大容量滤波电容，自然也是对超频有很大的帮助。  MX400核心，韩国制造 这是该显卡的核心，使用了nVIDIA的GeForce 2 MX400的显示核心，可超性很高。  和GTS类似的涡轮风扇，为核心和显存迅速降温 上面还配备了一个精巧别致的小涡轮风扇，用来降低显卡产生的热量，一般来说风力强劲噪音小的高速涡轮风扇是GTS的标配。  台湾钰创4ns原厂显存颗粒 这是该显卡的显存，使用的是台湾Etrontech公司生产的-4的64兆位（编号65）32bit的SDRAM（编号S）显存颗粒，即4ns SDRAM。理论上钰创4ns显存能跑至少250MHz的频率。要知道，4ns是显存颗粒的一个分界点，比此颗粒慢的显存很多内存颗粒厂商都能生产，而快于4ns的颗粒，由于需要工艺要求更高，大部分厂商还不能生产，就算能生产，成品率也是很低的，一般使用这种颗粒的显卡多是显卡大厂的高档产品，而这次耕昇将这种现在市场上的显存极品使用在这块MX级的显卡，也正好验证了将它取名为黄金珍藏版的原因。 钰创显存是由台湾晶豪设计，著名的台积电代工生产，采用了0.15um先进加工工艺，其DDR模块常用于Geforce GTS Ultra、GF3等高端产品上，无论是超频性能还是稳定性都相当不错的，有人可能还以为Sumsung显存是最好的，其实这是一个误区，的确，我们承认在7ns时代，三星SDRAM各方面表现无出其右，进入6ns、5ns甚至更低反应时代，就逐渐落伍了（据小道消息说是因为原来三星投产时显存在青洲生产，工人素质和责任心较高而后来改在光洲量产，质量有所下降，和国际品牌产品在中国生产后的现象一样:），具体表现为从5ns～7ns显存超频极限均在230Mhz左右，还有就是其成品率低，很少看到4.5ns以下的产品。反过来，三星显存价格却不算便宜。 前文我们谈到了耕昇MX黄金珍藏版的显存单独供电模块，有人问是不是多此一举呢？其实，耕昇如此做自有其深意：部分主板标称的AGP3.3V电压过高（甚至达到3.45V～3.5V），如果是三星一类的显存可能对超频有帮助，而钰创会水土不服，电压低一点反而工作得更好，因此独立设置变压集成块可以保证显卡能有更好的稳定性和可超性。（虽然增加了成本）
除此以外，显存相对于显卡主芯片的位置分布均匀合理（上部和右部各两块），不像某些MX都集中在芯片右侧，这样可以保证芯片对显存的信号到达时间严格一致，无延时现象。 技术分析： 下面是这款产品的基本技术指标：
-采用nVIDIA 256bit频宽的GeForce 2 MX显卡芯片，0.18微米制造工艺
-第二代几何光源处理引擎，像素填充率为7亿/秒，三角形生成率为2千万/秒
-nVIDIA Shading Rasterizer （NSR）技术功能
-内建350MHz RAMDAC，32MB SDRAM显存容量
-解析度2048*1536@75Hz，更新频率高达240Hz
-支持高解析度数字电视HDTV规格
-内建High-Definition Video Processor（HDVP）
-提供DVD playback
-提供ExpertTool工具软件，让使用者可自行调整功能
我们来分析一下：4ns的显存，实际频率是250MHz时不算超频，（同理，5ns跑200MHz或6ns跑166MHz也是如此），此时带宽为250×2×8＝4G/s，比起GTS 166MDDR显存带宽166×2×8×2＝5.3G还是差了点。 请看显存带宽比较表：
166MHzSDRAM 250MHzSDRAM 166MHzDDR
2.6G 4G 5.3G
换句话说，用4ns显存跑250MHz带宽比标准6ns显存高50％而比6nsDDR低30％，如果真要达到GTS带宽的话，MX显卡必须用3ns的SDRAM，从目前工艺来说，因为初始光罩步骤不同，制造高品质的SDRAM较DDR容易得多，前面已经提过了，这一突破点在4ns左右。（大家留意一下Geforce3用的3.8nsDDR就全明白了） 扩展显存带宽，无疑能大大增加MX400的性能，我们关心的是，带宽提高一倍后，MX究竟能比原来强悍多少呢？（如果关心MX与GTS之间差距的朋友，请留意本系列下一篇） 测试篇： 测试平台 系统信息
CPU AMD 雷鸟1G
主板 Abit KT7 Raid
内存 HY PC133 CAS2
硬盘 IBM 75GXP 30G
软件
操作系统 Windows 98 SE 4.10.2222 A
DirectX版本 8.0a
驱动程序版本 Nvidia官方正式版12.41
Quake 3 Arena 零售版本
3DMark 2000 下载版本
3DMark 2001 下载版本

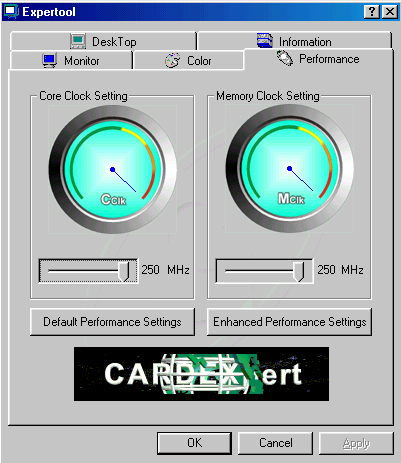

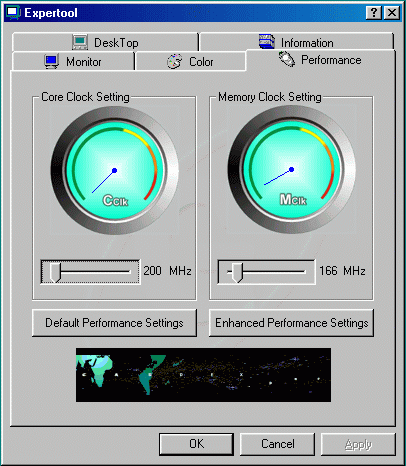

耕昇超频软件ExpertTool  超频前，核心和显存都是Nvidia规定的频率  超频后，显存和核心都达到了惊人的250Mhz
在测试之前，我们先安装了显卡提供的超频软件，检测到该显卡的默认频率是核心频率200MHz，显存频率是165MHz。看来为了保证显卡的工作稳定，耕昇使用了很保守的频率设定。同时，也为超频爱好者留出了相当大的超频的空间。为了更好的了解该产品的超频性能，我们还使用显卡附送的超频软件，对超频之后的显卡进行了测试。下面的图就是超频之后的显卡频率：核心频率250MHz，显存频率250MHz。为了更好的证明超频前后的显卡性能，我们将其作成了柱状图的形式，仅供参考！ 3D Mark 2000的测试结果：
| |
超频前 |
超频后 |
| 1024*768*16bit |
4854 |
6000 |
| 1024*768*32bit |
3106 |
4473 |
| 1280*1024*16bit |
3352 |
4376 |
| 1280*1024*32bit |
1882 |
2988 |

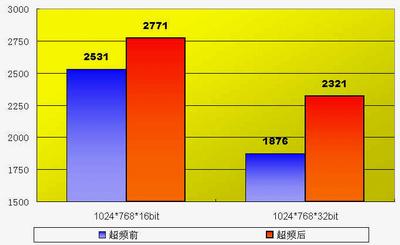

3D Mark 2001的测试结果：
|
超频前 |
超频后 |
| 1024*768*16bit |
2531 |
2771 |
| 1024*768*32bit |
1876 |
2321 |
 对于低负荷的1024×768×16bit分辨率，超频前后变化远不及32bit色深下来得大，充分说明了显存带宽对大色深下的速度影响更大。 QUAKE 3 的测试结果：
| |
超频前 |
超频后 |
| Normal |
122.9 |
124.4 |
| High Quality |
79.3 |
106.8 |
| 1024*768*16bit*16bit |
85.4 |
104.3 |
| 1024*768*32bit*32bit |
53.2 |
79.9 |
| 1280*1024*16bit*16bit |
53.6 |
73.3 |
| 1280*1024*32bit*32bit |
31.3 |
50.0 |

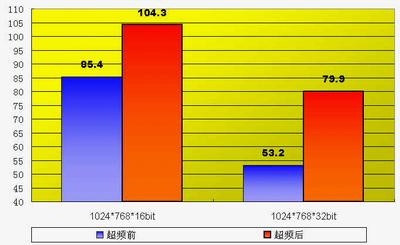

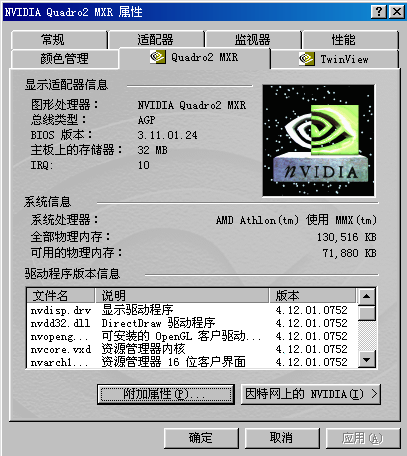

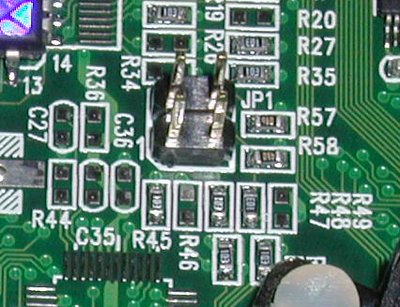

 我们捡取了1024×768的分辨率来比较一下超频前后的变化，在16bit色深一下，超频后提高了22％，达到了100帧，哪怕是（普通级）高手也应该心满意足了！32bit超频前后更吓人，50％的增幅和显存带宽提高完全成正比！虽然在此分辨率下还没有达到100帧，但我们对普通MX有此表现相当满意。 通过我们的测试结果可以看出，在默认设置情况下，耕昇的这块显卡已经基本能够发挥出MX400级显卡的性能水平了，而相当高的超频空间，也使得它拥有一般同类产品所不能达到的性能。而且，在如此之高的超频幅度之后，该显卡还能比较稳定地工作着，并没有出现花屏现象，发热量在小涡轮风扇的帮助下，也没有太大的增长（但通过摸显卡背面，感觉到还是比较热）。这些现象都说明该显卡的基本性能和可超频性都非常的出色。 耕昇MX400黄金珍藏版的特异功能： 如果仅仅是超频性能特别高还不能说是黄金版的唯一卖点，我们可以用特殊“神奇跳线”把显卡从标准状态调节为专业显卡的Quadro2 MXR状态。  连接1-3、2-4就变成了Quadro2 MXR 估计因为耕昇比较“牛”——生产量大，因此Nvidia对耕昇违反惯例“非法”制造MXR也只好睁一只眼闭一只眼啦！  这里需要提醒朋友们注意，GTS的专业版本Quadro2和MX的专业版本Quadro2 MXR在普通三维制作中差别远不如大家想象的那么大。下面有两张图说明3DMAX渲染中各种显卡的具体表现，大家一看就明白了：   测试结论： 耕昇MX400黄金珍藏版做工用料颇佳，值得推荐。其4ns标配显存和“神奇跳线”功能独一无二，没有以前所谓×金版的假货，因为购买时只要认准4ns显存就是，珍藏版限量发售，其珍贵性不言而喻。（笔者注：市场上还有一种较便宜没有带涡轮风扇的耕昇4ns黄金版，除超频性能较弱外与珍藏版都相同，值与不值就看大家的选择了。） 有句老话说的好：“便宜没好货，好货不便宜”，这块显卡的价格在800多元也是无法逃避的事实。本人认为，如果它能在价格上稍微有所松动的话，将会有很好的市场前景！
