化整为零——SIS730S整合主板实现最高的性能价格比！！ (17646 字)
在人们疯狂追求极限配置的时候，是否有想过在主板芯片大军中有那么一块整合的天地，毕竟不是人人都需要GEFORCE3，SB！LIVE；在电脑普及的今天，越来越多的人们在购买电脑时的观念也开始有了新的转变，毕竟在我们之中大多数人只是在家或办公室里上上网，处理邮件，做些文字处理，偶尔也玩玩游戏；不再追求最新、最快、最好，因为再快再新的电脑也有过时淘汰的一天，现如今电脑的升级换代越来越快，转眼已经进入Ghz时代，够用、实用已成为人们购机时的首要原则；性价比，价格成为影响人们购买的重要因素。
如何定义整合型芯片组呢？目前较普遍（也是相对狭义）的看法是：在北桥（即System
Controller，系统控制器）或者GMCH（即Graphics and AGP Memory Controller Hub）除了内存控制器以外，还整合了图形内核等逻辑电路的芯片组，例如英特尔的810、815E芯片组系列。在现在的电脑市场中，AMD公司节节胜利，其主流产品雷鸟CPU比同频的P3处理器性能高出一大截，特别是低端的毒龙CPU也比处理器霸主Intel的赛扬2要出色很多甚至不逊色于intel的主流pⅢ，所以相比去年，AMD公司在零售市场上的成绩已经占到将近四成。但是OEM的市场上还是Intel的天下，原因就是因为没有适合AMD处理器的相应整合主板。台湾芯片组制造厂商一直无法与Intel的产品在性能上相抗衡，但最近，世道变了。威盛（VIA）在2000年所取得的巨大成功，给了扬智(Ali)和SiS（硅统）从失败的阴影中走出来，重返竞技场的希望。看来Duron若想在真正的低端市场打开局面，还需要有一块能与之相得益彰的主板才行。现在sis终于发布了其反击的第一利器——sis730s整合芯片，精英公司的K7SEM主板就是基于SIS（硒统）公司的SIS730芯片的产品。

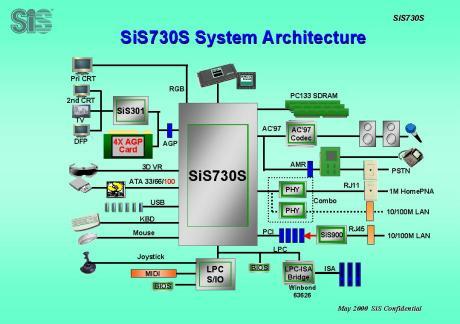

我们先来看看SiS730S芯片的简要介绍
SiS730S单芯片组将高效能的北桥芯片、高阶硬件
2D/3D 绘图引擎、超级南桥芯片以及支持四倍速的A.G.P.
接口整合在一起，为AMD Athlon/Duron
SlotA/SocketA CPU 的系统平台提供了一个具备高效能/低成本的桌上型计算机解决方案。此外，SiS730S
更提供了简易计算机 (Easy PC
Initiative) 及单芯片系统
(System-on-Chip) 的解决方案，支持实时使用
(Instantly Available/OnNow PC) 技术、USB
(通用序列总线)、移除传统接口
(Legacy Removal) 与无插槽设计，形成支持FlexATX的要素。
主控制器
-
1.8 V
核心，混合了3.3V和5VCMOS
- 支持100或133MHz处理器总线时钟
- 支持
AMD 的PowerNow!
-
支持处理器总线和内存总线时钟的同步和异步方式
DRAM
的接口界面
-
3个以上的DIMM槽（可以有6个）
- 支持1.5G以上的内存容量
- 支持133
MHz以上的时钟
AGP
接口
PCI接口界面
-
4个以上的32位，钟频为33MHz
的PCI主控制器
总线总控的IDE控制器
集成的2D/3D图形加速器
-
64位的内存接口界面
-
64 MB以上的共享内存
-
8K纹理缓冲
-
支持所有重要的3D特性如平面及高洛德着色，抖动，凹凸贴图,透视角校正，带三线性纹理过滤的贴图,透视纹理贴图,
混合处理,反绕,镜像和和
clamping,雾化，alpha
值混合处理,spectacular照明
,全屏抗锯齿等。
-
128 Bit 2D
引擎Engine
(可上到
1600x1200x24 @ 85 Hz)
-
视频加速，包括了硬件DVD加速
- 可选的SiS301视频转TV输出的桥接器
PCI
音频
r波表合成
-
6声道
-
DirectSound
兼容
-
Microsoft WDM
流
- 支持外部AC97解码
-
SPDIF
输出
电源管理控制
-
ACPI 1.0 (S1, S3, S4, S5)
-
APM 1.2
其它设备
-
DMA和中断控制器
- 键盘控制器
-
USB主控制器(2个控制器，6个端口)
快速以太网
SiS730S
整合了以
Ultra-AGPTM 技术为基础的高阶128
位
2D/3D 绘图显示接口，可提供与AGP
4X 同等的执行效能及最高可达
1 GB/s的内存频宽。此外，SiS
还支持具有快速处理写入
(Fast Write Transactions) 功能的四倍速A.G.P.接口。在多媒体方面，SiS730S
提供强大的硬件译码
DVD 加速器，可提升
DVD 的播放效能。而在显示器支持种类方面，除了提供CRT
显示器标准的接口外，SiS730S
也提供数字平面显示器连接端口
(DFP)，作为连接个人计算机及数字平面显示器的标准接口。为了提升功能及弹性，硅统科技也提供「视讯桥接器」(SiS301)，可以支持NTSC/PAL
视讯输出、数字
LCD 显示器及
CRT显示器，不需要使用外接式显示器连结
(Panel Link) 或传输器
(Transmitter) 及电视输出编码器，是一项具高成本效益的解决方案。SiS730S
采用共享式系统内存架构
(Share System Memory Architecture)，可灵活利用高达
64MB 的绘图显示记忆空间，不需额外加装因显示绘图卡所需的内存。
SiS730S 中的「超级南桥」整合了所有的外围控制器/加速器/接口，它提供的全方位通讯解决方案包括办公室网络所需的
10/100Mb 快速以太网络及家庭网络连接所需的
1Mb HomePNA。SiS730S
提供符合AC'97
规格的接口，包括具有
3D 硬件加速器的数字音效引擎、内建式抽样速率变频器、专业级波形表
(Waveable) 及独立调制解调器
DMA 控制器。也提供可与
PCI 33MHz时脉相同的LPC接口，以支持传统之外围配备，及具有
6 个
USB 连接埠的双
USB 控制器，可以提供更好的连接性及
2 x 12Mb 频宽。
内建的高速
PCI IDE 控制器支持
ATA PIO/DMA，而
Ultra DMA33/66/100 功能可支持高达
100MB/s 的数据传输率。它为两个
IDE 信道提供了个别的资料路径，可显着提高多任务环境的执行效能。
台湾主板厂商精英最近人气急升，势有拿下主板厂商No.1的劲头，而且作为硅统长期的合作伙伴，K7SEM是精英第一款采用SIS芯片组的支持AMD
K7处理器的主板。采用的SIS730S芯片是目前集成型芯片组中性能最突出的，和SIS630S的性能相同，唯一的差别在于支持的CPU是AMD的K7处理器。该主板持AMD
SOCKET462接口的雷鸟和DURON处理器，最高频率可支持1.5GB。除了集成有性能优越的AGP显卡外，还提供扩展AGP显卡的扩展槽，支持2x/4x的AGP显卡。下面，就让我们来看一看这块K7SEM。
K7SEM主要面对的用户并非发烧友，而是追求稳定的办公用户，一般家庭或者经济不很富裕的在校大学生。超频性能方面，K7SEM并不能满足您的需求，作为一块Athlon/Duron主板，它没有时髦的倍频调节和加电压功能，外频也只有从100MHz到136MHz寥寥几种。不过值得一提的是，SiS730S正式支持133MHz总线，就这点来说与KT133a相比，它或许没有什么的优越性，但精英宣称K7SEM可以稳定支持到1.5GHz
Athlon处理器，为你提供了使用所有从500到1200
MHz甚至更高钟频的CPU的机会。从而升级也显得不在麻烦。

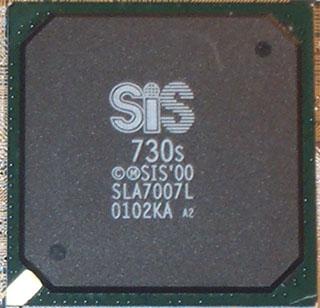

精英K7SEM主板整体工艺有模有样，虽然是MicroATX微型板结构，但颇有几分为DIYer准备的样子。采用SIS730S整合芯片，将诸多功能融为一体，因此芯片的面积也比较大，上面有专用的散热片，但不需要安装风扇.

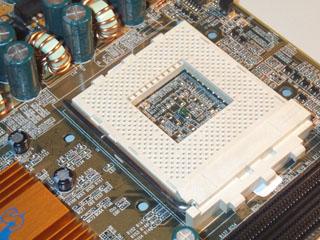

CPU插座内置温度感应探头，系统温度探头则位于打印口附近，而且同样突出在主板上，只是在主板的BIOS中，系统和CPU温度似乎都不会随CPU负载的变化而有大的变化。

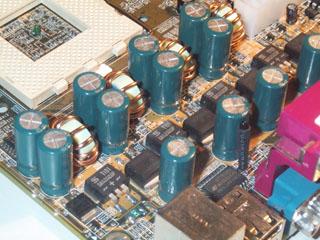

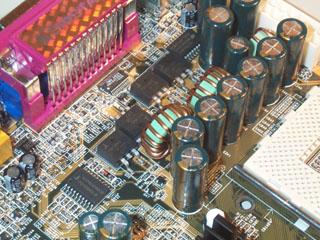

四相电源设计，让K7SEM能带动高功率的雷鸟，不过大多数情况下，730S应该是毒龙的家啊，可以进一步降低成本。

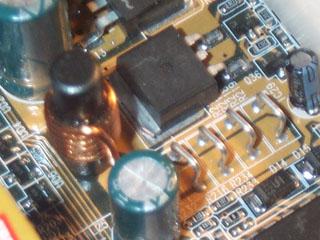

在CPU电源通路上的4个并列电阻丝是做什么的？难道让我们换算CPU的功率吗？

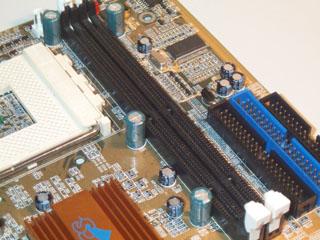

730S芯片组支持3根DIMM内存插槽，最大容量可达1.5G，而且支持100/133MHz的存储总线频率，可以与CPU异步运行。K7SEM只配置了2根DIMM插槽，实际使用时很稳定。

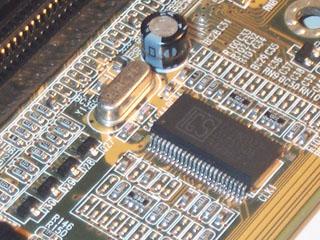

PLL电路采用ISC的9420，可以在100～133MHz之间产生多组频率，供K7SEM在BIOS中进行调整。

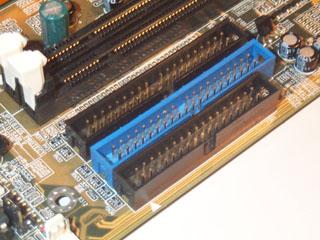

支持2个ATA33/66/100的IDE通道，数据传输迅速。

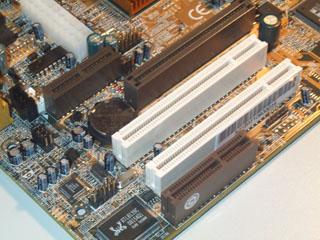

730S内置了2D/3D加速的视频显示功能，同时还支持AGP输出，K7SEM同样为大家准备了AGP插槽，支持AGP1X/2X4X模式传输。此外还配置了2个PCI插槽、1个CNR和1个AMR和6路的USB接口，还可以通过AMR扩展多媒体音频功能，实现家庭音乐与DVD多路环绕控制中心。

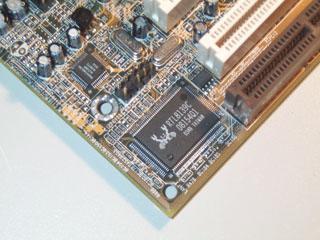

内置网络功能，配合RTL8139实现10/100M自动适应功能，真正体现了家庭网络化的趋势！
使用时先将专用转接卡插在主板对应的插座，然后再插上网络线就可以了。

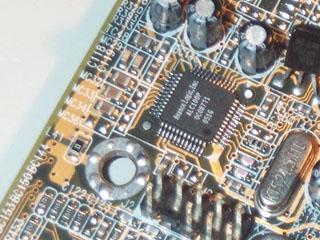

内置AC97音频编解码输入输出功能，配合ALC100的CODEC来实现声音的转换。

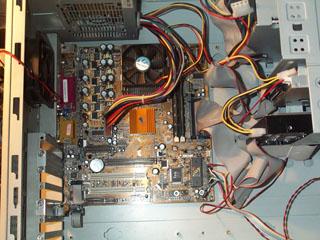

采用K7SEM装机，机箱能非常干净清楚，节约了成本，也减少了故障，对会散热也很有帮助。

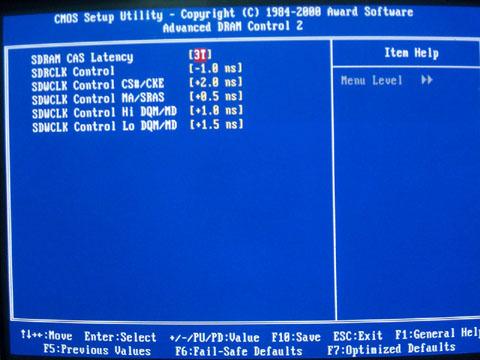

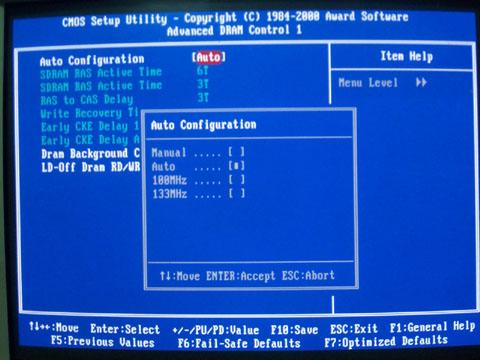

为了满足DIYer的要求，K7SEM的BIOS里可调节的内容相当的多，其中对内存的调节最为复杂，影响也很明显。除了内存100/133M异步外，还可以详细设定CAS等参数，相信玩过则块主板，用户也会成为半个主板内存调整的专家了。

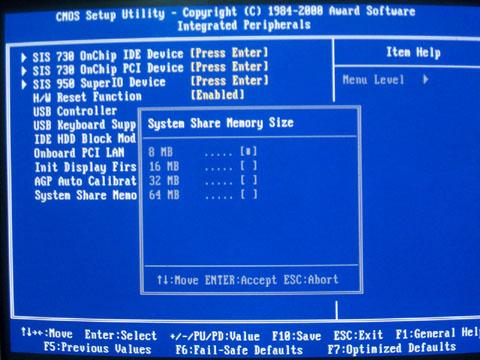

板载视频输出部分也能方便的进行调整，共享的内存可在8～64M间选择。

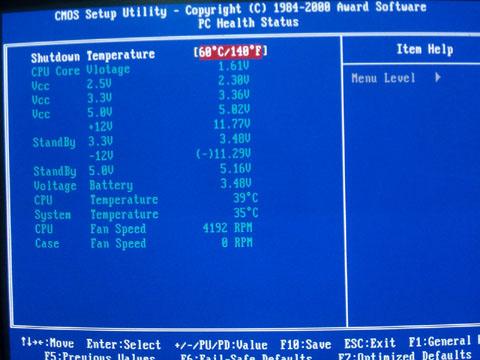

硬件监测部分能看清风扇转速、电压高低和CPU温度等，对机器的“安全”负责。

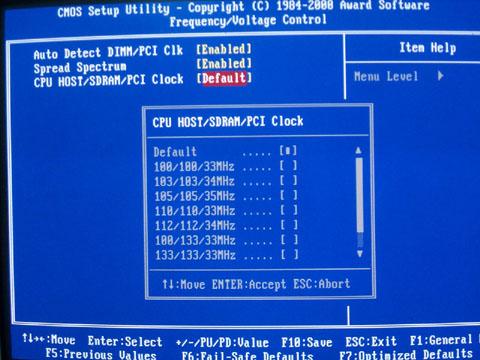

多组CPU外频可以让用户自由的设定，从100扩展到133MHz应有尽有，保证了对266MHz雷鸟的支持。
我们在来看看另一个整合主板的热点映泰K7VKL

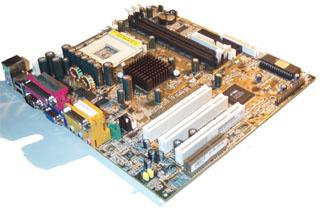

映泰K7VKL也是一款面向低端市场的整合主板，与精英K7SEM不同，K7VKL采用的是VIA的KM133芯片组，也就是在原来KT133的基础上再将S3显卡整合进去，支持AMD的雷鸟、毒龙处理器。
KM133芯片组特色

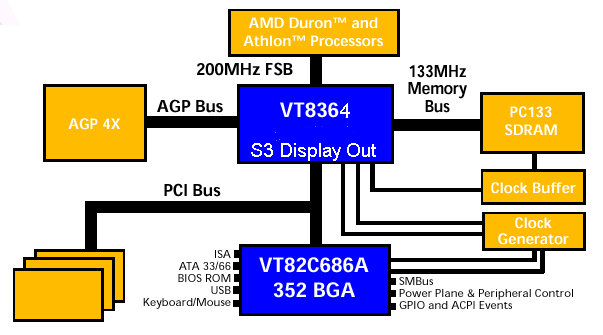

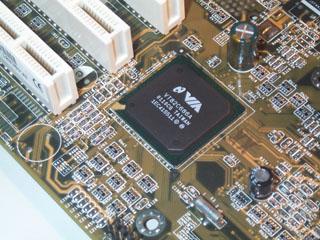

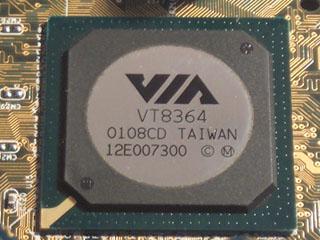

KM133芯片组采用南、北桥的结构，北桥型号为VT8364，南桥可以选用VT82C686A或686B，其主要技术特点包括：
Alpha EV6结构支持Socket A接口200MHz FSB总线的Duron和Athlon处理器
支持100/133MHz存储总线
支持最高2GB容量的PC100/133内存和VC内存
内置2D/3D加速的S3显示芯片，支持外部AGP2X/4X通道
支持ATA-33/66/100（686B）
支持AC-97的audio/modem连接
支持4个USB接口
主板特色
将S3显卡整合到北桥后，整体的散热会增加，因此采用金属辅助散热的封装形式，但也只要有散热片就可以了，不需要风扇。S3显卡在主内存上开出8～32MB的容量，可以满足用户对3D的基本要求。

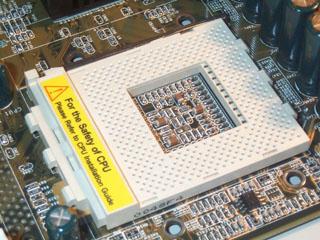

CPU插座内简化了硬件监控中的CPU温度探头，这样就无法知道CPU的温度了。与精英的730S主板相比这点逊色不少。
电源部分只采用了常见的2路直流变换电路，满足CPU的需要。而精英K7SEM主板相对而言采用了四相电源设计，可见精英K7SEM主板的不惜工本。

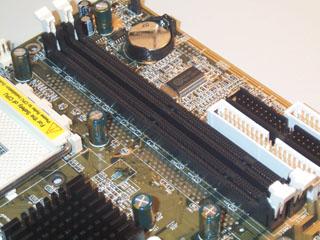

由于主板为Micro ATX结构，所以只采用2根内存DIMM插槽，

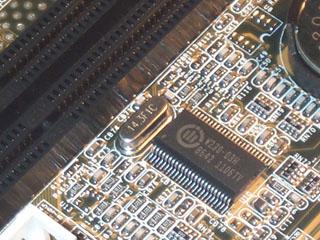

采用W230 PLL电路能产生100～112M的外频，供CPU小范围内超频，不支持133M的外频。同时提供了内存需要的100/133M频率，可以与CPU异步运行。这点使人难以相信，那么也就是说后期出厂的133MHZ外频雷鸟都不可以使用这款主板，明显在与精英K7SEM主板730s的对比中落了下风。
为了节约成本，没有采用686B的超级南桥，因此主板只支持ATA33/66，并不支持ATA100。在ata100硬盘成为主流的今天看来不可思议，而精英K7SEM主板已经支持了ata33/66/100，不知道via究竟怎样设计搭配的。

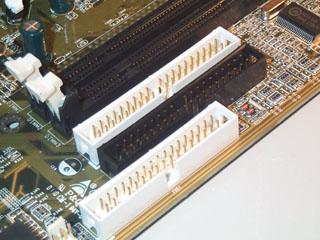

板载两个IDE通道，但实际通道数据传输仅为33MB，不知道是什么原因。

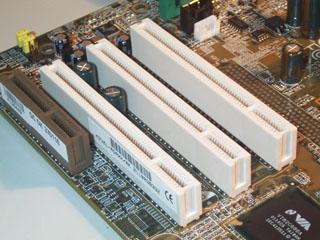

此外主板还支持3个PCI扩展插口和1个CNR接口，但取消了AGP外接通道。这一点是最让人反感的，作为主板，对升级来说是一个特定的架构，取消了AGP外接通道等于宣告了其升级的梦想，via为什么不向精英K7SEM主板一样准备了AGP插槽呢。

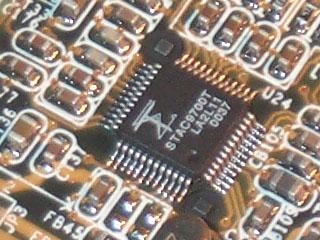

AC97的CODEC为9700T。
与精英K7SEM相比，映泰K7VKL的设计同样是尽量将不需要的功能和元件省略，但与之相比减少了调整CPU倍频、增加电压的跳线，取消了AGP输出则有些令人遗憾，将主板的用户限制在网吧等不需升级和超频的场所，明显没有精英K7SEM应用那么广泛。
BIOS功能与设定
K7VKL的BIOS要简单的多，不过主要的参数设定功能也已经包含在内，只是没有提供某些用于超频方面的特殊选项。

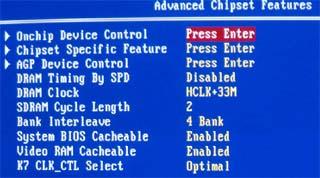

在内存方面，K7VKL支持内存异步功能，在100M外频下使用133M内存频率能显著提高系统的运行效率，同时还提供了内存交错调整。
虽然主板上已经取消了AGP插座，但BIOS仍然可以对内置的S3显卡来设定是否支持AGP2X/4X，此外，还可以改变AGP申请容量和与主内存共享内存的容量，共享容量可在8～32MB间调整。

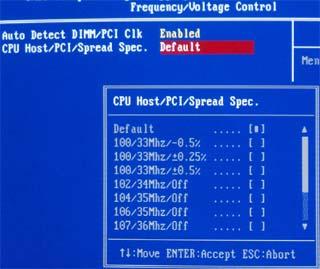

在外频设定方面，K7VKL除了支持标准的100M外频外，还可以小范围调整外频的频率，最高可达112M。这点在今天看来显得不能接受。
BIOS中的硬件监测显示中果然没有了关于CPU温度的选项，但又保留了电压和风扇转速测试的功能，让人无法理解。

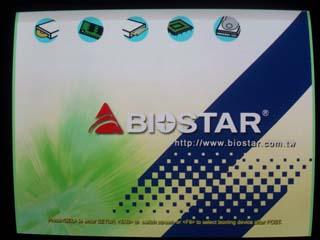

K7VKL可选择开机BIOS显示的画面，一种是显示映泰的标志，
另外一种则按标准的方式显示，但增加了电压显示的功能，让用户更清楚的明白计算机电源的情况，这样的设计让人感觉十分清新。
 ［未完待续］
