实战GEFORCE 256改造QUADRO
【原创】
2001年01月08日10:00
【文章简介】
早就看到不少关于GEFORCE系列显卡改造成QUADRO系列的文章，不过一直没有机会试验，
前些天正好搞到了一块CHAINTECH GEFORCE256（图1）显卡，我决定对它进行改造。
详细信息请访问小熊在线山东站 早就看到不少关于GEFORCE系列显卡改造成QUADRO系列的文章，不过一直没有机会试验，前些天正好搞到了一块CHAINTECH GEFORCE256（图1）显卡，我决定对它进行改造。

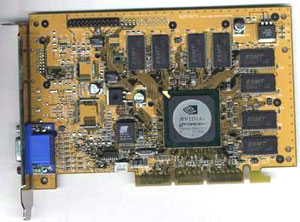

图1：承启的GEFORCE256显卡，做工和用料都很不错。
在改造之前我先到网上去搜罗了一些资料（图1，2，3），其实也没有什么难度，就是改动几个电阻的位置而已，小菜一碟！

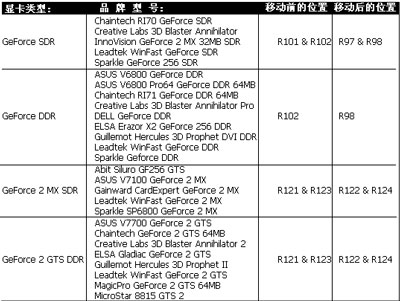

图2：几种公版设计显卡的电阻改造位置。

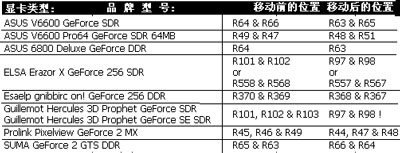

图3：几种非公版显卡的改造。
图4：改造前后显卡支持的特性比较。

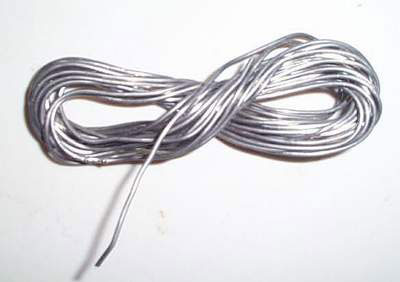

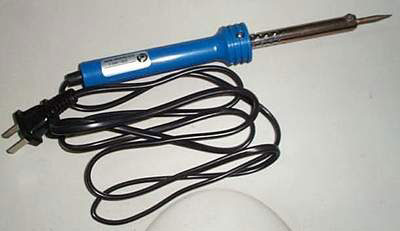

在改造之前先进行一些准备工作是必要的而且是必须的：首先我们需要一把尖头得电烙铁（图5），因为我们要对铁片电阻进行焊接，所以烙铁的头部一定要尖细；一段足够的焊锡丝同样的必不可缺（图6）；同时我们还需要一把尖嘴的镊子（图7），用来夹取电阻。
图5
图6
图7

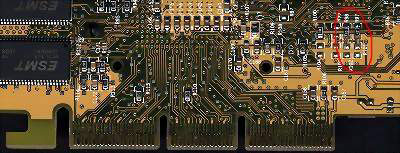

接下来需要找到我们所要改动得电阻的位置，目前的显卡都在PCB板上标好了各个元器件的位置和编号，如R101就是代表着这是一个电阻，编号为101；C89则是一个编号为89的电容。 因为CHAINTECH GEFORCE256显卡是公版设计的，我在它的背面找到了需要改动得电阻----R101，R102（图8的红圈中），而我所要做的就是把这两个电阻挪到它的对面----R97，R98，是不是很简单？
图8

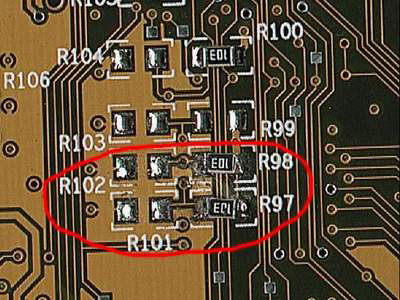

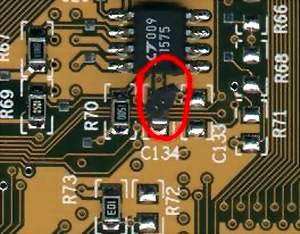

不过说起来简单做起来难 ！！大家可以看一下贴片电阻的大小（图9），这就是显卡上一个10K的电阻和一个黑芝麻的大小比较，红圈中的黑色物体就是芝麻，它周围就是几个电阻。看到了吗？呵呵， 电阻的体积比芝麻还要小 ！！所以说前面准备的电烙铁头部一定要很细 。
图9
找到这两个电阻之后就把他们焊下来，然后再放到对面的R97，R98上焊接好就可以了。 这一步是整个改造的关键所在，也是最考验你焊接本领的一步。考虑到有些朋友可能对焊接不太精通，我把大体步骤说一下：首先把电烙铁加热，温度要足够高，然后把电源拔下来。为什么要把下来呢？主要是考虑到静电的问题， 因为如果不拔的话很有可能击穿一些芯片，当然了这个概率很小，因为我焊接过很多电子元件（包括CPU电路板），还没遇见过这样的问题，但是为了安全起见，还是拔下来好。这时候用一只手用镊子紧紧夹住电阻， 另一只手用电烙铁加热电阻一头的焊锡，待焊锡熔化后，用力往上提镊子，这一步主要是为了让电阻松动； 然后再换过来，加热另一端，同时也要用镊子夹住，这样做最多3遍，电阻就可以拿下来了。 往上焊接的时候也要注意把电源拔下来，然后把电阻用镊子放到指定的位置，夹紧， 用电烙铁粘上很少一点儿焊锡，先加热一头，待焊住一头之后，再转过来焊接另一头。都焊好了之后， 一定要仔细检查一下看看有没有虚焊，周围有没有短路，有没有焊锡渣残留在附近，最好用毛刷清扫一下。焊接完成， 检查无误之后就可以上机试验了，看看我的杰作（图10，是不是很丑陋 ！）。
图10
按理说启动计算机之后就会提示找到新硬件，但是没想到居然没有找到QUADRO， 而且驱动程序也装不上，只能装上Standard PCI Graphics Adapter的驱动！这就奇怪了 ，明明改造已经改好了， 为什么驱动装不上呢？开机还可以开机，BIOS显示的还是GEFORCE 256，不过我们知道改造之后BIOS不用刷成QUADRO的也可以正常使。那么还会有什么问题呢？我不甘心的把这块卡又拔下来，仔细的检查了一下，原来是有一个电阻虚焊， 它的一个引脚没有和PCB板焊接好，于是我又重新把它焊接好，重新开机终于提示找到QUADRO，而且各种软件检测的都是QUADRO（图11，12，13）。不过看来我的焊接水平还是不够好 ，呵呵。

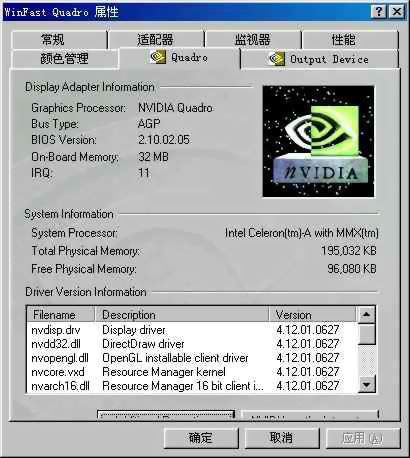

图11，显示属性

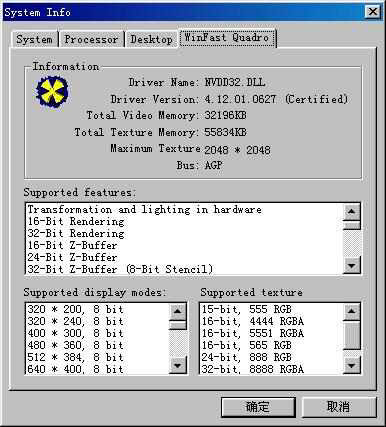

图12，3D MARK检测的系统信息

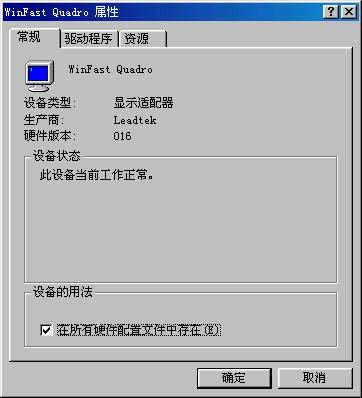

图13，系统属性
那么改造之后的性能能提升多少呢？根据网上的一些评测，在专业应用中最多甚至比GEFORCE256提高40%左右，而在QUAKE III中也有不小的提高。应该说这种提高还是值得我们来对它改造的，因为这可是不用花费我们一分钱 ，白捡的便宜谁不赚？
